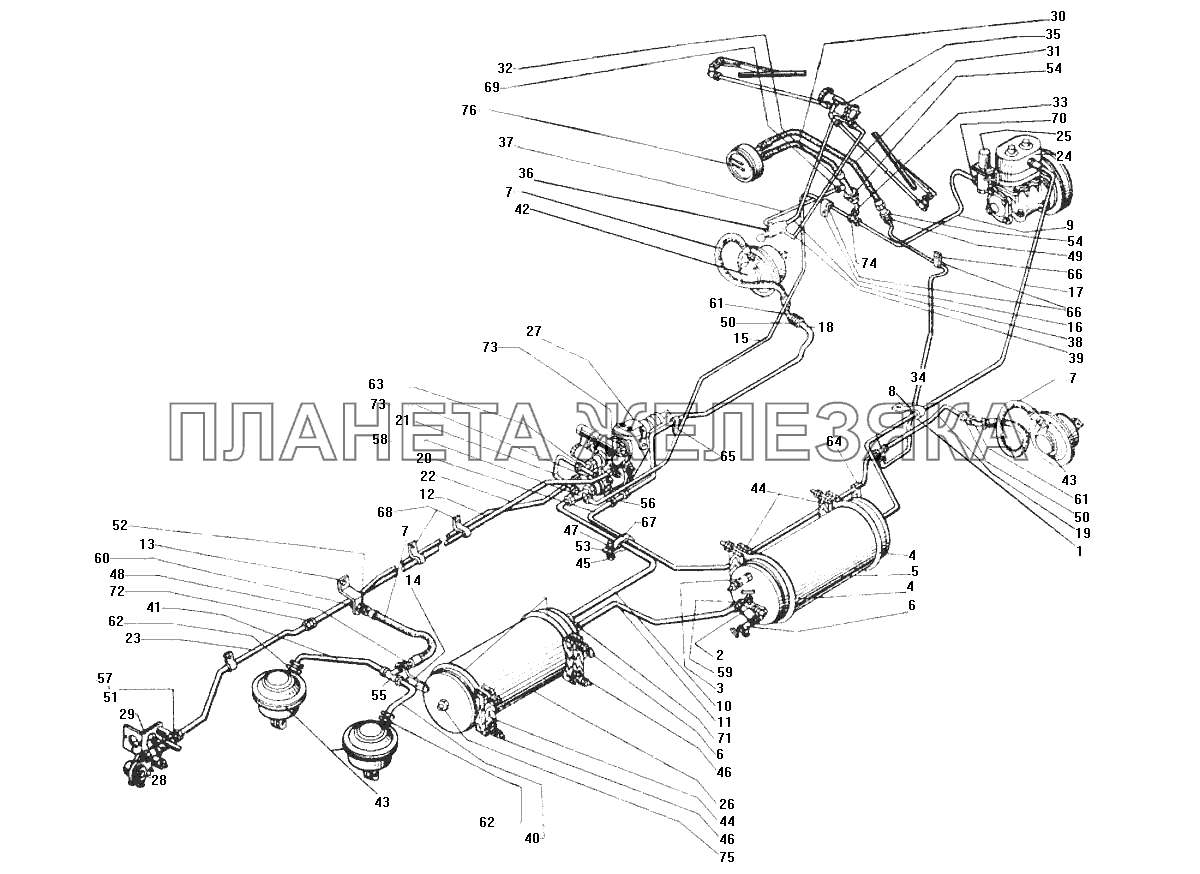

Схема пневматической системы ЗИЛ-130| ← Насос гидроусилителя рулевого управления | Тормозной механизм переднего колеса → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130В-3506240-Г |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130В-3506250-Б |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130В-3506290-Б |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130В-3506772-Б |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Г-3506240-Г |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Г-3506250-Б |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Г-3506290-Б |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Г-3506298 |
Кронштейн Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Г-3506772-Б |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Г-3506776 |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130Д2-3506776 |
Трубка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 201456-П8 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 222525-П8 |
Винт Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252004-П8 |
Шайба плоская Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 120-3506207 |
Втулка кронштейна Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 120-3506350-А2 |
Кран отбора воздуха в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
3 | 120-3513050 |
Клапан предохранительный в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 4 | 120-3513085-Г |
Хомут крепления воздушных баллонов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 127-3513015 |
Баллон воздушный тормозов первый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 130-1015370 |
Кран сливной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 130-3506085 |
Шланг гибкий тормозных камер среднего и заднего мостов в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 130-3506206 |
Кронштейн крепления трубки от компрессора к первому воздушному баллону Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 130-3506225 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 130-3506240-Г |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 130-3506250-Б |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 130-3506290-Б |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 130-3506296-А |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 130-3506298 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 130-3506320 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 130-3506325 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 130-3506450 |
Трубка от компрессора к первому воздушному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 130-3506754 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 130-3506756 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 130-3506764-Б |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 130-3506770 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 130-3506772-Б |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 130-3506776 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 130-3509012-Г |
Компрессор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 130-3512010 |
Регулятор давления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 130-3513014-Б |
Баллон воздушный тормозов второй в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 130-3514010-Б |
Кран тормозной комбинированный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 130-3521010-А2 |
Головка соединительная типа А в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 130-3521025 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 130-3810070-А |
Шланг в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
31 | 130-3810098-10 |
Шланг в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 32 | 130-3810111 |
Переходник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 130-3810338-А |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 130-3810340-А |
Трубка манометра давления воздуха в тормозных камерах в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 130-5205010-А |
Стеклоочиститель СЛ-440 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 130-5205040-А |
Кран КР-30 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 130-5205041 |
Трубка отвода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 130-5205042 |
Трубка от стеклоочистителя к клапану Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 130-5205109 |
Трубка отвода воздуха от стеклоочистителя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 130Г-3506300-В |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 130Г-3506301-В |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
42 | 150В-3519010 |
Камера тормозная передняя в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
 |
43 | 150В-3519110 |
Камера тормозная в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 44 | 157-3513092 |
Подкладка воздушных баллонов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 201458-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 250510-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 250510-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 250559-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 250634-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 250636-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 250638-П8 |
Гайка крепления штуцера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 250640-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 252005-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 252018-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 300193-П |
Тройник фланцевый переходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 300196-П |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 300206-П |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 300208-П |
Крестовина тормозного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 300209-П |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 300210-П |
Угольник фланцевый проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 300215-П |
Угольник шланга передних тормозных камер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 300271-П8 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 300328-П8 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 306724-П8 |
Скоба крепления трубки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 306736-П8 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 306787-П8 |
Хомут крепления трубки к щитку мотора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 308365-П8 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 308380-П8 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 421137-П8 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 421149-П8 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 421152-П8 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 421163-П8 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 421174-П |
Угольник тормозного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 421215-П |
Тройник проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 483014-П29 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
76 | МД213 |
Манометр Подробнее
Дополнительная информация:
|
