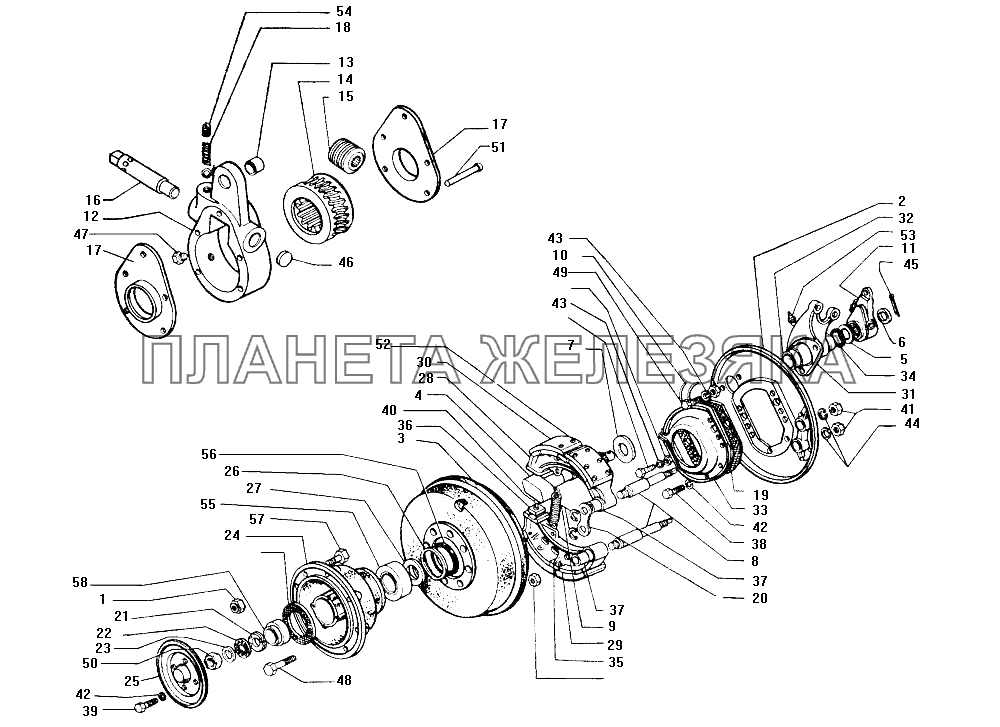

Тормозной механизм переднего колеса ЗИЛ-130| ← Схема пневматической системы | Тормоза и ступицы заднего колеса → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
120-3103018 |
Гайка Подробнее
Дополнительная информация:
|
||||||||||||||
| 130-3103004 |
Ступица с тормозным барабаном переднего колеса в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3103005 |
Ступица левая в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3103010 |
Ступица правая в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3103011 |
Ступица левая в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3103070-20 |
Болт ступицы переднего колеса Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3501090-03 |
Колодка в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3501095-02 |
Колодка переднего тормоза Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 201544-П8 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250514-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
1 | 120-3103019 |
Гайка (левая резьба) Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 120-3501012 |
Диск правый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 120-3501013 |
Диск левый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 120-3501070 |
Барабан тормозной передний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 120-3501110-А |
Кулак правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 120-3501111-А |
Кулак левый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 120-3501116 |
Шайба регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 120-3501118 |
Шайба разжимного кулака тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 120-3501130 |
Шайба колодок тормоза опорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 120-3501132 |
Ось колодки переднего тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 120-3501134 |
Чека оси ролика Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 120-3501135 |
Шплинт-проволока Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
11 | 120-3501136 |
Рычаг регулировочный в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 12 | 120-3501137 |
Корпус рычага передних тормозов в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 120-3501139 |
Втулка регулировочного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 120-3501140 |
Шестерня регулировочного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 120-3501141 |
Червяк регулировочного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 120-3501142 |
Ось червяка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 120-3501143 |
Крышка корпуса регулировочного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 120-3501144 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 120-3501149 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 123В-3501133 |
Накладка осей колодок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 130-3001060-Б |
Гайка-шайба цапфы поворотного кулака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 130-3001063 |
Кольцо замочное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 130-3001064 |
Шайба замочная контргайки цапфы поворотного кулака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 130-3103015 |
Ступица колеса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 130-3103065-21 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 130-3103095 |
Кольцо предохранительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 130-3103141-01 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 130-3501090-А2 |
Колодка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 130-3501095-А |
Колодка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 130-3501105-10 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 130-3501120 |
Кронштейн правый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 130-3501121 |
Кронштейн левый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
32 | 130-3501126 |
Втулка кронштейна разжимного кулака заднего тормоза Подробнее
Дополнительная информация:
|
|||||||||||||
| 33 | 130-3501150 |
Маслоуловитель правый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 130-3501151 |
Маслоуловитель левый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 131-3501249 |
Кольцо разжимного кулака уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
35 | 150В-3501035 |
Пружина оттяжная тормозных колодок Подробнее
Дополнительная информация:
|
|||||||||||||
| 36 | 164-3501107 |
Щека колодки тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 164-3501108 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 201452-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 201454-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 221666-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 250640-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 252137-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 252141-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 258084-П8 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 260305-П |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 262541-П8 |
Пробка коническая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 301048-П |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 301093-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 303257-П8 |
Контргайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 304103-П |
Заклепка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
52 | 304117-П |
Заклепка Подробнее
Дополнительная информация:
|
|||||||||||||
| 53 | 304814-П |
Масленка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 305002-П |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 306520-П |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
56 | 307267-П |
Манжета ступицы в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 57 | 431410-3103071 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 485427-П |
Подшипник наружный в сборе Подробнее
Дополнительная информация:
|
|
