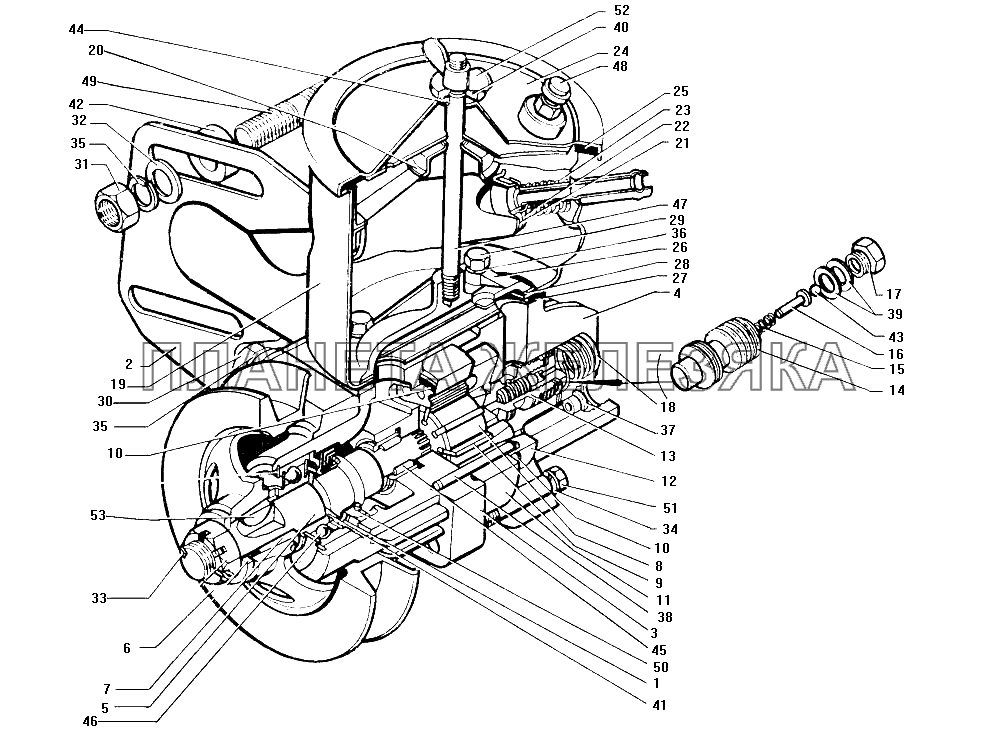

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3407194 |
Насос гидроусилителя механизма рулевого управления в сборе Подробнее |
|
||
 |
130-3407199 |
Насос гидроусилителя руля в сборе Подробнее |
||
 |
130-3407200-А |
Насос гидроусилителя в сборе Подробнее |
||
| 130-3407244 |
Комплект ротора, статора и лопастей насоса гидроусилителя Подробнее |
|
||
| 130-3407339-01 |
Вкладыш фильтра Подробнее |
|
||
| 301512-П8 |
Болт Подробнее |
|
||
| 305851-П |
Шайба регулировочная Подробнее |
|
||
| 1 | 130-3407059-А |
Проставка насоса Подробнее |
|
|
 |
2 | 130-3407203-А |
Кронштейн крепления насоса Подробнее |
|
| 3 | 130-3407211 |
Корпус насоса Подробнее |
|
|
| 4 | 130-3407212 |
Крышка насоса гидроусилителя руля Подробнее |
|
|
| 4 | 130-3407213 |
Крышка насоса Подробнее |
|
|
| 5 | 130-3407217 |
Валик насоса гидроусилителя руля Подробнее |
|
|
| 6 | 130-3407240-А2 |
Шкив насоса Подробнее |
|
|
| 7 | 130-3407247 |
Втулка шкива насоса Подробнее |
|
|
| 8 | 130-3407248 |
Ротор насоса Подробнее |
|
|
| 9 | 130-3407251 |
Лопасть насоса Подробнее |
|
|
| 10 | 130-3407252 |
Кольцо уплотнительное корпуса насоса гидроусилителя руля Подробнее |
|
|
| 11 | 130-3407253-А4 |
Статор насоса Подробнее |
|
|
| 12 | 130-3407255 |
Диск насоса распределительный Подробнее |
|
|
| 13 | 130-3407270-А |
Клапан насоса перепускной в сборе Подробнее |
|
|
| 14 | 130-3407271-А |
Золотник насоса перепускной Подробнее |
|
|
| 15 | 130-3407272 |
Пружина предохранительного клапана насоса гидроусилителя руля Подробнее |
|
|
| 16 | 130-3407275 |
Направляющая пружины Подробнее |
|
|
| 17 | 130-3407277 |
Седло предохранительного клапана Подробнее |
|
|
| 18 | 130-3407281 |
Пружина перепускного клапана Подробнее |
|
|
| 19 | 130-3407300 |
Бачок насоса в сборе Подробнее |
|
|
| 20 | 130-3407328 |
Фильтр заливной в сборе Подробнее |
|
|
| 21 | 130-3407340-А |
Труба фильтра в сборе Подробнее |
|
|
| 22 | 130-3407362 |
Чашка фильтра Подробнее |
|
|
| 23 | 130-3407363 |
Пружина клапана фильтра Подробнее |
|
|
| 24 | 130-3407400 |
Крышка бачка насоса в сборе Подробнее |
|
|
| 25 | 130-3407413 |
Прокладка уплотнительная крышки бачка насоса гидроусилителя руля Подробнее |
|
|
| 26 | 130-3407435-А3 |
Коллектор насоса Подробнее |
|
|
| 27 | 130-3407437 |
Прокладка уплотнительная болтов крепления бачка насоса гидроусилителя руля Подробнее |
|
|
| 28 | 130-3407439-А |
Прокладка коллектора насоса гидроусилителя руля Подробнее |
|
|
| 29 | 201422-П8 |
Болт Подробнее |
|
|
| 30 | 201540-П8 |
Болт Подробнее |
|
|
| 31 | 250515-П8 |
Гайка Подробнее |
|
|
| 32 | 252007-П8 |
Шайба регулировочная Подробнее |
|
|
| 33 | 252017-П8 |
Шайба Подробнее |
|
|
| 34 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 35 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 36 | 252154-П |
Шайба пружинная Подробнее |
|
|
| 37 | 300102-П |
Седло уплотнительное Подробнее |
|
|
| 38 | 305455-П |
Штифт Подробнее |
|
|
| 39 | 305644-П |
Шайба регулировочная Подробнее |
|
|
| 40 | 305803-П29 |
Шайба Подробнее |
|
|
| 41 | 305811-П |
Шайба Подробнее |
|
|
| 42 | 305830-П8 |
Шайба Подробнее |
|
|
| 43 | 306231-П |
Шарик Подробнее |
|
|
| 44 | 306342-П |
Кольцо уплотнительное Подробнее |
|
|
| 45 | 306514-П |
Подшипник игольчатый Подробнее |
|
|
| 46 | 306610-П |
Подшипник шариковый Подробнее |
|
|
| 47 | 307183-П8 |
Шпилька Подробнее |
|
|
 |
48 | 308387-П |
Клапан предохранительный в сборе Подробнее |
|
| 49 | 308614-П29 |
Шпилька Подробнее |
|
|
| 50 | 309777-П |
Манжета Подробнее |
|
|
| 51 | 4 593 271 067 |
Болт нижний Подробнее |
|
|
| 52 | 4 595 529 935 |
Гайка-барашек Подробнее |
|
|
| 53 | 418251-П |
Шпонка сегментная Подробнее |
|
