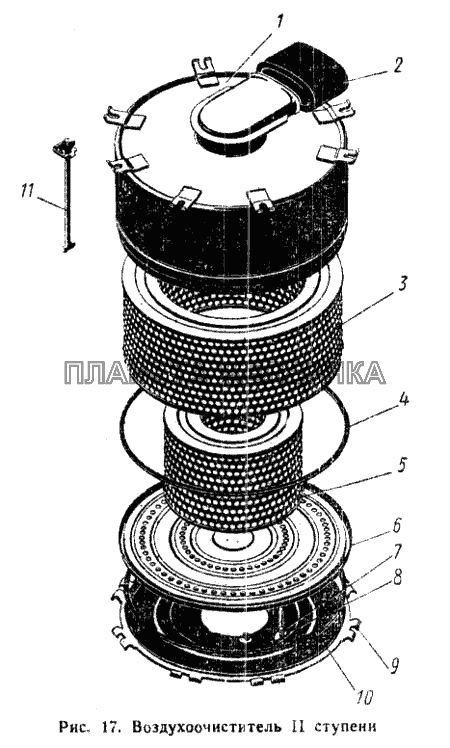

Воздухоочиститель 2 ступени К-700| ← Воздухоочиститель 1 ступени | Установка муфты полужесткой → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 700.19.03.000-3 |
Воздухоочиститель II ступени Подробнее
Дополнительная информация:
|
|
||||||
| 1 | 700.19.03020-2 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||
| 2 | 700.19.03.104 |
Рукав оплеточной конструкции д. 090 40У90-3 Подробнее
Дополнительная информация:
|
|
|||||
| 3 | 700.19.03.060 |
Кассета а сборе Подробнее
Дополнительная информация:
|
|
|||||
| 4 | 700.19.03.089-02 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||
| 5 | 700.19.03.050 |
Кассета в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 6 | 700.19.03.070-1 |
Диафрагма в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 7 | 700.19.03.150 |
Шпилька в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 8 | Шайба 6-001 ГОСТ 11371-68 |
Шайба 6-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 9 | 700.19.03.100-3 |
Поддон Подробнее
Дополнительная информация:
|
|
|||||
| 10 | 700.19.03.089-01 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||
| 11 | 700.19.03.110-1 |
Стяжка Подробнее
Дополнительная информация:
|
|
