| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

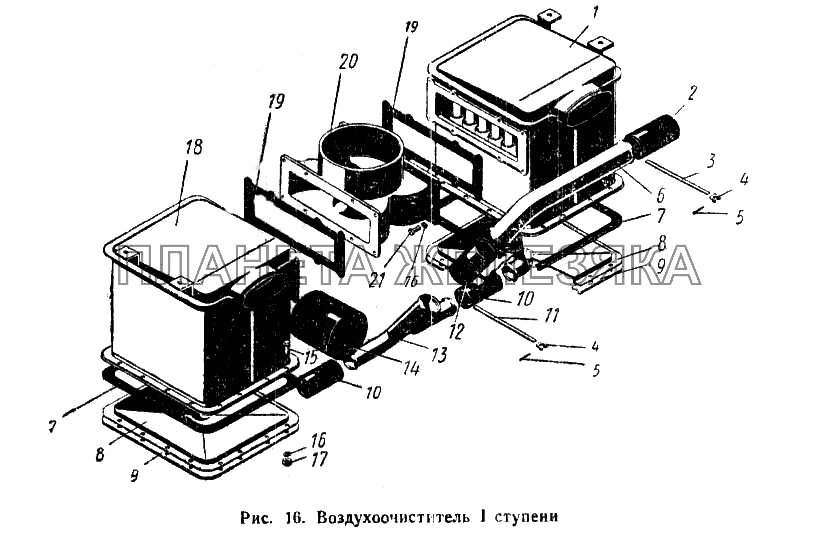

| 700.19.02.000-2 |
Воздухоочиститель I ступени Подробнее |
|
||
| 700.19.02.010-2 |
Воздухоочиститель левый Подробнее |
|
||
| 700.19.02.020-2 |
Воздухоочиститель правый Подробнее |
|
||
| 1 | 700.19.02.040-2 |
Корпус в сборе Подробнее |
|
|
| 2 | Рукав 4У48-15Х100 |
Рукав 4У48-15Х100 Подробнее |
|
|
| 3 | Лента ХЛ-500 |
Лента ХЛ-500 Подробнее |
|
|
| 4 | Рамка ХР |
Рамка ХР Подробнее |
|
|
| 5 | Шплинт ХШ |
Шплинт ХШ Подробнее |
|
|
| 6 | 700.19.02.047 |
Труба Подробнее |
|
|
| 7 | 700.19.02.036 |
Прокладка Подробнее |
|
|
| 8 | 700.19.02.050-1 |
Бункер Подробнее |
|
|
| 9 | 700.19.02.034 |
Фланец Подробнее |
|
|
| 10 | Рукав 4У35-15Х90 |
Рукав 4У35-15Х90 Подробнее |
|
|
| 11 | Лента ХЛ-400 |
Лента ХЛ-400 Подробнее |
|
|
| 12 | Рукав 4У48-15Х80 |
Рукав 4У48-15Х80 Подробнее |
|
|
| 13 | 700.19.02.120 |
Тройник Подробнее |
|
|
| 14 | 700.19.02.048-1 |
Муфта (или рукав 700.19.02.051) Подробнее |
|
|
| 15 | Болт М6Х25-021 ГОСТ 7805-62 |
Болт М6Х25-021 ГОСТ 7805-62 Подробнее |
|
|
| 16 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее |
|
|
| 17 | Гайка М6-011 ГОСТ 5927-62 |
Гайка М6-011 ГОСТ 5927-62 Подробнее |
|
|
| 18 | 700.19.02.030-2 |
Корпус в сборе Подробнее |
|
|
| 19 | 700.19.02.012-1 |
Прокладка Подробнее |
|
|
| 20 | 700.19.02.011-1 |
Тройник Подробнее |
|
|
| 21 | Болт М6Х20-021 ГОСТ 7805-62 |
Болт М6Х20-021 ГОСТ 7805-62 Подробнее |
|
