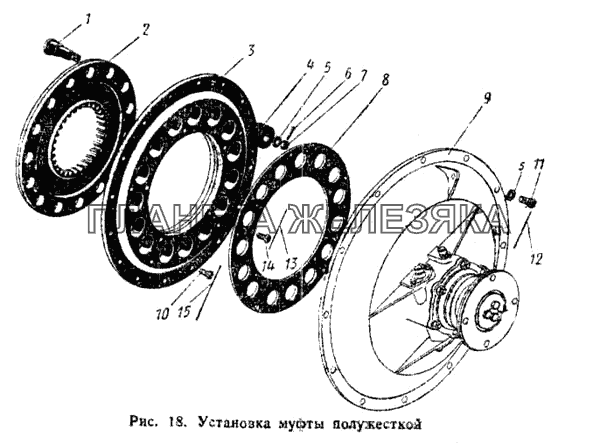

Установка муфты полужесткой К-700| ← Воздухоочиститель 2 ступени | Опора муфты полужесткой → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 700.00.16.000-2 |
Установка муфты полужесткой Подробнее
Дополнительная информация:
|
|
||||||
| 700.00.16.010 |
Муфта полужесткая Подробнее
Дополнительная информация:
|
|
||||||
| 1 | 700.00.16.016 |
Палец Подробнее
Дополнительная информация:
|
|
|||||
| 2 | 700.00.16.015 |
Венец зубчатый Подробнее
Дополнительная информация:
|
|
|||||
| 3 | 700.00.16.014 |
Диск Подробнее
Дополнительная информация:
|
|
|||||
| 4 | 700.00.16.017 |
Амортизатор Подробнее
Дополнительная информация:
|
|
|||||
| 5 | Шайба 12-001 ГОСТ 11371-68 |
Шайба 12-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 6 | Шплинт 3,2Х25-001 ГОСТ 397-66 |
Шплинт 3,2Х25-001 ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||
| 7 | Гайка М12-011 ГОСТ 5933-62 |
Гайка М12-011 ГОСТ 5933-62 Подробнее
Дополнительная информация:
|
|
|||||
| 8 | 700.00.16.018 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||
| 9 | 700.16.05.000-1 |
Опора муфты полужесткой Подробнее
Дополнительная информация:
|
|
|||||
| 10 | Болт III М10Х25-021 ГОСТ 7805-62 и 7808- |
Болт III М10Х25-021 ГОСТ 7805-62 и 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 11 | Болт М12Х25-021 ГОСТ 7808--62 |
Болт М12Х25-021 ГОСТ 7808--62 Подробнее
Дополнительная информация:
|
|
|||||
| 12 | Проволока КО 1,6Х350 мм ГОСТ 792-67 |
Проволока КО 1,6Х350 мм ГОСТ 792-67 Подробнее
Дополнительная информация:
|
|
|||||
| 13 | Проволока КО 1,6Х150 мм ГОСТ 792-67 |
Проволока КО 1,6Х150 мм ГОСТ 792-67 Подробнее
Дополнительная информация:
|
|
|||||
| 14 | Болт III М10Х20-021 ГОСТ 7808-62 |
Болт III М10Х20-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 15 | Проволока КО 1,6Х250 мм ГОСТ 792-67 |
Проволока КО 1,6Х250 мм ГОСТ 792-67 Подробнее
Дополнительная информация:
|
|
