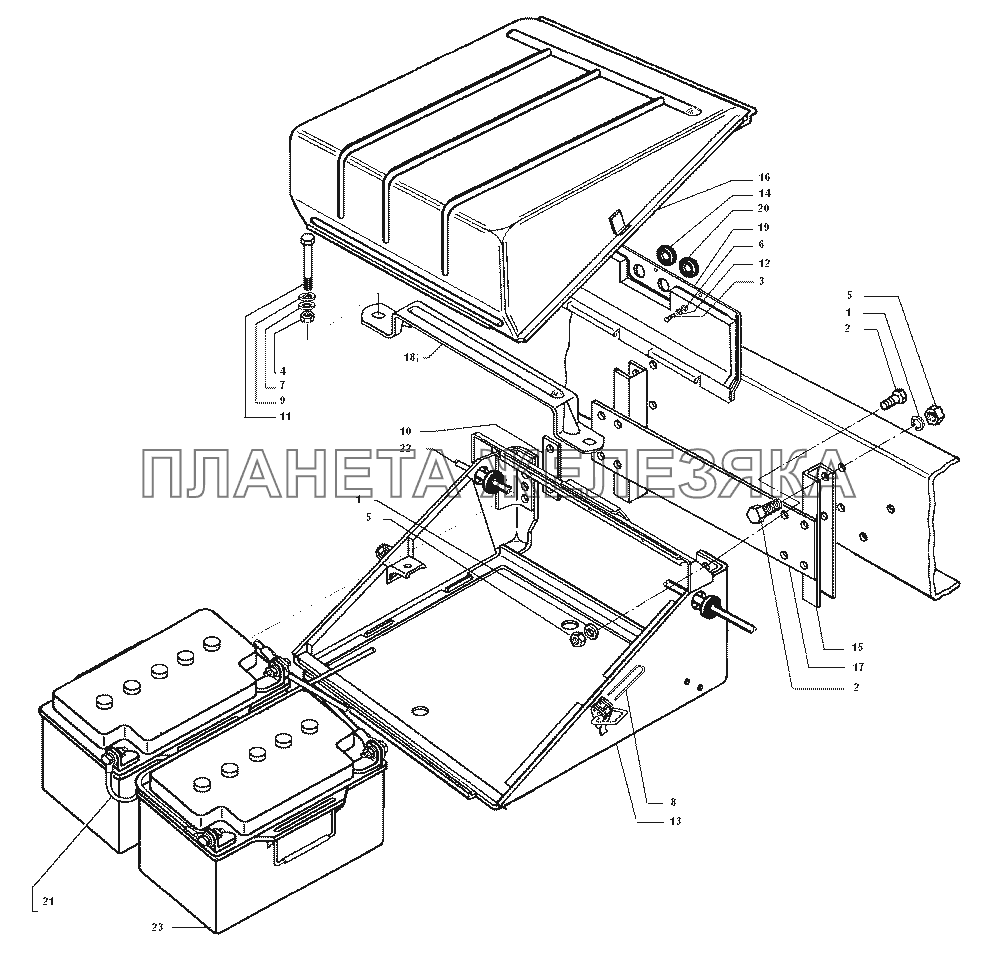

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
 |
2 | 201565-П29 |
Болт Подробнее |
|
| 3 | 220103-П29 |
Винт Подробнее |
|
|
| 4 | 250510-П16 |
Гайка Подробнее |
|
|
 |
5 | 250515-П29 |
Гайка Подробнее |
|
| 6 | 252004-П29 |
Шайба Подробнее |
|
|
| 7 | 252005-П29 |
Шайба Подробнее |
|
|
| 8 | 258252-П29 |
Шплинт-проволока Подробнее |
|
|
| 9 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 10 | 433420-3703085 |
Пластина Подробнее |
|
|
| 11 | 200277-П29 |
Болт Подробнее |
|
|
| 12 | 252134-П2 |
Шайба пружинная Подробнее |
|
|
| 13 | 432720-3703056 |
Гнездо в сборе Подробнее |
|
|
| 14 | 120-3802036 |
Втулка гибкого вала спидометра проходная Подробнее |
|
|
| 15 | 432720-3703127 |
Проставка Подробнее |
|
|
| 16 | 433410-3703018 |
Крышка гнезда аккумуляторных батарей с термоизоляцией в сборе Подробнее |
|
|
| 17 | 432720-3703075 |
Опора гнезда аккумуляторных батарей Подробнее |
|
|
| 18 | 433410-3703088 |
Планка крепления аккумуляторных батарей Подробнее |
|
|
| 19 | 433410-3703294 |
Щиток защитный с термоизоляцией в сборе Подробнее |
|
|
| 20 | 130-3703301 |
Втулка Подробнее |
|
|
| 21 | 5301АО-3724094 |
Провод-перемычка между аккумуляторными батареями Подробнее |
|
|
| 22 | 433410-3724091 |
Провод аккумуляторная батарея-стартер Подробнее |
|
|
| 23 | 433480-3703010 |
Батарея аккумуляторная 6СТ-110А3 Подробнее |
|
