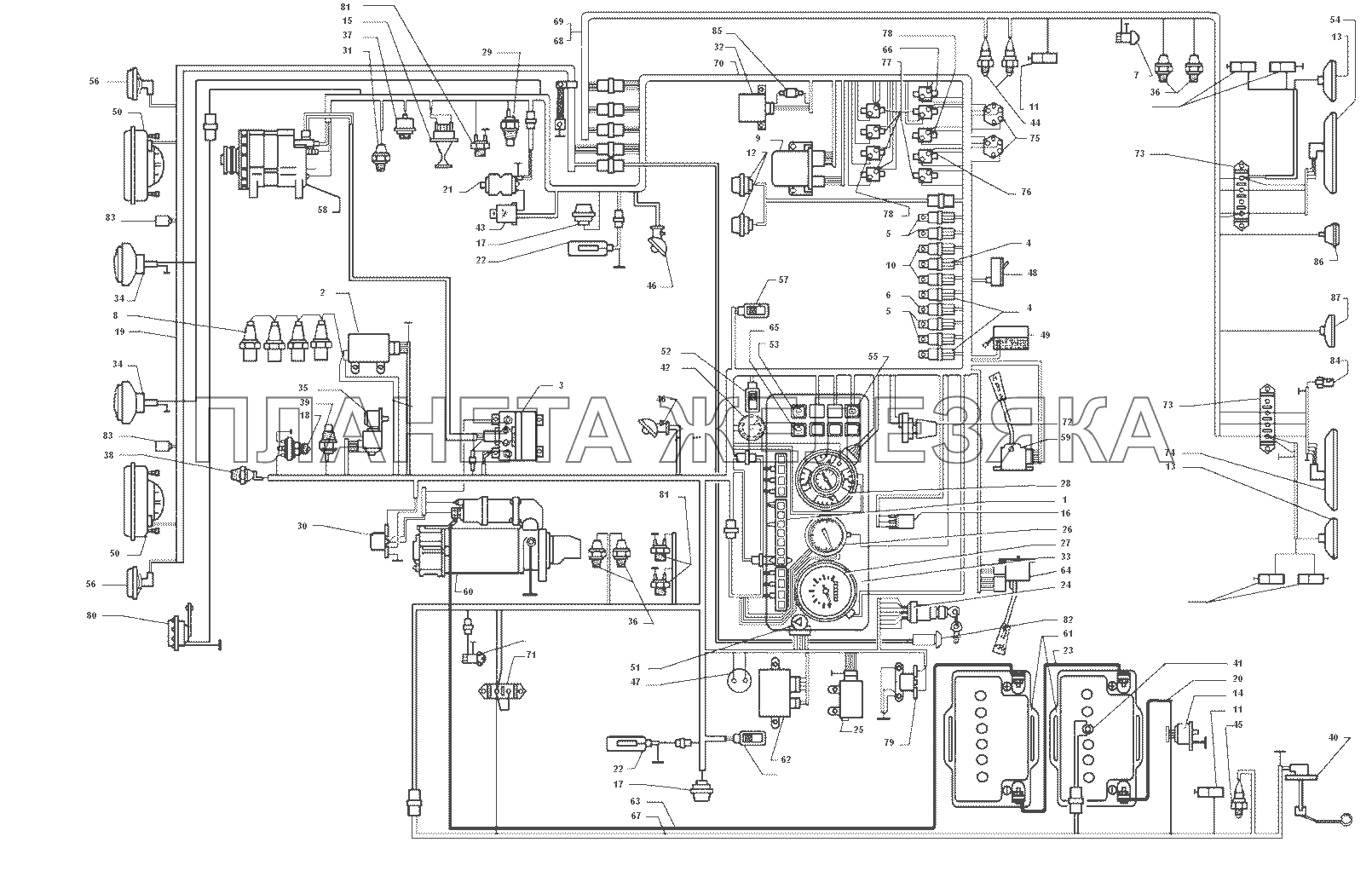

Электрическая схема расположения приборов и пучков проводов ЗИЛ-43272Н, 43273Н
| ← Тормозной кран стояночной системы | Установка аккумуляторных батарей → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 431900-3724090 |
Провод "выключатель массы - рама" Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432710-3724081 |
Жгут проводов фонаря заднего левого Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432720-3724012 |
Жгут проводов средний дополнительный Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432720-3724037 |
Жгут проводов дополнительный задний Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432720-3724074 |
Жгут проводов сигнализаторов Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432720-3724080 |
Жгут проводов фонаря заднего правого Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432720-3724408 |
Жгут проводов фонаря заднего хода Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432720-3724410 |
Жгут проводов заднего противотуманного фонаря Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 43272Н-3724598 |
Жгут проводов свечей накаливания Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 432730-3724114 |
Жгут проводов трансформаторно-выпрямительного блока Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4331-3724830-10 |
Жгут указателя поворота Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 433100-3724594-10 |
Жгут проводов стартера Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 4421-3724031 |
Жгут нагревателя зеркала Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 433360-3803010 |
БКП 3803-02 или БКП-3805-05 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 5301ВЕ-3741120 |
Блок управления свечами накаливания Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 433100-3742010-02 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 4331-3747010 |
Реле универсальное 111.3747 или 90.3747 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 4331-3747010-10 |
Реле включения переднего моста и сигналов торможения Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 4331-3747010-20 |
Реле автоматического включения стартера 111.3747-10 или 90.3747-22 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 4331-3747100-10 |
Клапан электромагнитный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 1622.3740 |
Свеча накаливания Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 4331-3726026-20 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 4331-3747010-30 |
Реле отключения обмоток генератора, реле стеклоочистителя, реле-контактор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 4331-3738046-10 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 4331-3738045-10 |
Фонарь габаритный передний в сборе 36.3731 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 4331-3738044-10 |
Фонарь габаритный задний в сборе 35.3731 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 431410-3737010 |
Выключатель аккумуляторных батарей, ВК318Б Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 4331-3730310 |
Реле Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 133ВЯ-3803135 |
Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 4331-3726038-10 |
Фонарь автопоезда и указателей поворота 51-3726 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 5301-3839010 |
Датчик засоренности воздушного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 43272Н-3724548 |
Жгут проводов фар и передних фонарей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 432730-3724096 |
Провод аккумуляторная батарея-выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 118К-3730024 |
Электродвигатель отопителя МЭ272-Б в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 4331-8201020-10 |
Зеркало заднего вида в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 5301АО-3724094 |
Провод-перемычка между аккумуляторными батареями Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 4331-3708500-11 |
Выключатель стартера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | ПРП4 |
Блок управления стеклоочистителем и стеклоомывателем Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | ТЭ-01 |
Тахометр Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | СА-01 |
Спидометр Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
28 | ПК-01 |
Комбинация приборов Подробнее
Дополнительная информация:
|
|||||||||||||
| 29 | ДКУ2 |
Датчик критического уровня охлаждающей жидкости Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 12КС101К |
Контактор пусковой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 431410-3829030-01 |
Датчик падения давления масла ММ111Д Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | СКУ2 |
Блок сигнализатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 433100-3805010-31 |
Щиток Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | РБРР 676512.001 |
Фара противотуманная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 4331-5205010 |
Стеклоочиститель 35.5205 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 431410-3830300-01 |
Датчик аварийного давления воздуха в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 433100-3829010-01 |
ДД10-02 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 4331-3828030 |
Датчик сигнализатора перегрева охлаждающий жидкости ТМ111 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 130Т-3828010 |
Датчик указателя температуры воды типа ТМ100-А Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 4331-3827010 |
Датчик указателя уровня топлива 5302.3827 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 5301-3821030 |
Датчик температуры электролита Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 433420-3816120 |
Манометр шинный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | РОВ4 |
Регулятор оборотов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 130-3715060-А |
Лампа подкапотная ПД308А в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 4331-3715020 |
Розетка штепсельная переносной лампы, 47К Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 131-3714320-Б |
Фонарь кабины ПК142 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 433360-3714010 |
3714Р Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 4331-3711010-10 |
Фара головного света ФГ 150-Г1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 4331-3710510 |
Выключатель аварийной световой сигнализации Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 431410-3710470 |
14 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 534330-3710210-10 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 4331-3716010 |
Фонарь задний правый ФП130 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 4331-3710210-41 |
Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 4331-3712010 |
Фонарь передний ФП130 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
57 | 82.3709-04.09 |
Переключатель электродвигателя отопителя Подробнее
Дополнительная информация:
|
|||||||||||||
| 58 | 432900-3701010 |
Генератор 2022.3771 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 4331-3709058-10 |
Переключатель стеклоочистителя 9912.3709 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 20.3708000 |
Стартер 20.3708 или СТ142К Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 433480-3703010 |
Батарея аккумуляторная 6СТ-110А3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 431920-3702010 |
Регулятор напряжения 42.3702 или 206.3702 или 207.3702 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 433410-3724091 |
Провод аккумуляторная батарея-стартер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 4331-3709060-10 |
Комбинированный переключатель света 1112.3769 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 534330-3710210 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 431411-3722230 |
Предохранитель 30А, ПР3 или 291. 3722 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 432720-3724045-10 |
Жгут проводов задний левый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 432730-3724044-10 |
Жгут проводов задний правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 432720-3724044 |
Жгут проводов задний правый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 432900-3724010-10 |
Жгут проводов средний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 431410-3723076 |
Панель соединительная 2-клеммная 14.3723 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 4331-3710570 |
Выключатель освещения щитка приборов ВК416Б-01 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 431410-3723043 |
Панель соединительная 4-х клеммовая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 4331-3716011 |
Фонарь задний левый ФП130-Б Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 130-3722210-01 |
Предохранитель 7,5 А Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 431410-3722150 |
Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 431410-3722148 |
Предохранитель 10 А, ПР310 или 292.3722 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | 431410-3722075-10 |
Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 79 | 4331-3721300 |
Зуммер РС508 или 733.3747-01 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
80 | 20.3721-01 |
Сигнал звуковой Подробнее
Дополнительная информация:
|
|||||||||||||
| 81 | 431410-3720010-01 |
Выключатель сигналов торможения ММ125Д или 2802.3829 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 82 | 534330-3718021 |
Блок управления корректора фар БУК 21 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 83 | 534330-3718020 |
Электропривод корректора фар ЭПК 022 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 84 | 433360-3717010 |
Фонарь освещения номерного знака, ФП131А Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 85 | 133Д4-3722105 |
Предохранитель плавкий 2А, ПРП8Б-01 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 86 | 4331-3716340 |
Фонарь заднего хода в сборе ФП135-В Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 87 | 4331-3716350-01 |
Фонарь задний противотуманный 2452.3716 в сборе Подробнее
Дополнительная информация:
|
|
