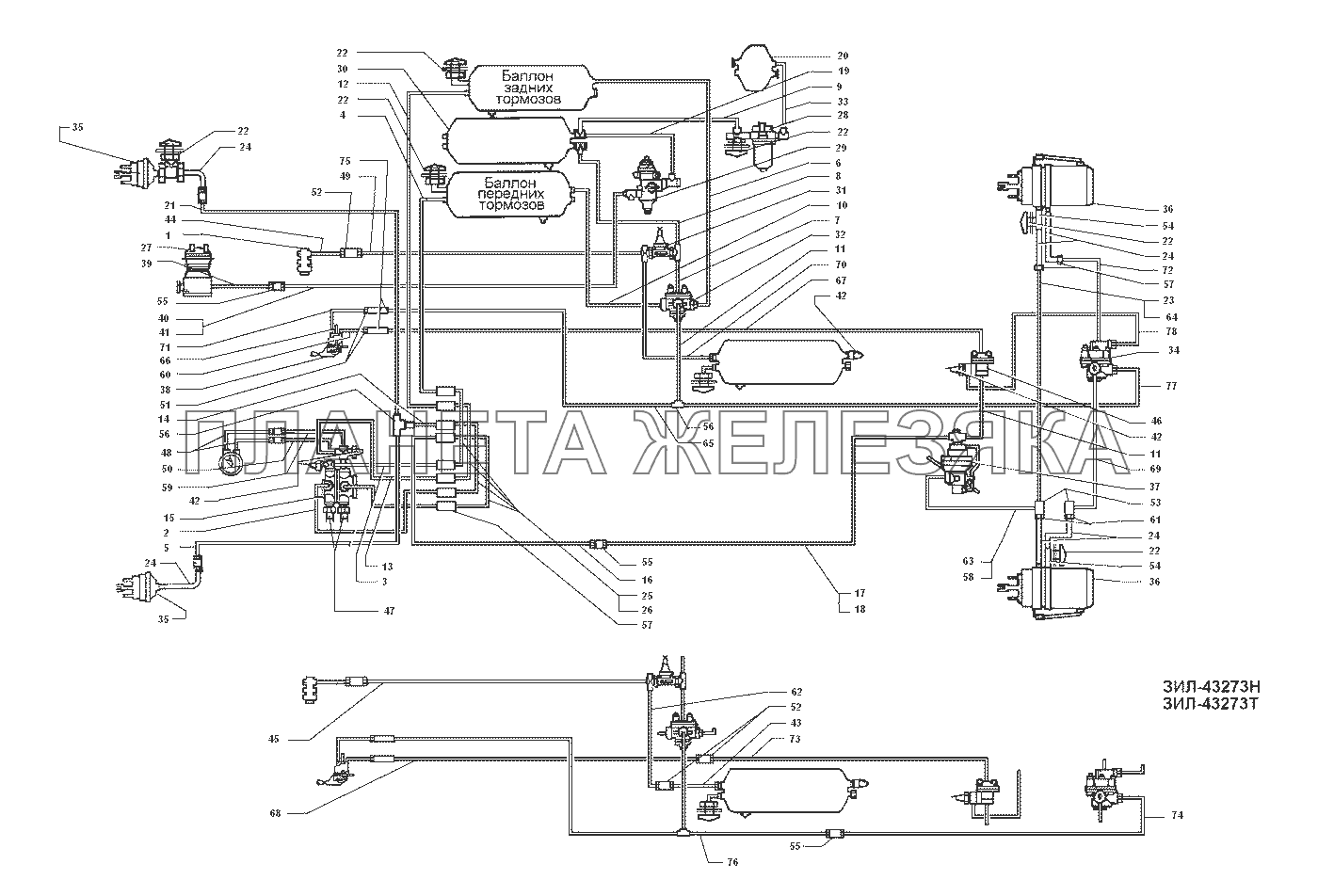

Схема пневматического привода ЗИЛ-43272Н, 43273Н
| ← Бачок насоса гидроусилителя рулевого управления | Пневмокомпрессор → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 133ВЯ-3560056 |
Коробка распределительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 433420-3560110 |
Трубка от тормозного крана к передним тормозам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 433420-3560108 |
Трубка от воздушного баллона передних тормозов к тормозному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 5301ФА-3560106 |
Трубка от воздушного баллона передних тормозов к тормозному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 433420-3560114 |
Трубка от тормозного крана к левой передней тормозной камере в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 433106-3560102 |
Трубка от тройного защитного клапана к воздушному баллону задних тормозов в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 433106-3560022 |
Трубка от одинарного защитного клапана к тройному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 432720-3560016 |
Трубка от воздушного баллона к одинарному защитному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 433106-3560012 |
Трубка от влагомаслоотделителя к конденсационному баллону в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 5301ФА-3560102 |
Трубка от тройного защитного клапана к баллону передних тормозов в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 433106-3560216 |
Трубка соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 5301ФА-3560204 |
Трубка от воздушного баллона задних тормозов к тормозному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 433420-3560206 |
Трубка от воздушного баллона задних тормозов к тормозному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 133Д4-3560208 |
Трубка от воздушных баллонов задних тормозов к тормозному крану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 433420-3560208 |
Трубка от тормозного крана к задним тормозам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 5301ФА-3560210 |
Трубка от тормозного крана к задним тормозам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 5301ФА-3560212 |
Трубка от тормозного крана к регулятору тормозных сил в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 432730-3560212 |
Трубка от тормозного крана к регулятору тормозных сил в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 433106-3560008 |
Трубка от конденсационного баллона к регулятору давления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 4331-3513010-10 |
Баллон воздушный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 433420-3560128 |
Трубка от тормозного крана к правой передней тормозной камере в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 100-3515310-01 |
Клапан контрольного вывода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 5301ФА-3560228 |
Трубка от регулятора тормозных сил к правой задней тормозной камере Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 131Н-3506064 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 157КД-3506064 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 431410-3506087 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 4331-3509009 |
Компрессор Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
28 | 100-3511010 |
Влагомаслоотделитель в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 29 | 100-3512010-20 |
Регулятор давления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
30 | 130-3513010-10 |
Баллон воздушный в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 31 | 100-3515012 |
Клапан защитный одинарный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
32 | 100-3515210 |
Клапан защитный тройной в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 33 | 433106-3560006 |
Трубка от воздушного баллона к влагомаслоотделителю в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
34 | 100-3518010 |
Клапан ускорительный в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
 |
35 | 100-3519010-21 |
Камера тормозная в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 36 | 25.3519100 |
Камера тормозная с пружинным энергоаккумулятором в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 100-3533010-10 |
Регулятор тормозных сил в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
38 | 100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 39 | 130-3560002-10 |
Трубка от компрессора к регулятору давления первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 5301ФА-3560004 |
Трубка от компрессора к регулятору давления вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 432730-3560004 |
Трубка от компрессора к регулятору давления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 431410-3830300-01 |
Датчик аварийного давления воздуха в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 432730-3560702 |
Трубка от защитного клапана к воздушному баллону потребителей вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 5301ФА-3560704 |
Трубка от защитного клапана к распредели тельной коробке в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 432730-3560704 |
Трубка от защитного клапана к распредели тельной коробке в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
46 | 100-3562010 |
Клапан двухмагистральный перепускной в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 47 | 431410-3720010-01 |
Выключатель сигналов торможения ММ125Д или 2802.3829 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
48 | 130-3810098-10 |
Шланг в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 49 | 5301ФА-3560702 |
Трубка от защитного клапана к распредели тельной коробке в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 4331-3830128 |
Трубка к воздушному манометру в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 250638-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 300303-П29 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 300500-01 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 300502-01 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | 300505-01 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | 300512-20 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | 300514-01 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | 432730-3560218 |
Трубка от регулятора тормозных сил к задним тормозным камерам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | 4331-3830124 |
Трубка от воздушного манометра в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 60 | 4331-3560310-10 |
Трубка от крана стояночного тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 61 | 300439-01 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 62 | 432730-3560700 |
Трубка от защитного клапана к воздушному баллону потребителей первая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 63 | 5301ФА-3560218 |
Трубка от регулятора тормозных сил к задним тормозным камерам в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 64 | 432730-3560228 |
Трубка от регулятора тормозных сил к правой задней тормозной камере Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 65 | 5301ФА-3560302 |
Трубка от тройного защитного клапана к крану стояночной тормозной системы в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 66 | 4331-3560308-10 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 67 | 5301ФА-3560312 |
Трубка от крана стояночного тормоза к двухмагистральному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 68 | 432730-3560312 |
Трубка от крана стояночного тормоза к клапану тормозов прицепа вторая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 69 | 5301ФА-3560334 |
Трубка от ускорительного клапана к левой задней тормозной камере в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 70 | 5301ФА-3560700 |
Трубка от защитного клапана к воздушному баллону потребителей в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 71 | 4331-3560304-10 |
Трубка к крану стояночного тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 72 | 5301ФА-3560336 |
Трубка от ускорительного клапана к правой задней тормозной камере в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 73 | 432730-3560314 |
Трубка от крана стояночного тормоза к клапану тормозов прицепа третья в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 74 | 432730-3560324 |
Трубка от тройного защитного клапана к ускорительному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 75 | 431410-3560320 |
Шланг соединительный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 76 | 432730-3560318 |
Трубка от тройного защитного клапана к ускорительному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 77 | 5301ФА-3560318 |
Трубка от тройного защитного клапана к ускорительному клапану в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 78 | 433106-3560316 |
Трубка от крана стояночного тормоза к ускорительному клапану четвертая Подробнее
Дополнительная информация:
|
|
