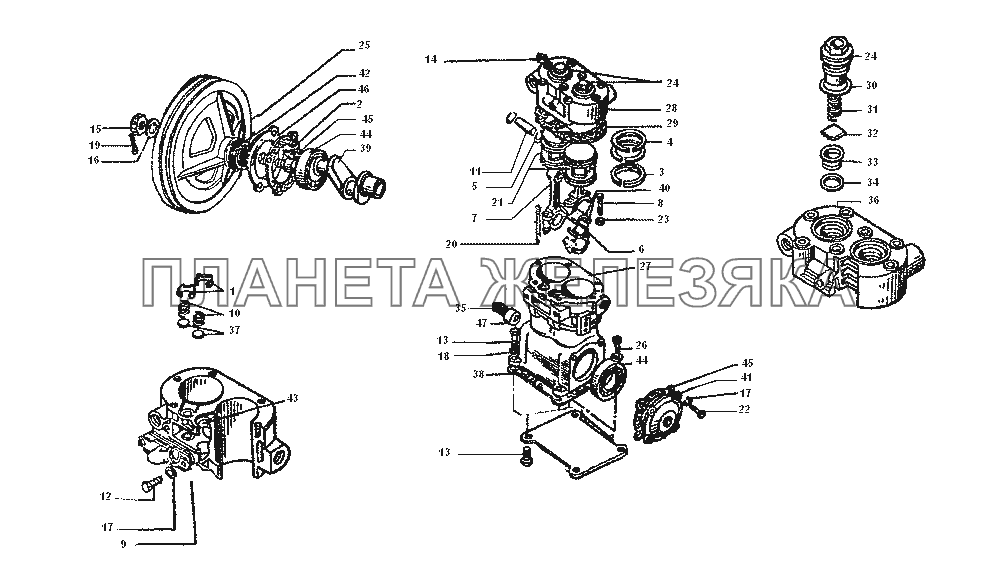

Пневмокомпрессор ЗИЛ-43272Н, 43273Н| ← Схема пневматического привода | Установка пневмокомпрессора → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-3509092-Р1 |
Вкладыш шатуна уменьшенный по диаметру на 0,3 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509092-Р2 |
Вкладыш шатуна уменьшенный по диаметру на 0,6 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509160-02-Р1 |
Поршень, увеличенный на 0,4 мм по диаметру Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509160-02-Р2 |
Поршень, увеличенный на 0,8 мм по диаметру Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509164-Р1 |
Кольцо поршня компрессионное увеличенное на 0,4 мм по диаметру Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509164-Р2 |
Кольцо поршня компрессионное увеличенное на 0,8 мм по диаметру Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509166-Р1 |
Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509166-Р2 |
Кольцо маслосъемное увеличенное на 0,8 мм по диаметру Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509167-01 |
Комплект поршневых колец Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509167-Р1 |
Комплект поршневых колец увеличенных по диаметру на 0,4 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509167-Р2 |
Комплект поршневых колец увеличенных по диаметру на 0,8 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-3509169-А2 |
Палец поршневой со стопорами (комплект) Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 130-3509363 |
Направляющая впускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 418251-П |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 130-3509166 |
Кольцо поршня маслосъемное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 130-3509164-01 |
Кольцо компрессионное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 130-3509172 |
Кольцо пальца стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 130-3509150-05 |
Шатун с поршнем в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 130-3509180-04 |
Шатун в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 130-3509194 |
Втулка верхней головки шатуна компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 130-3509200-10 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 130-3509240 |
Прокладка патрубка подвода воздуха Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 130-3509328 |
Пружина впускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 130-3509170 |
Палец поршневой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 201456-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 201499-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 250511-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 250978-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 252016-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 252136-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 258040-П8 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 308612-П8 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 130-3509160-02 |
Поршень номинального размера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 201458-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 303180-01 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 120-3509044 |
Пробка нагнетательного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 245-3509300 |
Шкив Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 201501-П8 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 130-3509022-11 |
Блок-картер в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 130-3509039-03 |
Головка компрессора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 130-3509043-А |
Прокладка головки блока цилиндров компрессора 0,8 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 120-3509045 |
Прокладка пробки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 120-3509048 |
Пружина нагнетательного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
32 | 130-3509050 |
Клапан нагнетательный Подробнее
Дополнительная информация:
|
|||||||||||||
| 33 | 130-3509051-А |
Седло нагнетательного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 130-3509055 |
Прокладка седла нагнетательного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 120-3509093 |
Пружина уплотнителя задней крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 130-3509040-02 |
Головка компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 130-3509056 |
Клапан впускной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 130-3509103-Б |
Прокладка нижней крышки картера компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 130-3509107 |
Вал коленчатый с комплектом шатунных вкладышей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 130-3509110-21 |
Вал коленчатый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 130-3509092 |
Вкладыш шатуна компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 130-3509090-Т |
Крышка картера компрессора задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 120-3509070-А2 |
Манжета передней крышки картера в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 130-3509069 |
Седло впускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 120-3509113 |
Подшипник компрессора 207К5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 120-3509063 |
Прокладка передней и задней крышек картера компрессора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 130-3509060-А |
Крышка передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 120-3509094-01 |
Уплотнитель задней крышки Подробнее
Дополнительная информация:
|
|
