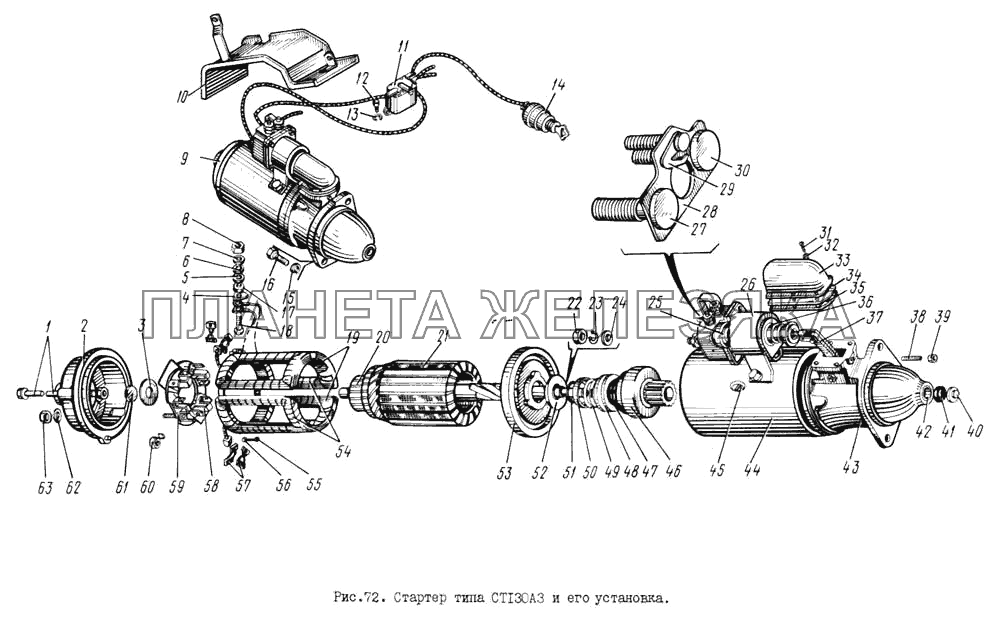

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| СТ130А2-3708600--01 |
Привод в сборе Подробнее |
|
||
| СТ130А3-3708600-Т |
Привод в сборе Подробнее |
|
||
| СТ2-3708062 |
Шина соединительная Подробнее |
|
||
| СТ21-3708007-Т |
Прокладка Подробнее |
|
||
| 1 | СТ130А2-3708003 |
Шпилька стяжная Подробнее |
|
|
| 2 | СТ130А3-3708300 |
Крышка со стороны коллектора в сборе Подробнее |
|
|
| 3 | 1МО-54 |
Шайба Подробнее |
|
|
| 4 | СТ130А3-3708107Т |
Шайба изоляционная Подробнее |
|
|
| 5 | М-0010-Т |
Шайба изоляционная Подробнее |
|
|
| 6 | 1-МО-37 |
Шайба Подробнее |
|
|
| 7 | МХ-0246-Т |
Шайба пружинная Подробнее |
|
|
| 8 | 8Х-1537 |
Гайка Подробнее |
|
|
| 9 | 130Т-3708010-03 |
Стартер типа СТ130-А3 в сборе Подробнее |
|
|
| 10 | 375-3708702 |
Щиток стартера в сборе Подробнее |
|
|
| 11 | 130Т-3708110-А |
Реле включения стартера типа РС502 в сборе Подробнее |
|
|
| 12 | 201416-П8 |
Болт Подробнее |
|
|
| 13 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
| 14 | 130Т-3704010-А |
Выключатель зажигания типа ВК350 в сборе Подробнее |
|
|
| 15 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 16 | 301156-П8 |
Болт Подробнее |
|
|
| 17 | 1-МАБ-85-Т |
Втулка изоляционная Подробнее |
|
|
| 18 | 1-МО-28-Т |
Болт контактный Подробнее |
|
|
| 19 | СТ130А3-3708150Т |
Катушка полюсов в сборе Подробнее |
|
|
| 20 | СТ130А1-3708220 |
Коллектор в сборе Подробнее |
|
|
| 21 | СТ130А1-3708200Т |
Якорь в сборе Подробнее |
|
|
| 22 | СТ14-3708005Т |
Кольцо упорное Подробнее |
|
|
| 23 | СТ4-3708007Т |
Кольцо замковое Подробнее |
|
|
| 24 | СТ4-3708006Т |
Шайба упорная Подробнее |
|
|
| 25 | РС6-3708030 |
Диск контактный Подробнее |
|
|
| 26 | РС14Б1-3708800-Т |
Реле стартера в сборе Подробнее |
|
|
| 27 | РС14-3708032-Г |
Болт контактный Подробнее |
|
|
| 28 | РС14-3708033 |
Прокладка изоляционная Подробнее |
|
|
| 29 | РС14-3708034 |
Контакт гибкий Подробнее |
|
|
| 30 | РС14-3708032 |
Болт контактный Подробнее |
|
|
| 31 | 8Х-1548-01 |
Винт Подробнее |
|
|
| 32 | Х-1012-Т |
Шайба пружинная Подробнее |
|
|
| 33 | СТ21-3708016-Т |
Кожух защитный Подробнее |
|
|
| 34 | СТ21-3708015-Т |
Прокладка Подробнее |
|
|
| 35 | СТ21-3708017 |
Прокладка Подробнее |
|
|
| 36 | СТ130А1-3708008-Т |
Прокладка Подробнее |
|
|
| 37 | СТ14-3708020-Т |
Рычаг в сборе Подробнее |
|
|
| 38 | М11-40991-02 |
Винт установочный Подробнее |
|
|
| 39 | Х-4003 |
Гайка Подробнее |
|
|
| 40 | СТ130А3-3708404 |
Заглушка Подробнее |
|
|
| 41 | СТ130А3-3708403 |
Фильц Подробнее |
|
|
| 42 | СЛ-138-88 |
Вкладыш Подробнее |
|
|
| 43 | СТ130А3-3708400Т |
Крышка со стороны привода в сборе Подробнее |
|
|
| 44 | СТ130А3-3708100 |
Корпус стартера в сборе Подробнее |
|
|
| 45 | Х1-9449-Т |
Винт полюса Подробнее |
|
|
| 46 | СТ130А3-3708610-Т |
Втулка направляющая с шестерней в сборе Подробнее |
|
|
| 47 | СТ21-3708603А-Т |
Пружина Подробнее |
|
|
| 48 | СТ21-3708601А-Т |
Втулка отводки Подробнее |
|
|
| 49 | СТ21-3708604-Т |
Пружина Подробнее |
|
|
| 50 | СТ21-3708606-Т |
Чашка Подробнее |
|
|
| 51 | СТ21-3708602-Т |
Кольцо замковое Подробнее |
|
|
| 52 | СТ130А3-3708012 |
Шайба Подробнее |
|
|
| 53 | СТ130А3-3708080 |
Подшипник Подробнее |
|
|
| 54 | СТ130А3-3708120Т |
Катушка полюсов в сборе Подробнее |
|
|
| 55 | МХ-0097 |
Винт Подробнее |
|
|
| 56 | Х-4001-Т |
Шайба пружинная Подробнее |
|
|
 |
57 | ФЭ-3599164 |
Щетка неизолированная в сборе Подробнее |
|
| 58 | СТ21-3708303-Т |
Щеткодержатель Подробнее |
|
|
| 59 | СТ130А3-3708320 |
Траверса в сборе Подробнее |
|
|
| 60 | СТ21-3708304-Т |
Пружина щетки Подробнее |
|
|
| 61 | СТ130А3-3708403 |
Фильц Подробнее |
|
|
| 62 | Х-1482-Т |
Шайба пружинная Подробнее |
|
|
| 63 | 8Х-1533 |
Гайка Подробнее |
|
