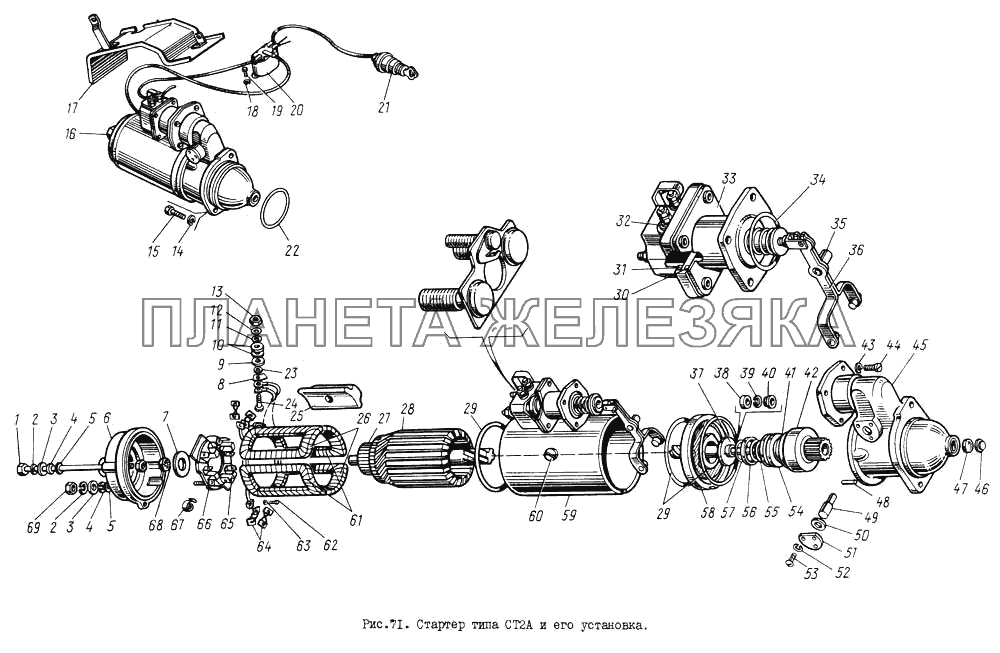

| ← Распределитель типа 4607.3706 | Стартер типа СТ130АЗ и его установка → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 1-МВВ-20-Б |
Шпилька Подробнее |
|
|
| 2 | 8Х-1533 |
Гайка Подробнее |
|
|
| 3 | СТ2А-3708304 |
Заглушка Подробнее |
|
|
| 4 | МХ-0276-Т |
Шайба Подробнее |
|
|
| 5 | МХ-1283 |
Шайба резиновая Подробнее |
|
|
| 6 | СТ2А-3708300 |
Крышка со стороны коллектора в сборе Подробнее |
|
|
| 7 | 1МО-54 |
Шайба Подробнее |
|
|
| 8 | СТ130А3-3708107Т |
Шайба изоляционная Подробнее |
|
|
| 9 | МХ-0913-Т |
Шайба резиновая Подробнее |
|
|
| 10 | МХ-0911 |
Шайба изоляционная Подробнее |
|
|
| 11 | МХ-1061 |
Шайба Подробнее |
|
|
| 12 | МХ-0246-Т |
Шайба пружинная Подробнее |
|
|
| 13 | 8Х-1537 |
Гайка Подробнее |
|
|
| 14 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 15 | 301156-П8 |
Болт Подробнее |
|
|
| 16 | 131-3708010-01 |
Стартер типа СТ2А в сборе Подробнее |
|
|
| 17 | 131-3708702 |
Щиток стартера в сборе Подробнее |
|
|
| 18 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
| 19 | 201416-П8 |
Болт Подробнее |
|
|
| 20 | 130Т-3708110-А |
Реле включения стартера типа РС502 в сборе Подробнее |
|
|
| 21 | 130Т-3704010-А |
Выключатель зажигания типа ВК350 в сборе Подробнее |
|
|
| 22 | 130-3430027 |
Кольцо уплотнительное Подробнее |
|
|
| 23 | 1-ВР-7-Т |
Шайба Подробнее |
|
|
| 24 | 1-МЮ-28-10 |
Болт контактный Подробнее |
|
|
| 25 | СТ14-3708102-Т |
Полюс Подробнее |
|
|
| 26 | СТ130А3-3708150Т |
Катушка полюсов в сборе Подробнее |
|
|
| 27 | СТ130А1-3708220 |
Коллектор в сборе Подробнее |
|
|
| 28 | СТ130А1-3708200Т |
Якорь в сборе Подробнее |
|
|
| 29 | СТ2-3708007 |
Кольцо уплотнительное Подробнее |
|
|
| 30 | РС14Г-3708009 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | РС14Г-3708008 |
Кольцо уплотнительное Подробнее |
|
|
| 32 | МХ-0912 |
Шайба Подробнее |
|
|
| 33 | РС14Г-3708000 |
Реле типа РС14-Г в сборе Подробнее |
|
|
| 34 | СТ2-3708003 |
Кольцо уплотнительное Подробнее |
|
|
| 35 | СТ2-3708013 |
Ось рычага Подробнее |
|
|
| 36 | СТ2-3708020 |
Привод в сборе Подробнее |
|
|
| 37 | СТ130А3-3708012 |
Шайба Подробнее |
|
|
| 38 | СТ14-3708005Т |
Кольцо упорное Подробнее |
|
|
| 39 | СТ4-3708007Т |
Кольцо замковое Подробнее |
|
|
| 40 | СТ4-3708006Т |
Шайба упорная Подробнее |
|
|
| 41 | СТ21-3708603А-01 |
Пружина Подробнее |
|
|
| 42 | СТ130А3-3708610-Т |
Втулка направляющая с шестерней в сборе Подробнее |
|
|
| 43 | 1-1482-Т |
Шайба пружинная Подробнее |
|
|
| 44 | МХ-0043-Т |
Винт Подробнее |
|
|
| 45 | СТ2А-3708400 |
Крышка со стороны привода в сборе Подробнее |
|
|
| 46 | СТ130А3-3708403 |
Фильц Подробнее |
|
|
| 47 | СТ130А3-3708403 |
Фильц Подробнее |
|
|
| 48 | СТ130А3-3708011 |
Фиксатор Подробнее |
|
|
| 49 | СТ2-3708013 |
Ось рычага Подробнее |
|
|
| 50 | МХ-1035-Т |
Шайба резиновая Подробнее |
|
|
| 51 | СТ2-3708006 |
Заглушка Подробнее |
|
|
| 52 | Х-1012-Т |
Шайба пружинная Подробнее |
|
|
| 53 | 8Х-1541-Т |
Винт крепления заглушки Подробнее |
|
|
| 54 | СТ21-3708601А-Т |
Втулка отводки Подробнее |
|
|
| 55 | СТ21-3708604-Т |
Пружина Подробнее |
|
|
| 56 | СТ21-3708606-Т |
Чашка Подробнее |
|
|
| 57 | СТ21-3708602-Т |
Кольцо замковое Подробнее |
|
|
| 58 | СТ2А-3708080 |
Подшипник Подробнее |
|
|
| 59 | СТ2А-3708100 |
Корпус стартера в сборе Подробнее |
|
|
| 60 | Х1-9449-Т |
Винт полюса Подробнее |
|
|
| 61 | СТ130А3-3708120Т |
Катушка полюсов в сборе Подробнее |
|
|
| 62 | МХ-0097 |
Винт Подробнее |
|
|
| 63 | Х-4001-Т |
Шайба пружинная Подробнее |
|
|
 |
64 | ФЭ-3599164 |
Щетка неизолированная в сборе Подробнее |
|
| 65 | СТ21-3708303-Т |
Щеткодержатель Подробнее |
|
|
| 66 | СТ130А3-3708320 |
Траверса в сборе Подробнее |
|
|
| 67 | СТ21-3708304-Т |
Пружина щетки Подробнее |
|
|
| 68 | СТ130А3-3708403 |
Фильц Подробнее |
|
|
| 69 | 8Х-1533 |
Гайка Подробнее |
|
