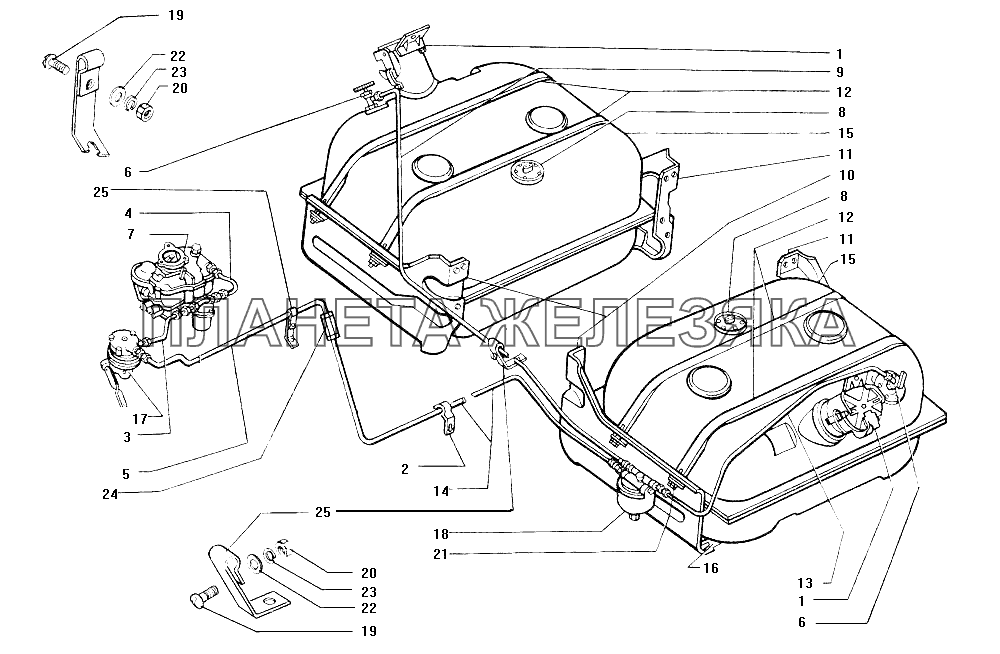

Схема питания двигателя автомобилей ЗИЛ-130В1 ЗИЛ-130
| ← Схема питания двигателя автомобилей ЗИЛ-130, ЗИЛ-130Д1, ЗИЛ-130Е, ЗИЛ-130Г | Фильтр-отстойник → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-1104012-Е |
Трубка с краном в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1104712-Б |
Фильтр приемной трубки в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1104741-А |
Фланец крепления фильтра приемной трубки топливного бака Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130-1107010-81 |
Карбюратор К90 со штуцером в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 130В-1102023 |
Прокладка дополнительного топливного бака Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
201458-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||
 |
201540-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||
 |
201542-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||
| 220076-П8 |
Винт Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250510-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
250514-П29 |
Гайка Подробнее
Дополнительная информация:
|
||||||||||||||
| 252005-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
252007-П29 |
Шайба Подробнее
Дополнительная информация:
|
||||||||||||||
| 252137-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 262542-П29 |
Пробка КГ1/4" Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 130-1103010-Б |
Пробка топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 130-1104039 |
Скоба крепления топливопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
3 | 130-1104050-Г |
Трубка от топливного насоса к фильтру тонкой очистки в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
 |
4 | 130-1104054-Г |
Трубка от фильтра тонкой очистки к карбюратору в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 5 | 130-1104138-В |
Трубка от фильтра-отстойника передняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
6 | 130-1104710-Б |
Трубка приемная с фильтром в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 7 | 130-1107010-42 |
Карбюратор К88АТ со штуцером в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 130-3827010 |
Датчик указателя уровня топлива типа БМ165-Б Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 130В1-1104332-В |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 130Д-1101104-Б2 |
Кронштейн крепления топливного бака передний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 130Д-1101105-Б2 |
Кронштейн крепления топливного бака задний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 130Д-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 130Д-1104020-Б |
Трубка от топливного бака к фильтру-отстойнику Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 130Д-1104085-Б |
Трубка от фильтра-отстойника продольная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 130Д1-1101010-А |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 130Д1-1101206 |
Балка крепления топливного бака с прокладкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 130Т-1106011-Б |
Насос топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 150В-1105010-А |
Фильтр-отстойник бензина в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 220077-П29 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 250464-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 250512-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 252003-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 252133-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 300303-П29 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 308369-П8 |
Скоба-хомут Подробнее
Дополнительная информация:
|
|
