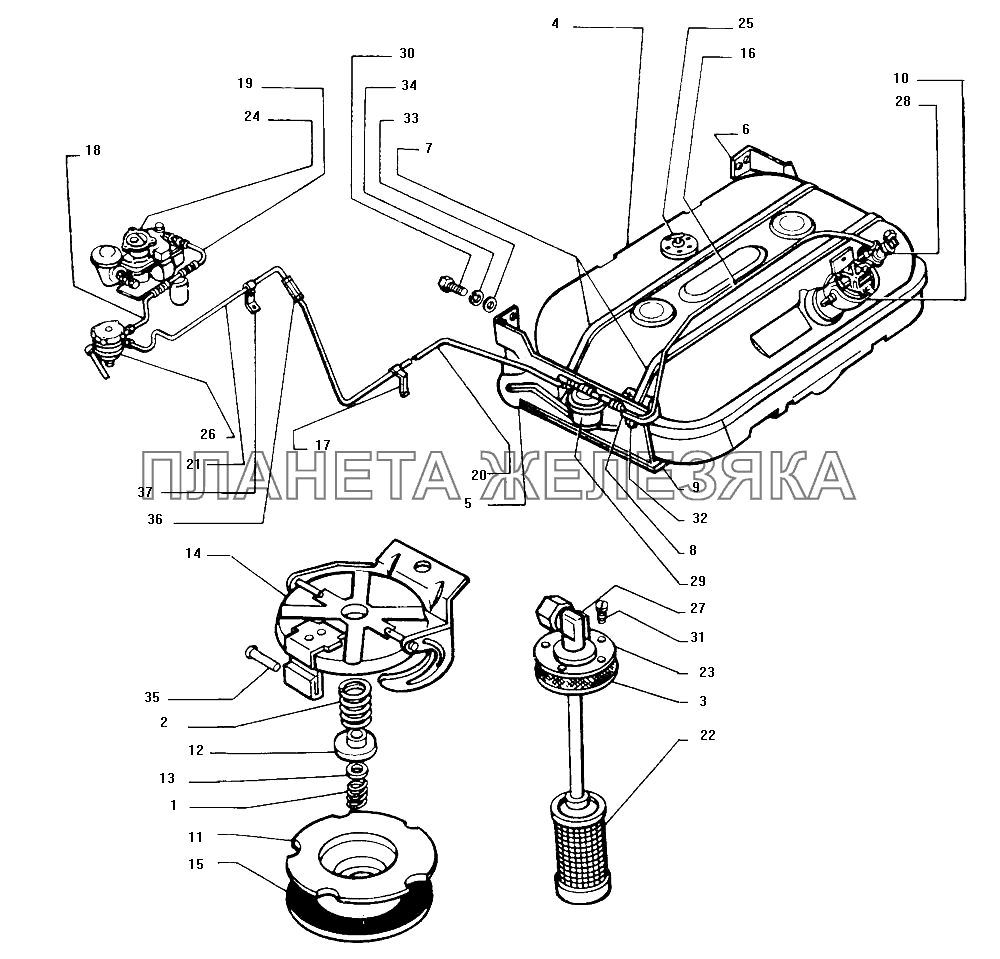

Схема питания двигателя автомобилей ЗИЛ-130, ЗИЛ-130Д1, ЗИЛ-130Е, ЗИЛ-130Г ЗИЛ-130
| ← Пусковой подогреватель двигателя | Схема питания двигателя автомобилей ЗИЛ-130В1 → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130-1107010-81 |
Карбюратор К90 со штуцером в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
201458-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||
 |
201540-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||
| 220077-П8 |
Винт Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250464-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250510-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252003-П8 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252005-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
252007-П29 |
Шайба Подробнее
Дополнительная информация:
|
||||||||||||||
| 252133-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 262542-П29 |
Пробка КГ1/4" Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 120-1103060 |
Пружина впускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 120-1103065 |
Пружина выпускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 120-3806048-Б |
Прокладка фланца приемной трубы Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 130-1101010-Г |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 130-1101104-В |
Кронштейн крепления топливного бака передний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 130-1101105-В |
Кронштейн крепления топливного бака задний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 130-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 130-1101115 |
Прокладка хомута крепления топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 130-1101206-Б2 |
Балка крепления топливного бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 130-1103010-Б |
Пробка топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 130-1103015-Б |
Корпус в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 130-1103040-А |
Клапан выпускной топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 130-1103050 |
Клапан впускной топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 130-1103070-Б |
Облицовка пробки топливного бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 130-1103075-Б |
Прокладка пробки топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 130-1104020-В2 |
Трубка от бака к фильтру-отстойнику Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 130-1104039 |
Скоба крепления топливопроводов Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
18 | 130-1104050-Г |
Трубка от топливного насоса к фильтру тонкой очистки в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
 |
19 | 130-1104054-Г |
Трубка от фильтра тонкой очистки к карбюратору в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 20 | 130-1104085-Б |
Трубка от фильтра-отстойника продольная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 130-1104138-В |
Трубка от фильтра-отстойника передняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 130-1104712-В |
Фильтр приемной трубки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 130-1104741-А |
Фланец крепления фильтра приемной трубки топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 130-1107010-42 |
Карбюратор К88АТ со штуцером в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 130-3827010 |
Датчик указателя уровня топлива типа БМ165-Б Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 130Т-1106011-Б |
Насос топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
27 | 131-1104012-А |
Угольник с трубкой в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 28 | 131-1104710-Б |
Трубка приемная топливного бака с фильтром в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 150В-1105010-А |
Фильтр-отстойник бензина в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
30 | 201542-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 31 | 220076-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 250512-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 250514-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 252137-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 255113-П8 |
Заклепка-ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 300303-П29 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 308369-П8 |
Скоба-хомут Подробнее
Дополнительная информация:
|
|
