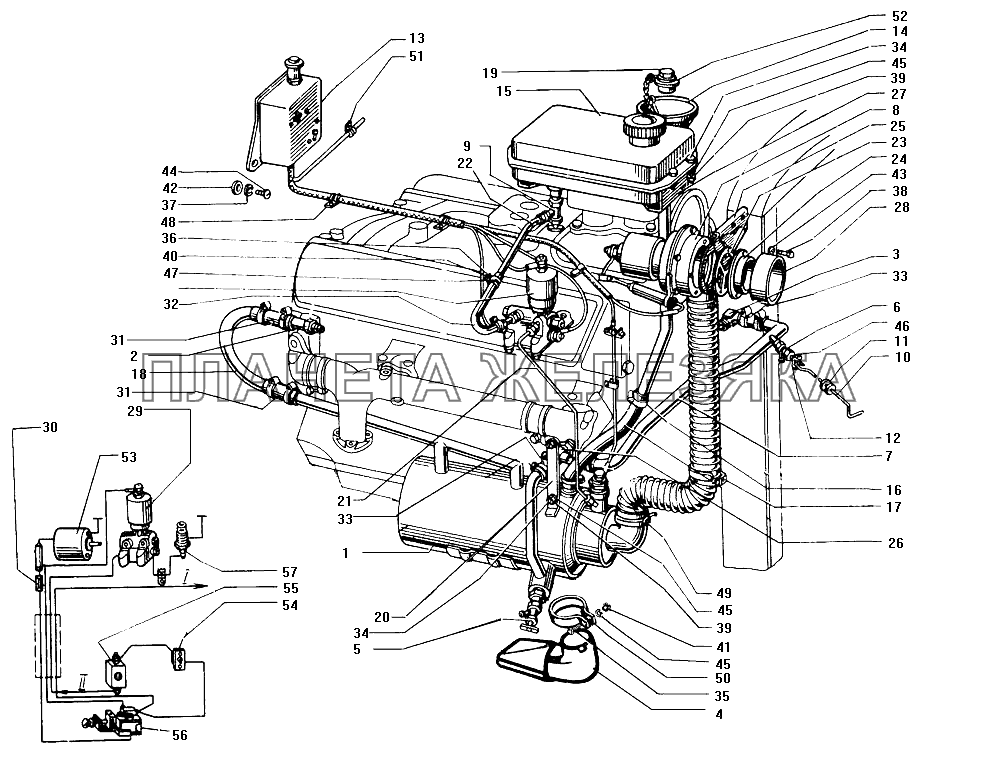

Пусковой подогреватель двигателя ЗИЛ-130| ← Центробежный фильтр очистки масла (полнопоточная центрифуга) | Схема питания двигателя автомобилей ЗИЛ-130, ЗИЛ-130Д1, ЗИЛ-130Е, ЗИЛ-130Г → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 131-1015333 |
Каркас держателя Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 201418-П29 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 250511-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 252155-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||
| П100В-1015412-Б |
Корпус пульта Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 130-1015010 |
Котел в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 130-1015086-Б |
Штуцер котла отводящий Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 130-1015089 |
Угольник котла подводящий Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 130-1015300 |
Лоток в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 130-1015370 |
Кран сливной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
6 | 130-1015370-Б |
Кран сливной в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 7 | 130-1015434 |
Трубка котла подводящая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 130-1015670 |
Вентилятор в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 130-1104012-Д |
Кран топливного бачка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 130-1305046-Б |
Ручка управления краном Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 130-1305053 |
Втулка стержня привода управления краном Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 130-1305065-В |
Вилка сливного крана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 131-1015007-Б |
Пульт управления пусковым подогревателем в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 131-1015050-А |
Воронка наливная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 131-1015268-Б2 |
Бачок топливный пускового подогревателя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 131-1015297 |
Шланг наливной воронки соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 131-1015332 |
Держатель шланга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 131-1015348-30 |
Трубка котла отводящая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 131-1015460 |
Пробка воронки с цепью в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 131-1015504-Б1 |
Кронштейн крепления котла верхний Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 131-1015566-Б |
Трубка топливная от электромагнитного клапана к котлу Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 131-1015570-Б |
Трубка топливного бачка отводящая в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 131-1015675-А |
Решетка вентилятора предохранительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 131-1015677 |
Патрубок вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 131-1015679 |
Кронштейн крепления вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 131-1015683 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 131-1015685-Б |
Кронштейн крепления топливного бачка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 131-1015689 |
Шланг вентилятора соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 131-1015740-В |
Клапан пускового подогревателя электромагнитный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 150Ю-3723100 |
Соединитель проводов в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 157-1015295 |
Шланг соединительный отводящий Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 157-1015587 |
Шланг соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 157К-1015293 |
Шланг соединительный подводящий Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 201454-П29 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
35 | 201460-П29 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 36 | 220082-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 220105-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 224571-П8 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 250510-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 251084-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 251106-П8 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 252004-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 252132-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 252134-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 258053-П29 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 288000-П29 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 308361-П |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 308368-П2 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 308378-П29 |
Хомутик Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 308702-П29 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | К80-1107343 |
Прокладка фильтра подачи топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | МЭ202 |
Двигатель вентилятора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | П100-4050 |
Выключатель в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 55 | П16-1015570 |
Спираль контрольная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | П100-4060 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 56 | П305 |
Переключатель в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | СР65-А |
Свеча в сборе Подробнее
Дополнительная информация:
|
|
