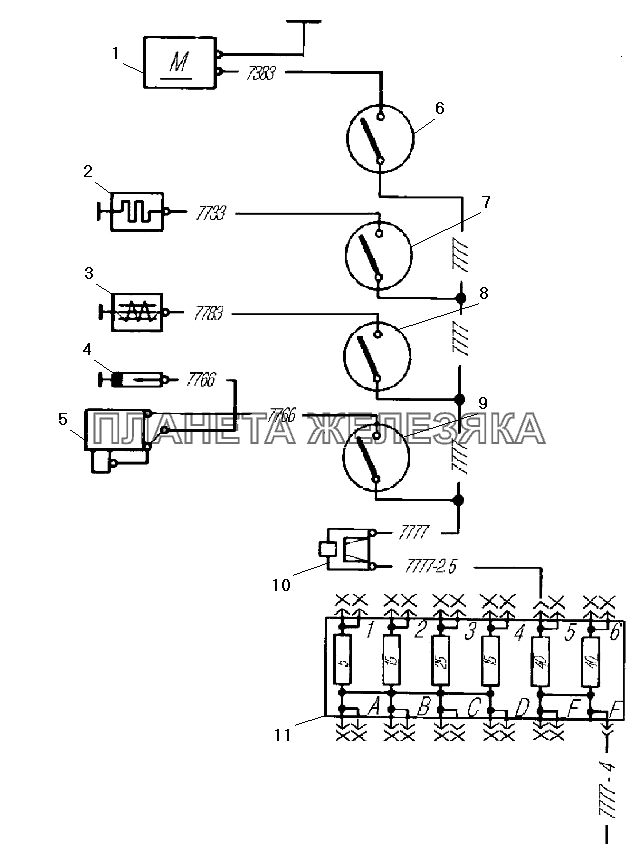

Схема подключения предпускового подогревателя УРАЛ-532301
| ← Схема подключения электрооборудования, устанавливаемого на шасси | Схема подключения электрофакельного устройства → |
/46.gif "Схема подключения предпускового подогревателя УРАЛ-532301")
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | МЭ252 |
Электродвигатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 11.3741060 |
Нагреватель топлива Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | ПЖД30-1015501-04 |
Электромагнит с клапаном в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
4 | СН423 |
Свеча искровая Подробнее
Дополнительная информация:
|
|||||||||||
| 5 | ТК107А |
Источник высокого напряжения Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 46.3710 |
Выключатель электродвигателя подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 46.3710 |
Выключатель электродвигателя подогревателя Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | ВН45М |
Выключатель клапана электромагнитного Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | ВН45М |
Выключатель клапана электромагнитного Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
10 | 291.3722 |
Предохранитель термобиметаллический Подробнее
Дополнительная информация:
|
|||||||||||
| 11 | 98470772 |
Блок предохранителей Подробнее
Дополнительная информация:
|
|
