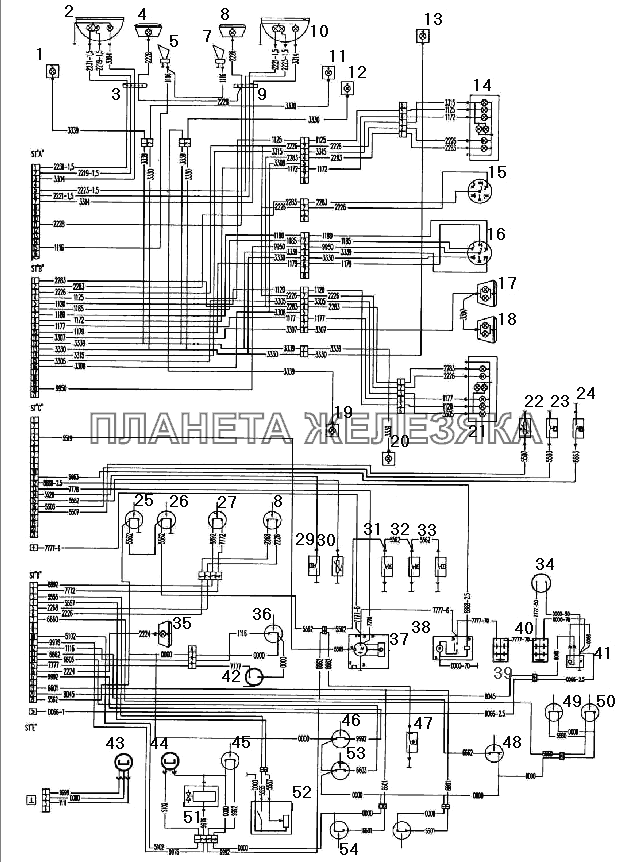

Схема подключения электрооборудования, устанавливаемого на шасси УРАЛ-532301
| ← Схема подключения электрооборудования в кабине | Схема подключения предпускового подогревателя → |
/160.gif "Схема подключения электрооборудования, устанавливаемого на шасси УРАЛ-532301")
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 431.3731 |
Фонарь габаритный боковой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 671.3711 |
Фара левая Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
3 | 17.3723 |
Панель соединительная пятиклеммовая Подробнее
Дополнительная информация:
|
|||||||||||
 |
4 | ФГ152А |
Фара противотуманная левая Подробнее
Дополнительная информация:
|
|||||||||||
 |
5 | С306Д |
Звуковой сигнал низкого тона Подробнее
Дополнительная информация:
|
|||||||||||
 |
7 | С307Д |
Звуковой сигнал высокого тона Подробнее
Дополнительная информация:
|
|||||||||||
| 8 | ВК403А |
Выключатель фонаря заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||
|
|
8 | ФГ152А |
Фара противотуманная левая Подробнее
Дополнительная информация:
|
|||||||||||
|
|
9 | 17.3723 |
Панель соединительная пятиклеммовая Подробнее
Дополнительная информация:
|
|||||||||||
| 10 | 671.3711 |
Фара левая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 431.3731 |
Фонарь габаритный боковой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 431.3731 |
Фонарь габаритный боковой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | 431.3731 |
Фонарь габаритный боковой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 7442.3716-10 |
Фонарь задний левый Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | ПС325-150 |
Розетка прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | ПС326-150 |
Розетка прицепа Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
17 | ФП134Б |
Фонарь освещения номерного знака Подробнее
Дополнительная информация:
|
|||||||||||
|
|
18 | ФП134Б |
Фонарь освещения номерного знака Подробнее
Дополнительная информация:
|
|||||||||||
| 19 | 431.3731 |
Фонарь габаритный боковой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 431.3731 |
Фонарь габаритный боковой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 7442.3716-10 |
Фонарь задний левый Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 2602.3729 |
Датчик указателя аварийного давления масла в системе смазки двигателя Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
23 | ММ370 |
Датчик указателя давления масла в системе смазки двигателя Подробнее
Дополнительная информация:
|
|||||||||||
| 24 | 13.3839600 |
Датчик засоренности воздушного фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | ВК503 |
Датчик неисправности рабочей тормозной системы Подробнее
Дополнительная информация:
|
|
|||||||||||
| 26 | ВК503 |
Датчик неисправности рабочей тормозной системы Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
29 | ТМ111-01 |
Датчик сигнализатора аварийной температуры охлаждающей жидкости Подробнее
Дополнительная информация:
|
|||||||||||
 |
30 | ТМ100А |
Датчик указателя температуры охлаждающей жидкости Подробнее
Дополнительная информация:
|
|||||||||||
| 31 | 2702.3829 |
Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы Подробнее
Дополнительная информация:
|
|
|||||||||||
| 32 | 2702.3829 |
Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы Подробнее
Дополнительная информация:
|
|
|||||||||||
| 33 | 2702.3829 |
Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
34 | ПС315-100 |
Розетка внешнего запуска Подробнее
Дополнительная информация:
|
|||||||||||
 |
35 | 171.3711 |
Фара освещения погрузочной площадки Подробнее
Дополнительная информация:
|
|||||||||||
 |
36 | ВК322 |
Кнопка сигнала в кузове Подробнее
Дополнительная информация:
|
|||||||||||
| 37 | 6582.3701-02 |
Генератор Подробнее
Дополнительная информация:
|
|
|||||||||||
| 38 | 25.3708-20 |
Стартер Подробнее
Дополнительная информация:
|
|
|||||||||||
| 39 | 6СТ190А |
Батарея аккумуляторная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 40 | 6СТ190А |
Батарея аккумуляторная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 41 | 1402.3737 |
Выключатель «массы» Подробнее
Дополнительная информация:
|
|
|||||||||||
| 42 | 47К |
Розетка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 43 | МЭ307 |
Датчик спидометра Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
44 | 1101.3843 |
Датчик скорости демультипликатора Подробнее
Дополнительная информация:
|
|||||||||||
| 45 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 46 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 47 | 2702.3829 |
Датчик сигнализатора минимального рабочего давления воздуха в баллонах пневмосистемы Подробнее
Дополнительная информация:
|
|
|||||||||||
| 48 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 49 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 50 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
51 | 151.3747 |
Клапан электромагнитный блокировки демультипликатора Подробнее
Дополнительная информация:
|
|||||||||||
| 52 | 5202.3827010 |
Датчик указателя уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||
| 53 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 54 | ВК403А-3716000 |
Выключатель Подробнее
Дополнительная информация:
|
|
