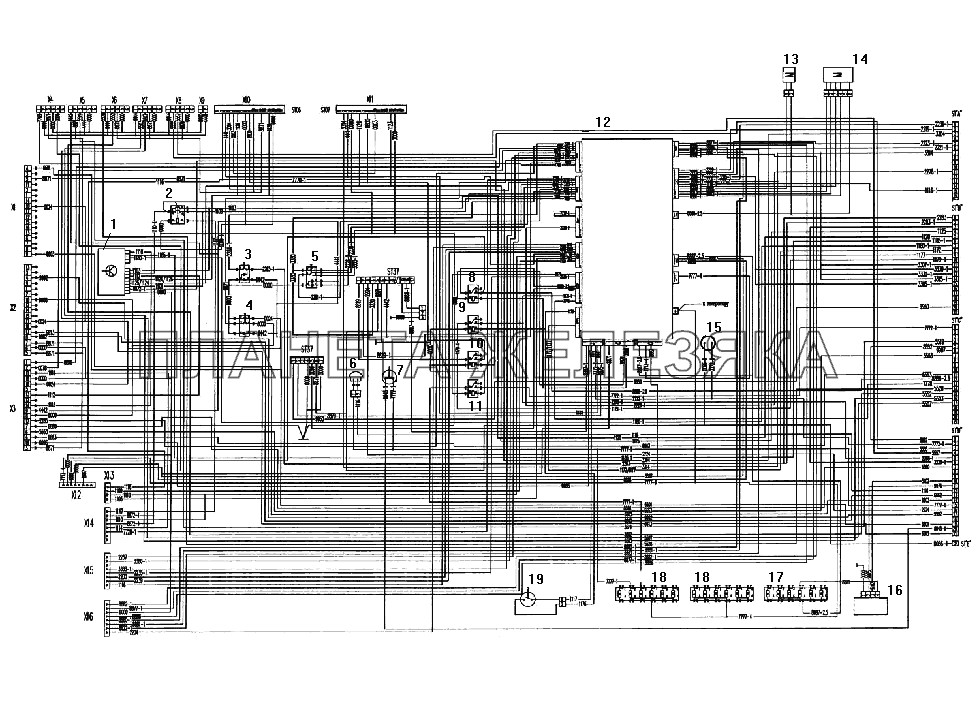

Схема подключения электрооборудования в кабине УРАЛ-532301
| ← Схема электрическая приборов, расположенных на рулевой колонке | Схема подключения электрооборудования, устанавливаемого на шасси → |
/157.gif "Схема подключения электрооборудования в кабине УРАЛ-532301")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | РС951-3726-У-ХЛ |
Реле-прерыватель указателей поворота Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 4718220 |
Реле выключения аварийной сигнализации Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 4860487 |
Выключатель противотуманных фар Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 4854425 |
Выключатель «Тест» Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 4860487 |
Выключатель противотуманных фар Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
6 | 733.3747-10 |
Зуммер Подробнее
Дополнительная информация:
|
|||||||||||||
 |
7 | 21.3737-10 |
Выключатель кнопочный Подробнее
Дополнительная информация:
|
|||||||||||||
| 8 | 4806033 |
Реле стартера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 98444017 |
Реле сигналов «стоп» Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
10 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее
Дополнительная информация:
|
|||||||||||||
 |
11 | ВК12Б |
Выключатель сигнала торможения Подробнее
Дополнительная информация:
|
|||||||||||||
| 12 | 98487769 |
Блок коммутационный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 47К |
Розетка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 5003227384 |
Блок предохранителей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 98470772 |
Блок предохранителей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 98470764 |
Блок предохранителей Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 6312.3747000 |
Реле демультипликатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 1112.5208000-14 |
Стеклоомыватель Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
19 | 16.3730 |
Стеклоочиститель Подробнее
Дополнительная информация:
|
