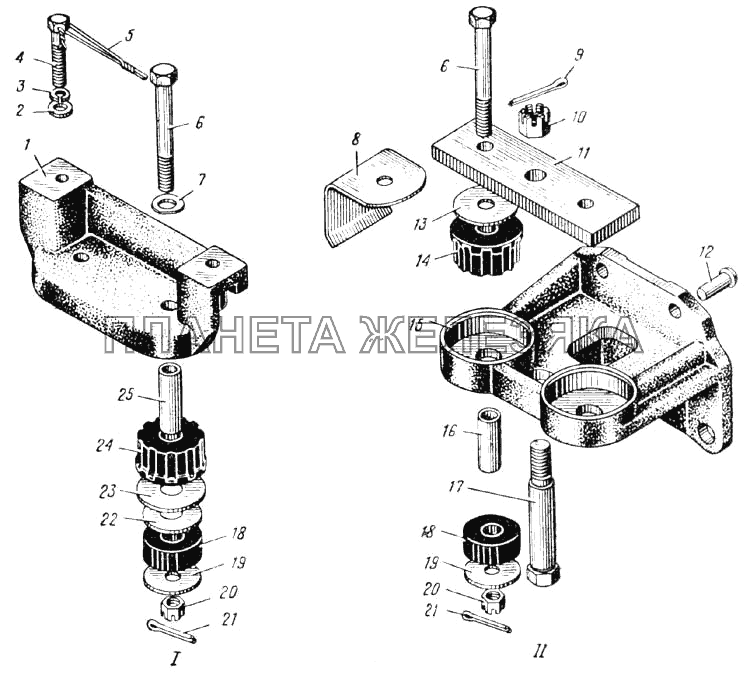

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 375-1001042 |
Кронштейн задней опоры двигателя правый Подробнее |
|
||
| 1 | 375-1001010-Б |
Кронштейн передней опоры двигателя Подробнее |
|
|
 |
2 | 252007-П29 |
Шайба 12 Подробнее |
|
| 3 | 252137-П9 |
Шайба пружинная 12 Подробнее |
|
|
| 4 | 206582-П29 |
Болт М12х45 Подробнее |
|
|
| 5 | 258290-П |
Шплинт-проволока 1,6х400 Подробнее |
|
|
| 6 | 332576-П29 |
Болт М14х1,5х88 Подробнее |
|
|
| 7 | 335912-П29 |
Шайба 14,5 Подробнее |
|
|
| 8 | 375-1001047 |
Отражатель кронштейна подвески двигателя Подробнее |
|
|
| 9 | 258056-П29 |
Шплинт 4х40 Подробнее |
|
|
 |
10 | 250907-П29 |
Гайка М18х1,5 Подробнее |
|
| 11 | 375-1001055 |
Накладка подушек задней опоры двигателя в сборе Подробнее |
|
|
| 12 | 256906-П |
Заклепка 14х45 Подробнее |
|
|
| 13 | 336389-П29 |
Шайба 14,5 Подробнее |
|
|
| 14 | 375-1001045-А |
Подушка опоры двигателя верхняя Подробнее |
|
|
| 15 | 375-1001051 |
Кронштейн задней опоры двигателя левый Подробнее |
|
|
| 16 | 375-1001056 |
Втулка распорная подушек задней опоры двигателя Подробнее |
|
|
| 17 | 332761-П29 |
Болт М18х1,5х108 Подробнее |
|
|
| 18 | 375-1001052-А |
Подушка опоры двигателя нижняя Подробнее |
|
|
| 18 | 375-1001052-А |
Подушка опоры двигателя нижняя Подробнее |
|
|
| 19 | 336017-П29 |
Шайба 14,5 Подробнее |
|
|
| 20 | 250870-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 21 | 258041-П29 |
Шплинт 3,2х32 Подробнее |
|
|
| 22 | 336022-П29 |
Шайба 20,5 Подробнее |
|
|
| 23 | 336023-П29 |
Шайба 20,5 Подробнее |
|
|
| 24 | 375-1001045-А |
Подушка опоры двигателя верхняя Подробнее |
|
|
| 25 | 375-1001053 |
Втулка распорная передней опоры двигателя Подробнее |
|
