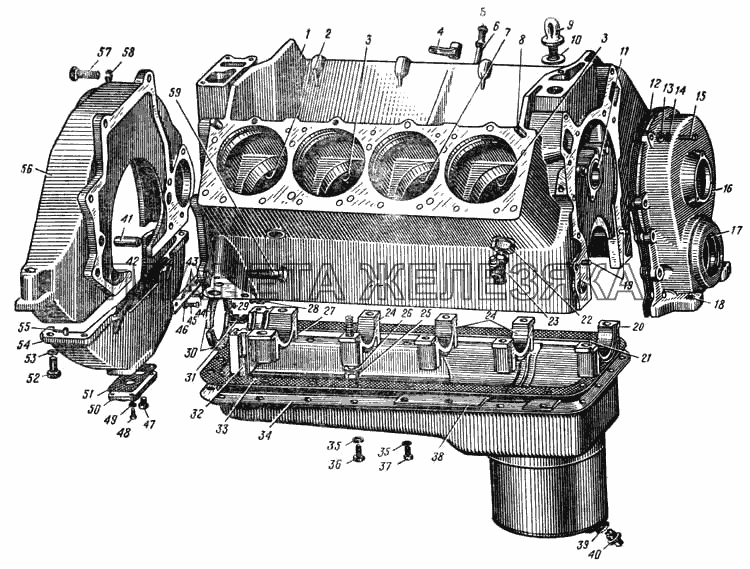

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 300036-П8 |
Штуцер Подробнее |
|
||
| 375-1002006-Б |
Блок цилиндров Подробнее |
|
||
| 375-1002310 |
Картер маховика в сборе Подробнее |
|
||
| 1 | 130-1002015-Б |
Блок цилиндров Подробнее |
|
|
| 2 | 130-1006026 |
Втулка задней шейки распределительного вала (заготовка) Подробнее |
|
|
| 3 | 130-1006027 |
Втулка промежуточных шеек распределительного вала (заготовка) Подробнее |
|
|
| 4 | 131-1009057 |
Хомут крепления трубки Подробнее |
|
|
| 5 | 131-1009050-А2 |
Указатель уровня масла двигателя в сборе Подробнее |
|
|
| 6 | 131-1009058 |
Трубка указателя уровня масла в сборе Подробнее |
|
|
| 7 | 130-1006025 |
Втулка средней шейки распределительного вала (заготовка) Подробнее |
|
|
| 8 | 306172-П |
Штифт 14х32 головки блока цилиндров установочный Подробнее |
|
|
| 9 | 127-2402174 |
Винт подъема двигателя грузовой Подробнее |
|
|
| 10 | 305561-П |
Шайба 19 грузового винта Подробнее |
|
|
| 11 | 130-1006024 |
Втулка передней шейки распределительного вала (заготовка) Подробнее |
|
|
 |
12 | 130-1002064 |
Прокладка крышки распределительных шестерен Подробнее |
|
| 13 | 252006-П8 |
Шайба 10 Подробнее |
|
|
| 14 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 15 | 201500-П8 |
Болт М10х32 Подробнее |
|
|
 |
16 | 130-1002060-Б |
Крышка распределительных шестерен Подробнее |
|
| 17 | 120-2402052-А3 |
Сальник переднего конца коленчатого вала в сборе Подробнее |
|
|
| 18 | 130-1002073 |
Втулка крышки распределительных шестерен Подробнее |
|
|
| 19 | 305400-П |
Штифт 10х20 Подробнее |
|
|
| 20 | 130-1005140 |
Крышка переднего коренного подшипника коленчатого вала Подробнее |
|
|
| 21 | 110-1005062 |
Штифт крышки переднего подшипника установочный Подробнее |
|
|
| 22 | 300172-П8 |
Переходник сливного крана водяной рубашки двигателя Подробнее |
|
|
| 23 | 375-1305010 |
Кран сливной в сборе Подробнее |
|
|
| 24 | 130-1005143 |
Крышка промежуточного коренного подшипника коленчатого вала Подробнее |
|
|
| 25 | 301219-П |
Болт М14х75 крепления крышек коренных подшипников Подробнее |
|
|
| 26 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
| 27 | 130-1005152 |
Крышка заднего коренного подшипника коленчатого вала Подробнее |
|
|
| 28 | 111-1005167 |
Прокладка крышки заднего подшипника левая Подробнее |
|
|
| 29 | 130-1005169 |
Штифт крышки заднего подшипника установочный Подробнее |
|
|
 |
30 | 130-1005154 |
Набивка сальника заднего подшипника Подробнее |
|
| 31 | 111-1005166 |
Прокладка крышки заднего подшипника правая Подробнее |
|
|
| 32 | 111-1005156 |
Уплотнитель заднего подшипника боковой Подробнее |
|
|
 |
33 | 130-1009040 |
Прокладка масляного картера Подробнее |
|
| 34 | 375-1009009 |
Картер масляный в сборе с прокладкой и пробкой Подробнее |
|
|
| 35 | 252155-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 36 | 201456-П8 |
Болт М8х20 Подробнее |
|
|
| 37 | 201452-П8 |
Болт М8х12 крепления перегородки Подробнее |
|
|
| 38 | 131-1009020 |
Перегородка масляного картера Подробнее |
|
|
| 39 | 130-1009213 |
Прокладка спускной пробки Подробнее |
|
|
| 40 | 305045-П |
Пробка масляного картера спускная, магнитная Подробнее |
|
|
| 41 | 305491-П |
Штифт 18х35 картера маховика установочный Подробнее |
|
|
| 42 | 375-1002315-Б |
Прокладка картера маховика Подробнее |
|
|
| 43 | 375-1002323 |
Пластина прижимная Подробнее |
|
|
| 44 | 221605-П8 |
Винт М6х16 прижимной пластины Подробнее |
|
|
| 45 | 220103-П8 |
Винт М6х12 Подробнее |
|
|
| 46 | 252174-П8 |
Шайба пружинная 6 Подробнее |
|
|
| 47 | 262542-П8 |
Пробка 1/4" Подробнее |
|
|
| 48 | 201456-П8 |
Болт М8х20 Подробнее |
|
|
| 49 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 50 | 375-1002363 |
Крышка маслосборника Подробнее |
|
|
| 51 | 375-1002365 |
Прокладка крышки маслосборника Подробнее |
|
|
| 52 | 201497-П8 |
Болт М10х25 Подробнее |
|
|
| 53 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 54 | 375-1002313 |
Картер маховика (нижняя часть) Подробнее |
|
|
| 55 | 305400-П |
Штифт 10х20 Подробнее |
|
|
| 56 | 375-1002312 |
Картер маховика (верхняя часть) Подробнее |
|
|
| 57 | 201546-П8 |
Болт М12х45 крепления картера маховика Подробнее |
|
|
| 58 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 59 | 201550-П8 |
Болт М12х60 крепления картера маховика Подробнее |
|
