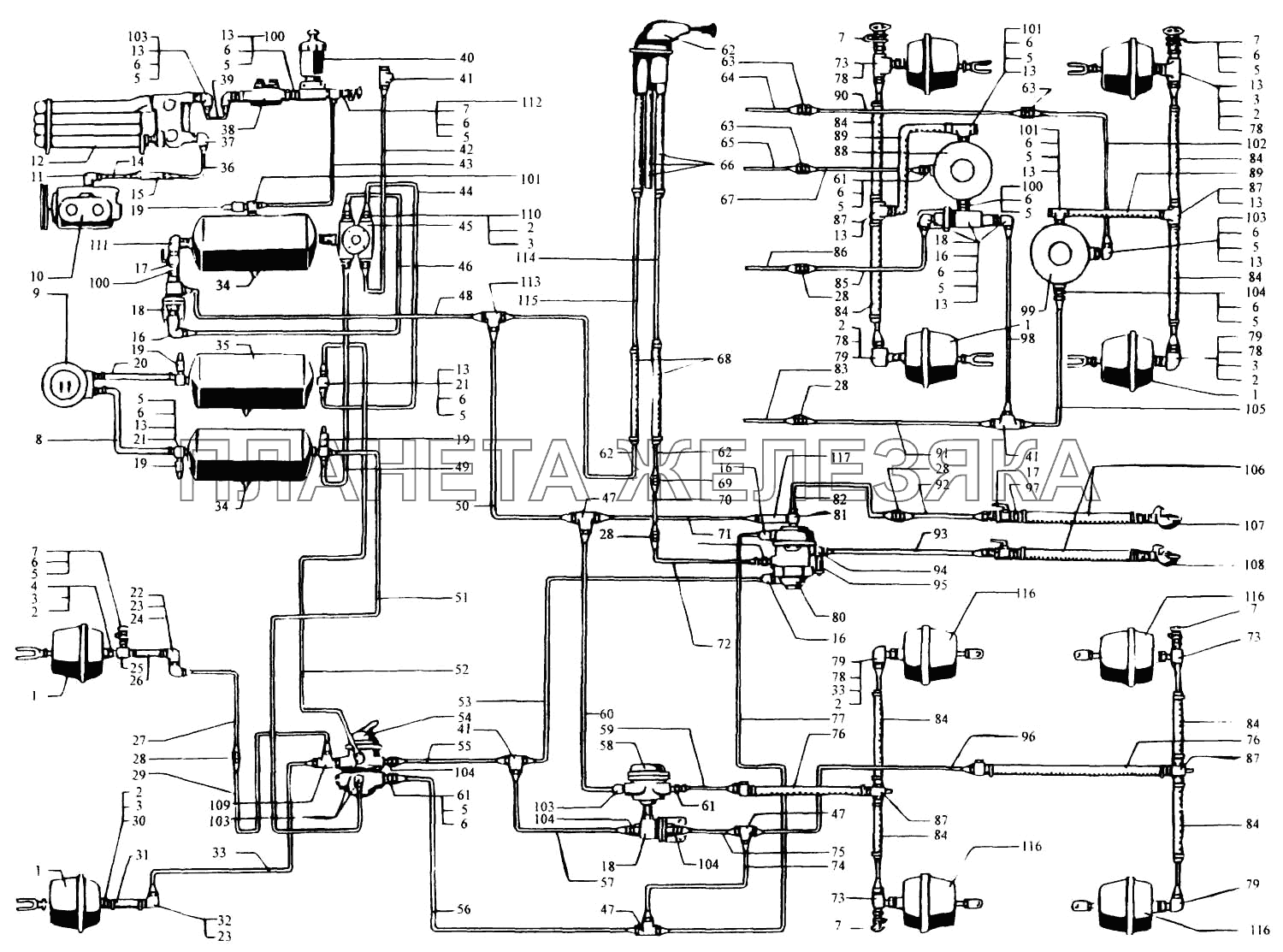

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | Н137.07.000 |
Камера тормозная типа 30" передн. Подробнее |
|
|
| 2 | 256Б-6801127-01 |
Кольцо 014-018-25-2-2 Подробнее |
|
|
| 3 | 6505-3506712 |
Шайба Подробнее |
|
|
| 4 | 314612-П29 |
Штуцер ввертный К 1/4"хМ16х1,5 Подробнее |
|
|
| 5 | 256Б1-3570138 |
Кольцо 020-025-30-1-2 Подробнее |
|
|
| 6 | 256Б1-3506017 |
Шайба уплотнительная Подробнее |
|
|
| 7 | 13.3515310 |
Клапан контрольного вывода в сборе Подробнее |
|
|
| 8 | 260-3830026 |
Шланг соединительвый Подробнее |
|
|
| 9 | 11.3830 |
Манометр двухстрелочный Подробнее |
|
|
 |
10 | 161.3509012 |
Компрессор Подробнее |
|
| 11 | 314541-П29 |
Угольник К 3/8"хМ20х1,5 Подробнее |
|
|
| 12 | 11.3511010 |
Водоотделитель в сборе Подробнее |
|
|
| 13 | 349507-П29 |
Гайка М22х1,5 Подробнее |
|
|
| 14 | 260-3506201-30 |
Трубка от компрессора к влагомаслоотделителю передняя Подробнее |
|
|
| 15 | 255-3506211 |
Шланг соединительный Подробнее |
|
|
| 15 | 255С-3506211 |
Шланг соединительный Подробнее |
|
|
| 16 | 347264-П29 |
Угольник М22х1,5 М16х1,5 Подробнее |
|
|
| 17 | 12.3520010 |
Кран разобщительный в сборе Подробнее |
|
|
 |
18 | 100-3562010 |
Клапан двухмагистральный в сборе Подробнее |
|
| 19 | ММ124-3810600 |
Датчик снижения давления Подробнее |
|
|
| 20 | 260-3830028 |
Шланг соединительвый Подробнее |
|
|
| 21 | 347354-П29 |
Тройник М22х1,5 М16х1,5 Подробнее |
|
|
 |
22 | 314537-П29 |
Угольник ввертный К 1/4"хМ16х1,5 Подробнее |
|
 |
23 | 250640-П29 |
Гайка М20х1,5 Подробнее |
|
| 24 | 255Б-3506078 |
Угольник проходной Подробнее |
|
|
| 25 | 6444-3515326 |
Штуцер клапана контрольного вывода Подробнее |
|
|
| 26 | 255БС-3506061 |
Шланг к правой передней тормозной камере Подробнее |
|
|
| 27 | 65032-3506280 |
Трубка к правой передней тормозной камере передняя Подробнее |
|
|
| 28 | 314625-П29 |
Штуцер Подробнее |
|
|
| 29 | 65032-3506283 |
Трубка к правой передней тормозной камере задняя Подробнее |
|
|
| 29 | 65032-3506283-10 |
Трубка к правой передней тормозной камере задняя Подробнее |
|
|
| 30 | 346821-П29 |
Штуцер Подробнее |
|
|
| 31 | 255Б-3506061-02 |
Шланг к левой передней тормозной камере Подробнее |
|
|
| 31 | 255БС-3506061-02 |
Шланг к левой передней тормозной камере Подробнее |
|
|
| 32 | 347283-П29 |
Угольник проходной Подробнее |
|
|
| 33 | 65032-3506281 |
Трубка к левой передней тормозной камере Подробнее |
|
|
 |
34 | 100-3513110 |
Клапан слива конденсата Подробнее |
|
| 35 | 260-3513015 |
Ресивер А40-280 Подробнее |
|
|
| 36 | 65032-3506204 |
Трубка от компрессора к водоотделителю задняя Подробнее |
|
|
| 37 | 256Б-3506095 |
Угольник Подробнее |
|
|
| 38 | 11.3512010 |
Регулятор давления с предохранительным клапаном в сборе Подробнее |
|
|
| 39 | 65032-3506206 |
Трубка к регулятору давления Подробнее |
|
|
| 40 | 11.3515150-ПХЛ |
Противозамерзател ь Подробнее |
|
|
| 41 | 314538-П29 |
Тройник проходной М16х1,5 Подробнее |
|
|
| 42 | 65101-3506251 |
Трубка к потребителям Подробнее |
|
|
| 43 | 65032-3506207 |
Трубка к конденсационному ресиверу Подробнее |
|
|
| 44 | 65101-3506228 |
Трубка к ресиверу задних тормозов Подробнее |
|
|
| 45 | 11.3515410 |
Клапан защитный четырехконтурный в сборе Подробнее |
|
|
| 46 | 65101-3506249 |
Трубка от четырехконтурного клапана к двух-магистральному клапану Подробнее |
|
|
| 47 | 346316-П29 |
Тройник М22х1,5 М16х1,5 Подробнее |
|
|
| 48 | 6322-3506270 |
Трубка от двухмагистрального клапана к тройнику развода воздуха Подробнее |
|
|
| 49 | 5444-3506224 |
Трубка к ресиверу передних тормозов Подробнее |
|
|
| 50 | 6322-3506320 |
Трубка питания регулятора тормозных сил среднего моста передняя Подробнее |
|
|
| 51 | 5444-3506245 |
Трубка к нижней секции тормозного крана Подробнее |
|
|
| 51 | 65032-3506245 |
Трубка к нижней секции тормозного крана Подробнее |
|
|
| 52 | 5444-3506241 |
Трубка к верхней секции тормозного крана Подробнее |
|
|
| 52 | 65032-3506241 |
Трубка к верхней секции тормозного крана Подробнее |
|
|
| 53 | 6443-3506345 |
Трубка от тормозного крана к двухпроводному клапану задняя Подробнее |
|
|
| 54 | 100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе Подробнее |
|
|
| 55 | 6443-3506330-10 |
Трубка от тормозного крана к двухпроводному клапану передняя Подробнее |
|
|
| 56 | 6443-3506294 |
Трубка к тормозам заднего моста передняя Подробнее |
|
|
| 57 | 6443-3506484 |
Трубка от переднего контура к двухмагистральному клапану Подробнее |
|
|
| 58 | 11.3518010 |
Клапан ускорительный в сборе Подробнее |
|
|
| 59 | 65032-3506299 |
Трубка к тормозам среднего моста Подробнее |
|
|
| 60 | 6437-3506274-11 |
Трубка питания ускорительного клапана задняя Подробнее |
|
|
| 61 | 347509-П29 |
Штуцер ввертной М22х1,5 Подробнее |
|
|
 |
62 | 100-3537010 |
Кран тормозной обратного действия с ручным управлением в сборе Подробнее |
|
| 62 | 6444-3506254 |
Трубка крана ручного управления Подробнее |
|
|
| 63 | 346835-П29 |
Штуцер проходной Подробнее |
|
|
| 64 | 65032-3506488 |
Трубка питания регулятора тормозных сил заднего моста передняя Подробнее |
|
|
| 65 | 5444-3506272 |
Трубка питания регулятора тормозных сил среднего моста передняя Подробнее |
|
|
| 66 | 258Б1-3506412 |
Шланг соединительный в сборе Подробнее |
|
|
| 66 | 258Б1-3506412 |
Шланг соединительный в сборе Подробнее |
|
|
| 67 | 6443-3506274 |
Трубка питания регулятора тормозных сил среднего моста задняя Подробнее |
|
|
| 67 | 65032-3506274 |
Трубка питания регулятора тормозных сил среднего моста задняя Подробнее |
|
|
| 68 | 250Б-3506418 |
Шланг соединительный Подробнее |
|
|
| 68 | 250БС-3506418 |
Шланг Подробнее |
|
|
| 69 | 260-3506706 |
Штуцер Подробнее |
|
|
| 70 | 6322-3506360 |
Трубка от ручного крана к двухпроводному клапану передняя Подробнее |
|
|
| 71 | 64431-3506324 |
Трубка питания двухпроводного клапана Подробнее |
|
|
| 72 | 6443-3506368 |
Трубка от ручного крана к двухпроводному клапану задняя Подробнее |
|
|
| 73 | 65032-3506014 |
Тройник контрольного клапана Подробнее |
|
|
| 74 | 6443-3506289 |
Трубка к тормозам заднего моста средняя Подробнее |
|
|
| 75 | 6443-3506347 |
Трубка от заднего контура к двухмагистральному клапану Подробнее |
|
|
| 76 | 250-3506086-11 |
Шланг к задним тормозным камерам Подробнее |
|
|
| 76 | 250С-3506086-11 |
Шланг к задним тормозным камерам Подробнее |
|
|
| 77 | 6443-3506346 |
Трубка от заднего контура к двухпроводному клапану Подробнее |
|
|
| 78 | 250636-П29 |
Гайка М16х1,5 Подробнее |
|
|
| 79 | 6505-3506708 |
Угольник Подробнее |
|
|
 |
80 | 100-3522010 |
Клапан управления тормозной системой прицепа с двухпроводным приводом в сборе Подробнее |
|
| 81 | 347309-П29 |
Тройник Подробнее |
|
|
| 82 | 6443-3506326-20 |
Трубка к соединительной головке магистрали питания передняя Подробнее |
|
|
| 83 | 6443-3506330 |
Трубка от тормозного крана Подробнее |
|
|
| 84 | 6443-3506301 |
Шланг к тормозным камерам заднего моста Подробнее |
|
|
| 84 | 644301-3506301 |
Шланг к тормозным камерам заднего моста Подробнее |
|
|
| 85 | 65032-3506289 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста задняя Подробнее |
|
|
| 86 | 6443-3506286 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя Подробнее |
|
|
| 86 | 65032-3506286 |
Трубка от тормозного крана к регулятору тормозных сил среднего моста передняя Подробнее |
|
|
| 87 | 65032-3506713 |
Тройник Подробнее |
|
|
| 88 | 11.3533010-50 |
Регулятор тормозных сил Подробнее |
|
|
| 89 | 65032-3506086-10 |
Шланг к задним тормозным камерам Подробнее |
|
|
| 89 | 650321-3506086-10 |
Шланг к задним тормозным камерам Подробнее |
|
|
| 90 | 65032-3506489 |
Трубка питания регулятора тормозных сил заднего моста средняя Подробнее |
|
|
| 91 | 65032-3506476 |
Трубка от тормозного крана к регулятору тормозных сил заднего моста средняя Подробнее |
|
|
| 92 | 6443-3506327-10 |
Трубка к соединительной головке магистрали питания задняя Подробнее |
|
|
| 93 | 6443-3506376-20 |
Трубка к разобщительному крану магистрали управления Подробнее |
|
|
| 94 | 346355-П29 |
Тройник Подробнее |
|
|
| 95 | ММ125-3810600 |
Датчик пневматический сигнала торможения ММ125 Подробнее |
|
|
| 96 | 65032-3506296 |
Трубка к тормозам заднего моста средняя Подробнее |
|
|
| 97 | 346806-П29 |
Штуцер Подробнее |
|
|
| 98 | 6443-3506464 |
Трубка от тормозного крана к двухмагистральному клапану Подробнее |
|
|
| 99 | 11.3533010-40 |
Регулятор тормозных сил Подробнее |
|
|
| 100 | 347596-П29 |
Штуцер М22х1,5 Подробнее |
|
|
| 101 | 260-3506018 |
Тройник Подробнее |
|
|
| 102 | 65032-3506490 |
Трубка питания регулятора тормозных сил заднего моста задняя Подробнее |
|
|
| 103 | 347223-П29 |
Угольник М22х1,5 Подробнее |
|
|
| 104 | 347527-П29 |
Штуцер М22х1,5 М16х1,5 Подробнее |
|
|
| 105 | 65032-3506477 |
Трубка от тормозного крана к регулятору тормозных сил заднего моста задняя Подробнее |
|
|
| 106 | 5444-3506380-01 |
Шланг Подробнее |
|
|
| 106 | 544401-3506380-01 |
Шланг Подробнее |
|
|
| 107 | 11.3521410 |
Головка соединительная магистрали питания тип "Палм" Подробнее |
|
|
| 108 | 11.3521411 |
Головка соединительная тип "Палм" Подробнее |
|
|
| 109 | 347381-П29 |
Тройник М16х1,5 М22х1,5 Подробнее |
|
|
| 110 | 347486-П29 |
Штуцер 10 проходной Подробнее |
|
|
| 111 | 6510-3520030 |
Угольник разобщительного крана Подробнее |
|
|
| 112 | 260В-3506090 |
Втулка Подробнее |
|
|
| 113 | 260-3506293-10 |
Тройник Подробнее |
|
|
| 114 | 255Б-3506254-01 |
Трубка подвода воздуха Подробнее |
|
|
| 115 | 256Б1-3506254-01 |
Трубка к крану ручного управления Подробнее |
|
|
| 116 | К072-3519210-01 |
Камера тормозная тип 24 задняя в сборе Подробнее |
|
|
| 117 | 11.3515510 |
Клапан обрыва в сборе Подробнее |
|
