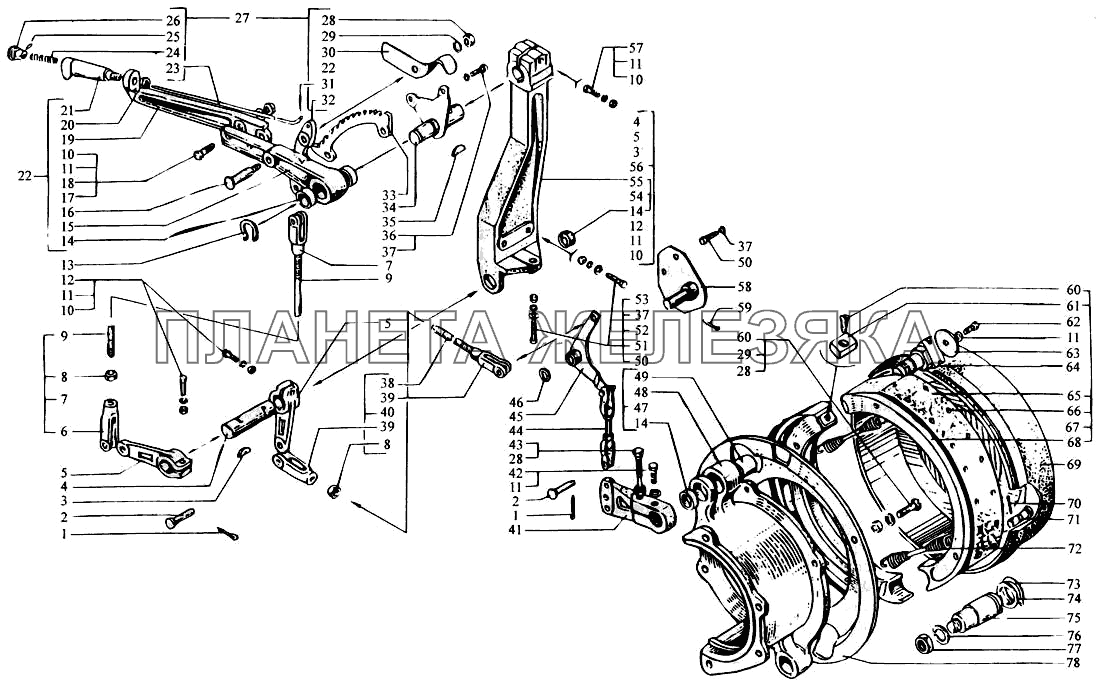

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 201454-П29 |
Болт М8х1,25х16 Подробнее |
|
||
| 250-5130030-01 |
Уплотнитель Подробнее |
|
||
| 250-5130046 |
Уплотнитель Подробнее |
|
||
| 250-5130047 |
Накладка Подробнее |
|
||
| 1 | 258039-П29 |
Шплинт разводной 3х20 Подробнее |
|
|
 |
2 | 260058-П29 |
Палец 10х30 Подробнее |
|
| 3 | 347001-П2 |
Шпонка сегментная 6х9 Подробнее |
|
|
| 4 | 260-3508128 |
Вал Подробнее |
|
|
| 5 | 210-1602105-А1 |
Рычаг валика Подробнее |
|
|
| 6 | 200-3508045-02 |
Вилка тяги Подробнее |
|
|
| 7 | 250-3508042-10 |
Тяга передняя в сборе Подробнее |
|
|
 |
8 | 250513-П29 |
Гайка М10х1 Подробнее |
|
| 9 | 250-3508046-10 |
Тяга задняя Подробнее |
|
|
| 10 | 250512-П29 |
Гайка М10х1,5 Подробнее |
|
|
| 11 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
12 | 200319-П29 |
Болт М10х1,5х50 Подробнее |
|
| 13 | 250-3508057 |
Кольцо Б25 Подробнее |
|
|
| 14 | 250-3507069 |
Втулка малая Подробнее |
|
|
| 15 | 250-3508021-10 |
Рычаг Подробнее |
|
|
| 16 | 250-3508031 |
Ось собачки Подробнее |
|
|
 |
17 | 200315-П29 |
Болт М10х1,5х40 Подробнее |
|
 |
18 | 201501-П29 |
Болт М10х1,5х35 Подробнее |
|
| 19 | 250-3508020-10 |
Удлинитель рычага Подробнее |
|
|
| 20 | 250559-П29 |
Гайка М14х1,5 Подробнее |
|
|
| 21 | 250-3508025 |
Рукоятка Подробнее |
|
|
| 22 | 250-3508018-10 |
Рычаг Подробнее |
|
|
| 23 | 250-3508028-11 |
Тяга собачки Подробнее |
|
|
| 24 | 250-3508036 |
Пружина Подробнее |
|
|
| 25 | 258336-П29 |
Штифт 2х12 Подробнее |
|
|
| 26 | 250-3508038 |
Головка тяги Подробнее |
|
|
| 27 | 250-3508015-21 |
Рычаг в сборе Подробнее |
|
|
| 28 | 250510-П29 |
Гайка М8 Подробнее |
|
|
| 29 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 30 | 250-3710086 |
Рычаг выключателя Подробнее |
|
|
| 31 | 258012-П29 |
Шплинт разводной 2х12 Подробнее |
|
|
| 32 | 250-3508030-20 |
Собачка Подробнее |
|
|
| 33 | 250-3508048-21 |
Сектор Подробнее |
|
|
| 34 | 260-3508050 |
Пластина рычага в сборе Подробнее |
|
|
| 35 | 347104-П2 |
Шпонка Подробнее |
|
|
| 36 | 201558-П29 |
Болт М12х1,25х18 Подробнее |
|
|
| 37 | 252137-П2 |
Шайба 12 пружинная Подробнее |
|
|
| 38 | 260-3508046 |
Тяга Подробнее |
|
|
| 39 | 200Т-3508045-02 |
Вилка Подробнее |
|
|
| 40 | 260-3508042 |
Тяга в сборе Подробнее |
|
|
| 41 | 255Б-3507045-01 |
Рычаг регулировочный Подробнее |
|
|
 |
42 | 201505-П29 |
Болт М10х1,5х45 Подробнее |
|
| 43 | 348548-П29 |
Болт установочный М8х80 Подробнее |
|
|
| 44 | 250-3508090 |
Тяга в сборе Подробнее |
|
|
| 45 | 260-3508069 |
Рычаг со втулками Подробнее |
|
|
| 46 | 345020-П29 |
Шайба Подробнее |
|
|
| 47 | 260-3507010 |
Суппорт со втулками в сборе Подробнее |
|
|
| 48 | 260-3507012 |
Суппорт Подробнее |
|
|
| 49 | 250-3507029 |
Втулка большая Подробнее |
|
|
 |
50 | 201542-П29 |
Болт М12х1,75х30 Подробнее |
|
| 51 | 201546-П29 |
Болт М12х1,75х45 Подробнее |
|
|
 |
52 | 252007-П29 |
Шайба 12 Подробнее |
|
 |
53 | 250514-П29 |
Гайка М12х1,75 Подробнее |
|
| 54 | 260-3508062 |
Кронштейн с втулками Подробнее |
|
|
| 55 | 260-3508067 |
Кронштейн Подробнее |
|
|
| 56 | 260-3508060 |
Кронштейн с рычагами Подробнее |
|
|
 |
57 | 201509-П29 |
Болт М10х60 Подробнее |
|
| 58 | 260-3508200 |
Опора рычага Подробнее |
|
|
| 59 | 258069-П29 |
Шплинт разводной 5х36 Подробнее |
|
|
| 60 | 221666-П29 |
Винт М8х25 Подробнее |
|
|
| 61 | 255Б-3507024-Б |
Сухарь колодки Подробнее |
|
|
 |
62 | 201493-П29 |
Болт М10х1,5х16 Подробнее |
|
| 63 | 260-3507096 |
Шайба ограничительная Подробнее |
|
|
| 64 | 250-3507030-10 |
Кулак разжимной Подробнее |
|
|
| 65 | 51-3502105 |
Накладка колодки Подробнее |
|
|
| 66 | 346904-П |
Заклепка 5х12 Подробнее |
|
|
| 67 | 255Б-3507014-Б |
Колодка в сборе Подробнее |
|
|
| 68 | 255Б-3507015-Б |
Колодка тормоза Подробнее |
|
|
| 69 | 260-3507052 |
Барабан Подробнее |
|
|
| 70 | 258053-П29 |
Шплинт разводной 4х25 Подробнее |
|
|
| 71 | 255Б-3507046 |
Палец стяжной пружины Подробнее |
|
|
| 72 | 255Б-3507047 |
Пружина стяжная Подробнее |
|
|
| 73 | 250Б-3502134 |
Кольцо стопорное 6х32 Подробнее |
|
|
| 74 | 345056-П29 |
Шайба оси колодок Подробнее |
|
|
| 75 | 255Б-3507022-Б |
Ось колодок Подробнее |
|
|
| 76 | 252142-П2 |
Шайба 22 Подробнее |
|
|
 |
77 | 250659-П29 |
Гайка М22х1,5 Подробнее |
|
| 78 | 255Б-3507062-В1 |
Диск защитный Подробнее |
|
