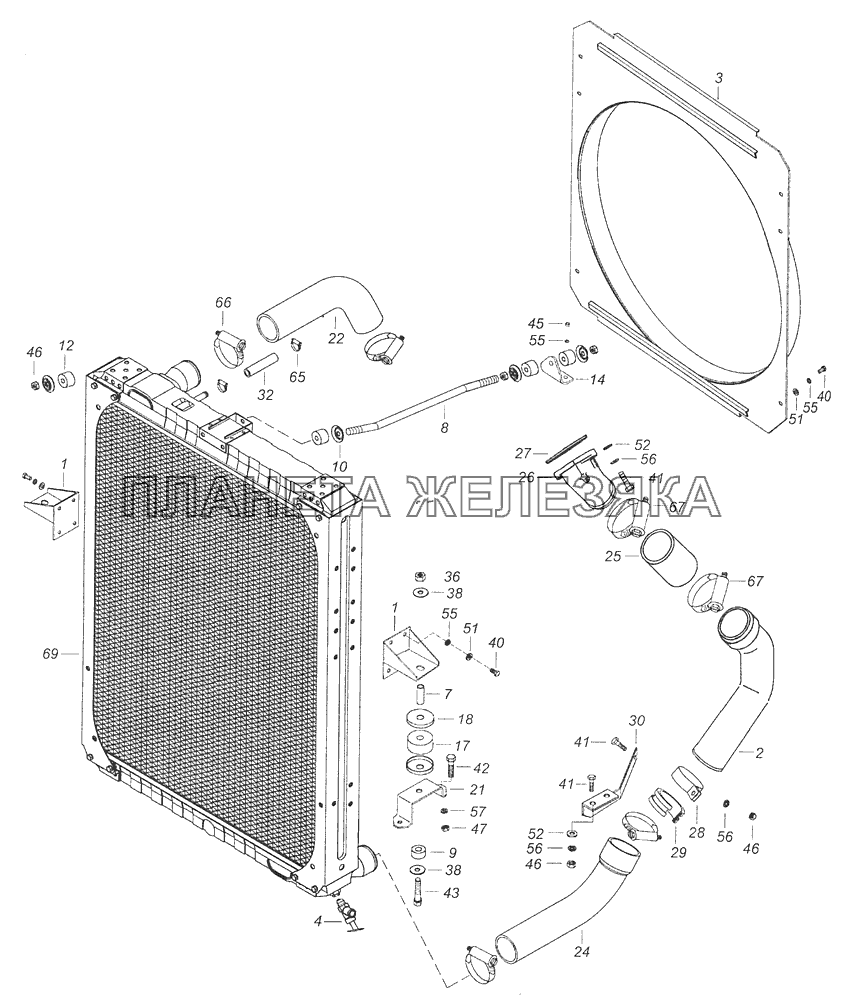

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6350-1302077 |
Кронштейн подвески радиатора Подробнее |
|
|
| 2 | 65115-1303060-20 |
Труба радиатора нижняя Подробнее |
|
|
| 3 | 65115-1309012-40 |
Кожух вентилятора Подробнее |
|
|
 |
4 | 5320-8105010 |
Кран сливной в сборе Подробнее |
|
 |
7 | 5320-1302031 |
Втулка распорная Подробнее |
|
| 8 | 65115-1302035 |
Тяга крепления радиатора Подробнее |
|
|
| 9 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 10 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
| 12 | 5320-1302040 |
Буфер тяги крепления радиатора Подробнее |
|
|
| 14 | 6520-1302048 |
Кронштейн Подробнее |
|
|
 |
17 | 5320-1302060 |
Подушка подвески радиатора Подробнее |
|
| 18 | 5320-1302062 |
Чашка подвески радиатора Подробнее |
|
|
| 21 | 65115-1302079 |
Скоба подвески радиатора Подробнее |
|
|
 |
22 | 65115-1303010 |
Рукав Подробнее |
|
| 24 | 65115-1303026-10 |
Рукав Подробнее |
|
|
 |
25 | 5320-1303027-01 |
Рукав Подробнее |
|
 |
26 | 54115-1303058-10 |
Патрубок подводящий водяного трубопровода Подробнее |
|
 |
27 | 5320-1303063 |
Прокладка подводящего патрубка Подробнее |
|
| 28 | 5297-1303076 |
Хомут Подробнее |
|
|
| 29 | 5297-1303079 |
Прокладка хомута Подробнее |
|
|
| 30 | 65115-1303079 |
Кронштейн трубы радиатора нижней Подробнее |
|
|
| 32 | 5320-1311063-02 |
Рукав Подробнее |
|
|
| 36 | 251647 |
Гайка М12х1,25-6Н ОСТ 37.001.197-97 Подробнее |
|
|
| 38 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее |
|
|
| 40 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 41 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 42 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 43 | 1/55413/21 |
Болт М12х1,25-6gх75 Подробнее |
|
|
| 45 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 46 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 47 | 1/61036/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 51 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 52 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 55 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 56 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 57 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 65 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
|
| 66 | 45104998010590 |
Хомут ТОRRО 60-80/12-С7W1 Подробнее |
|
|
| 67 | 45104998010690 |
Хомут ТОRRО70-90/12-С7W1 Подробнее |
|
|
| 69 | 45104130101121 |
Радиатор Подробнее |
|
