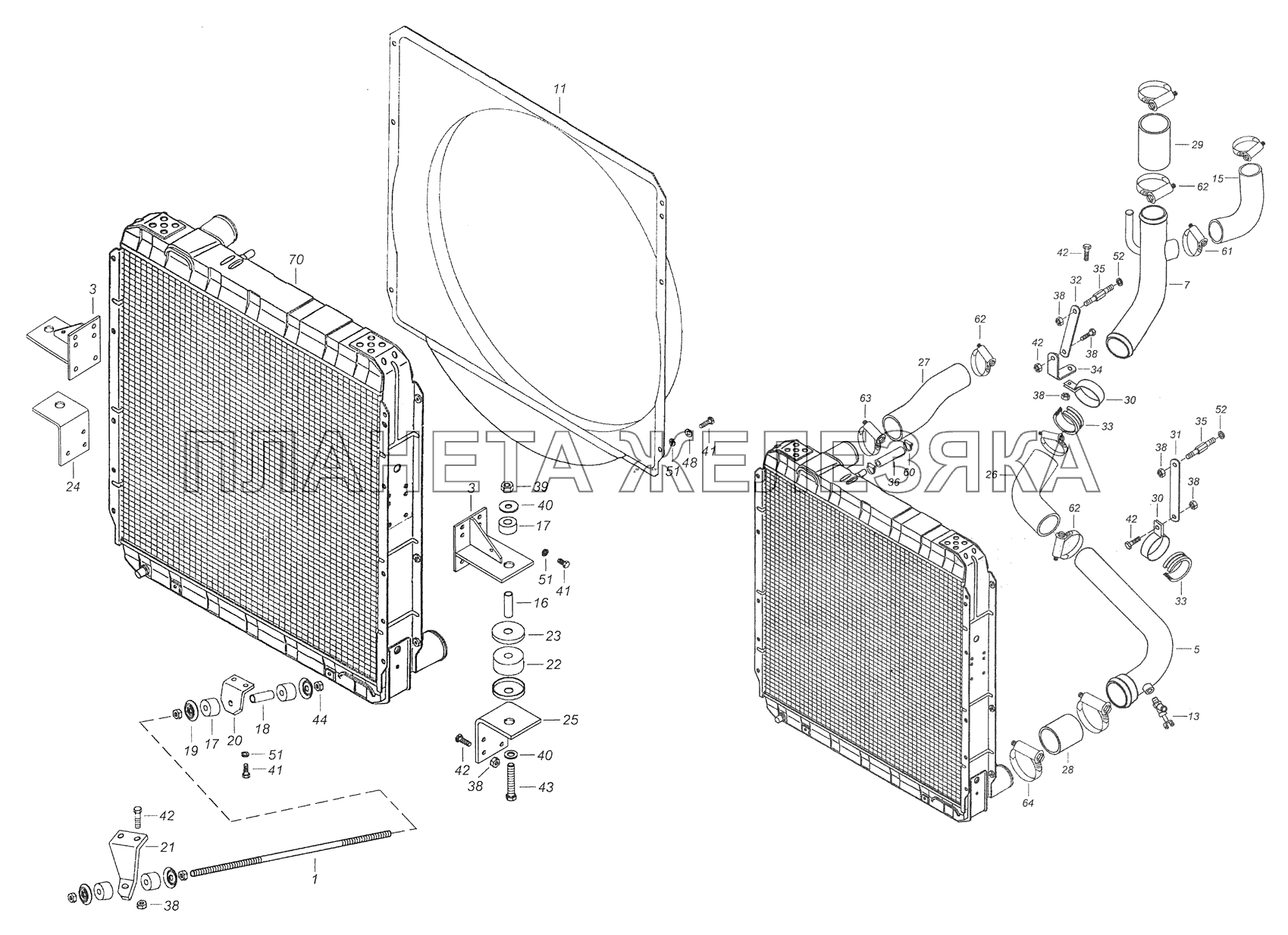

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 43255-1302034 |
Тяга крепления радиатора Подробнее |
|
|
| 3 | 43255-1302077-10 |
Кронштейн подвески радиатора Подробнее |
|
|
| 5 | 54115-1303020-29 |
Труба отводящая нижняя Подробнее |
|
|
| 7 | 54115-1303030-29 |
Труба отводящая верхняя Подробнее |
|
|
| 11 | 43085-1309010-10 |
Кожух вентилятора Подробнее |
|
|
 |
13 | 5320-8105010 |
Кран сливной в сборе Подробнее |
|
| 15 | 7405.1013292-01 |
Рукав Подробнее |
|
|
| 16 | 6520-1302031 |
Втулка распорная Подробнее |
|
|
| 17 | 5320-1302037 |
Подушка крепления радиатора Подробнее |
|
|
| 18 | 65115-1302037 |
Втулка распорная тяги Подробнее |
|
|
| 19 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
| 20 | 43255-1302047-10 |
Кронштейн тяги радиатора задний Подробнее |
|
|
| 21 | 43255-1302048-10 |
Кронштейн тяги радиатора передний Подробнее |
|
|
 |
22 | 5320-1302060 |
Подушка подвески радиатора Подробнее |
|
| 23 | 5320-1302062 |
Чашка подвески радиатора Подробнее |
|
|
| 24 | 54115-1302078-10 |
Кронштейн радиатора правый Подробнее |
|
|
| 25 | 54115-1302079-10 |
Скоба подвески радиатора Подробнее |
|
|
| 26 | 52974-1303010 |
Рукав Подробнее |
|
|
 |
27 | 54115-1303010-29 |
Рукав Подробнее |
|
| 28 | 54115-1303026-29 |
Рукав Подробнее |
|
|
 |
29 | 54115-1303027-29 |
Рукав Подробнее |
|
| 30 | 6560-1303076 |
Хомут Подробнее |
|
|
| 31 | 54115-1303077-29 |
Кронштейн трубы отводящей нижней Подробнее |
|
|
| 32 | 54115-1303078-29 |
Кронштейн трубы отводящей верхней Подробнее |
|
|
| 33 | 5297-1303079 |
Прокладка хомута Подробнее |
|
|
| 34 | 54115-1303079-29 |
Уголок Подробнее |
|
|
| 35 | 54115-1303179-29 |
Стойка Подробнее |
|
|
| 36 | 5320-1311063-02 |
Рукав Подробнее |
|
|
 |
38 | 251646 |
Гайка М10х1,25-6Н ОСТ 37.001.197-75 Подробнее |
|
| 39 | 251647 |
Гайка М12х1,25-6Н ОСТ 37.001.197-97 Подробнее |
|
|
| 40 | 252045 |
Шайба плоская 12х34 ОСТ 37.001.144-96 Подробнее |
|
|
| 41 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 42 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 43 | 1/55412/31 |
Болт М12х1,25-6gх70 Подробнее |
|
|
| 44 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 48 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 51 | 1/05166/73 |
Шайба 8 пружинная Подробнее |
|
|
| 52 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
|
| 60 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
|
| 61 | 45104998011290 |
Хомут TORRO 30-45/12-C7W1 Подробнее |
|
|
| 62 | 45104998010490 |
Хомут ТОRRО 50-70/12С7-W1 Подробнее |
|
|
| 63 | 45104998010590 |
Хомут ТОRRО 60-80/12-С7W1 Подробнее |
|
|
| 64 | 45104998010690 |
Хомут ТОRRО70-90/12-С7W1 Подробнее |
|
|
| 70 | 45104130101001 |
Радиатор Подробнее |
|
