| ← 5350-8500008-75 Установка платформы | 6350-8500010-70 Платформа в сборе → |

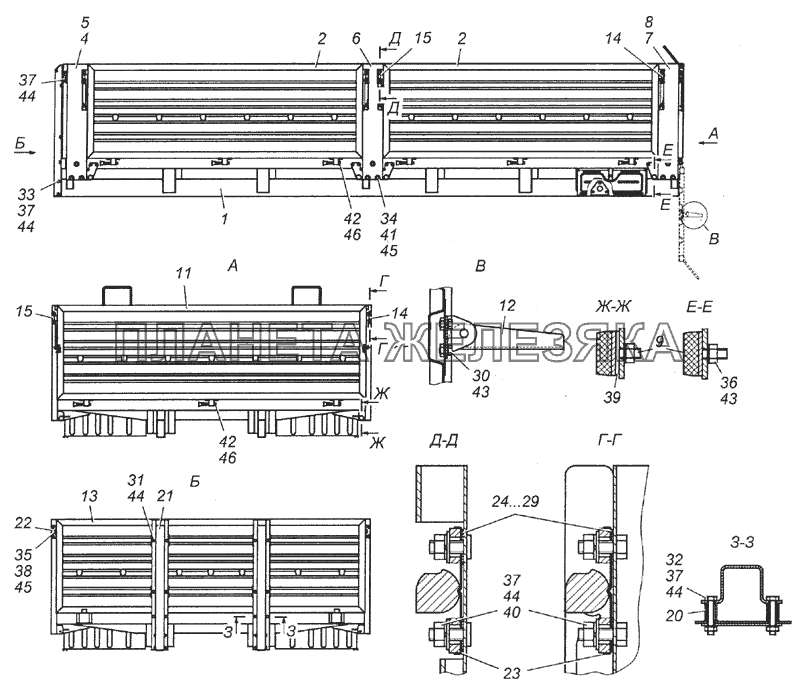

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 4350-8500010-70 |
Платформа в сборе Подробнее |
|
||
| 5350-8500010-70 |
Платформа в сборе Подробнее |
|
||
| 1 | 4350-8501010-70 |
Основание платформы в сборе Подробнее |
|
|
| 1 | 5350-8501010-70 |
Основание платформы в сборе Подробнее |
|
|
| 2 | 5350-8502010-70 |
Борт боковой Подробнее |
|
|
| 4 | 6350-8502040-70 |
Стойка передняя правая Подробнее |
|
|
| 5 | 6350-8502041-70 |
Стойка передняя левая Подробнее |
|
|
| 6 | 6350-8502060-70 |
Стойка средняя Подробнее |
|
|
| 7 | 6350-8502070-70 |
Стойка задняя правая Подробнее |
|
|
| 8 | 6350-8502071-70 |
Стойка задняя левая Подробнее |
|
|
 |
9 | 53215-8502090-70 |
Буфер ограничительный Подробнее |
|
| 11 | 6350-8503010-70 |
Борт задний Подробнее |
|
|
| 12 | 6350-8503040-70 |
Подножка Подробнее |
|
|
| 13 | 5350-8504010-70 |
Борт передний в сборе Подробнее |
|
|
| 14 | 53215-8505028-70 |
Запор бортов правый Подробнее |
|
|
| 15 | 53215-8505029-70 |
Запор бортов левый Подробнее |
|
|
| 20 | 53215-8504030-70 |
Втулка усилителя переднего борта Подробнее |
|
|
| 21 | 5350-8504031-70 |
Усилитель переднего борта Подробнее |
|
|
| 22 | 53215-8504149-70 |
Уголок Подробнее |
|
|
| 23 | 53215-8505043-70 |
Фиксатор рычага Подробнее |
|
|
| 24 | 53215-8505050-05 |
Шайба регулировочная Подробнее |
|
|
| 25 | 53215-8505050-10 |
Шайба регулировочная Подробнее |
|
|
| 26 | 53215-8505050-15 |
Шайба регулировочная Подробнее |
|
|
| 27 | 53215-8505050-20 |
Шайба регулировочная Подробнее |
|
|
| 28 | 53215-8505050-25 |
Шайба регулировочная Подробнее |
|
|
| 29 | 53215-8505050-30 |
Шайба регулировочная Подробнее |
|
|
| 30 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 31 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 32 | 1/13437/21 |
Болт М10х1,25-6gх65 Подробнее |
|
|
| 33 | 1/59716/21 |
Болт М10х1,25-6gх90 Подробнее |
|
|
| 34 | 1/14083/21 |
Болт М14х1,5-6gх35 Подробнее |
|
|
| 35 | 1/59777/31 |
Болт М14х1,5-6gх75 Подробнее |
|
|
| 36 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 37 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 38 | 1/21640/11 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 39 | 1/26462/01 |
Шайба плоская 8,45х35х3 Подробнее |
|
|
| 40 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 41 | 1/05201/01 |
Шайба плоская 14,8х26х3 Подробнее |
|
|
| 42 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
| 43 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 44 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 45 | 1/05171/77 |
Шайба 14 пружинная Подробнее |
|
|
| 46 | 1/07346/01 |
Шплинт разводной 3х30 Подробнее |
|
