| ← 6350-8500008-70 Установка платформы | 5350-8500010-70 Платформа в сборе → |

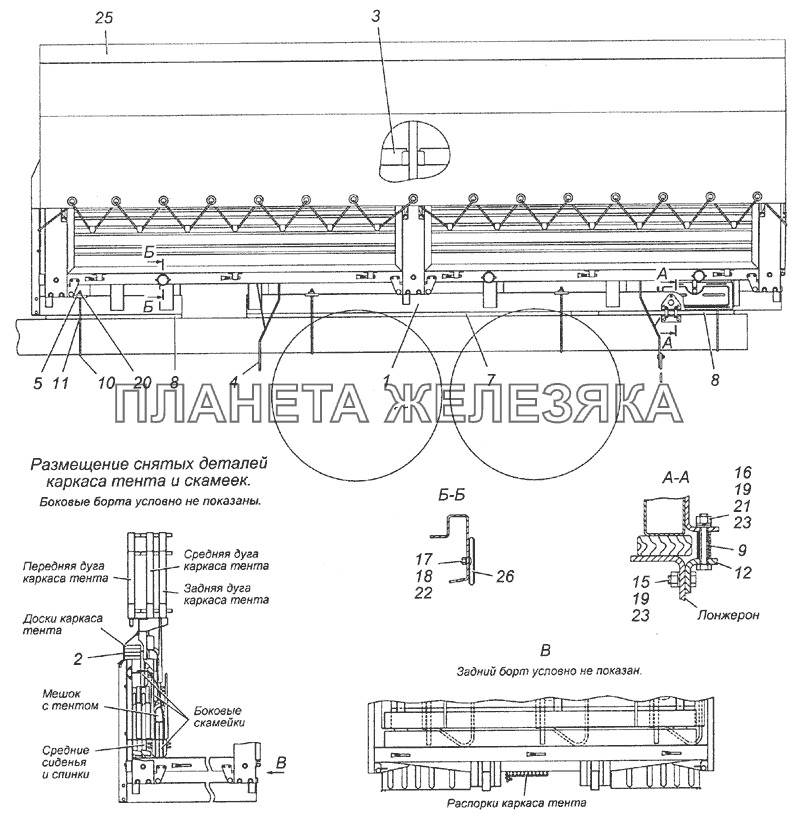

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 5350-8500008-75 |
Установка платформы Подробнее |
|
||
| 5350-8500008-76 |
Установка платформы Подробнее |
|
||
| 1 | 5350-8500010-75 |
Платформа в сборе Подробнее |
|
|
| 2 | 5350-8501196-70 |
Прижим Подробнее |
|
|
| 3 | 5350-8508008-75 |
Каркас тента в сборе Подробнее |
|
|
| 4 | 5350-8511008-75 |
Установка брызговиков Подробнее |
|
|
| 5 | 5320-8521090 |
Обойма хомута с накладкой Подробнее |
|
|
| 7 | 53215-8501019-71 |
Прокладка лонжерона Подробнее |
|
|
| 8 | 6350-8501020-70 |
Прокладка лонжерона Подробнее |
|
|
| 9 | 53215-8504030-70 |
Втулка усилителя переднего борта Подробнее |
|
|
| 10 | 6350-8521083-70 |
Хомут № 2 Подробнее |
|
|
| 11 | 5320-8521089 |
Стяжка Подробнее |
|
|
| 12 | 5320-8521115 |
Угольник фиксирующий платформу, нижний Подробнее |
|
|
| 15 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 16 | 1/55413/31 |
Болт М12х1,25-6gх75 Подробнее |
|
|
| 17 | 1/32762/01 |
Винт М6-6gх16 Подробнее |
|
|
| 18 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 19 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
20 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 21 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 22 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 23 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 25 | 8287-8508020-75 |
Тент платформы в сбореg Подробнее |
|
|
| 26 | 4573725595 |
Световозвращатель ФП310-Е Подробнее |
|
