| ← 4310-8500010-02 Платформа | 43501-8500010-81 Платформа → |

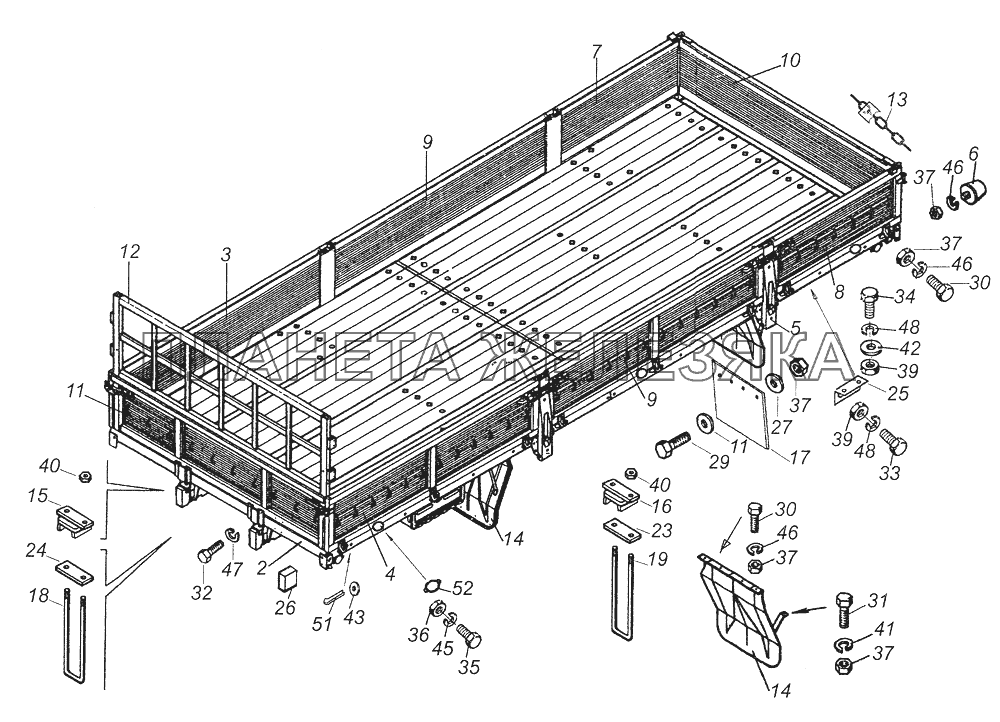

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 43118-8500010-31 |
Платформа Подробнее |
|
||
| 43118-8500010-32 |
Платформа Подробнее |
|
||
| 43118-8500010-33 |
Платформа Подробнее |
|
||
| 2 | 43118-8501010-31 |
Основание платформы в сборе Подробнее |
|
|
| 2 | 43118-8501010-32 |
Основание платформы Подробнее |
|
|
| 2 | 43118-8501010-33 |
Основание платформы Подробнее |
|
|
| 3 | 53212-8502010 |
Борт № 1 боковой правый в сборе Подробнее |
|
|
| 4 | 53212-8502011 |
Борт №1 боковой левый в сборе Подробнее |
|
|
| 5 | 5320-8502040 |
Стойка бокового борта в сборе Подробнее |
|
|
 |
6 | 5320-5001106 |
Буфер рессоры задней подвески кабины в сборе Подробнее |
|
| 7 | 53212-8502100 |
Борт №3 боковой правый в сборе Подробнее |
|
|
| 8 | 53212-8502101 |
Борт № 3 боковой левый в сборе Подробнее |
|
|
| 9 | 53212-8502102 |
Борт № 2 боковой в сборе Подробнее |
|
|
| 10 | 5320-8503010 |
Борт задний в сборе Подробнее |
|
|
| 11 | 53212-8504010 |
Борт передний в сборе Подробнее |
|
|
| 12 | 53212-8504140 |
Надставка переднего борта Подробнее |
|
|
| 13 | 5320-8503190 |
Цепь заднего борта в сборе Подробнее |
|
|
| 14 | 5320-8511053 |
Брызговик задний в сборе Подробнее |
|
|
| 15 | 5320-8521086 |
Обойма хомута с накладкой №1 Подробнее |
|
|
| 16 | 5320-8521090 |
Обойма хомута с накладкой Подробнее |
|
|
| 17 | 43105-8403185-10 |
Щиток грязевой нижний Подробнее |
|
|
| 18 | 5320-8521082 |
Хомут крепления платформы к раме Подробнее |
||
 |
19 | 5320-8521083 |
Хомут № 2 Подробнее |
|
| 23 | 5320-8521089 |
Стяжка Подробнее |
|
|
| 24 | 5320-8521091 |
Стяжка хомута №1 Подробнее |
|
|
| 25 | 5320-8521115 |
Угольник фиксирующий платформу, нижний Подробнее |
|
|
| 26 | 5320-8521092 |
Упор продольного бруса Подробнее |
|
|
| 27 | 5320-3721466 |
Шайба буферная (Б) Подробнее |
|
|
| 29 | 1/60436/21 |
Болт М8-6gх25 Подробнее |
|
|
| 30 | 210378 |
Болт М8х6gх16 Подробнее |
|
|
| 31 | 210385 |
Болт М8-6gх50 ОСТ 37.001.106-75 Подробнее |
|
|
| 32 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 33 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 34 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 35 | 1/32760/01 |
Винт М6-6gх12 Подробнее |
|
|
| 36 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 37 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 39 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
40 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 41 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
|
| 42 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 43 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
| 45 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 46 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 47 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 48 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 51 | 1/07346/01 |
Шплинт разводной 3х30 Подробнее |
|
|
| 52 | ФП 316 ТУ37.003079-80 |
Световозвращатель ФП 316 ТУ37.003079-80 Подробнее |
|
