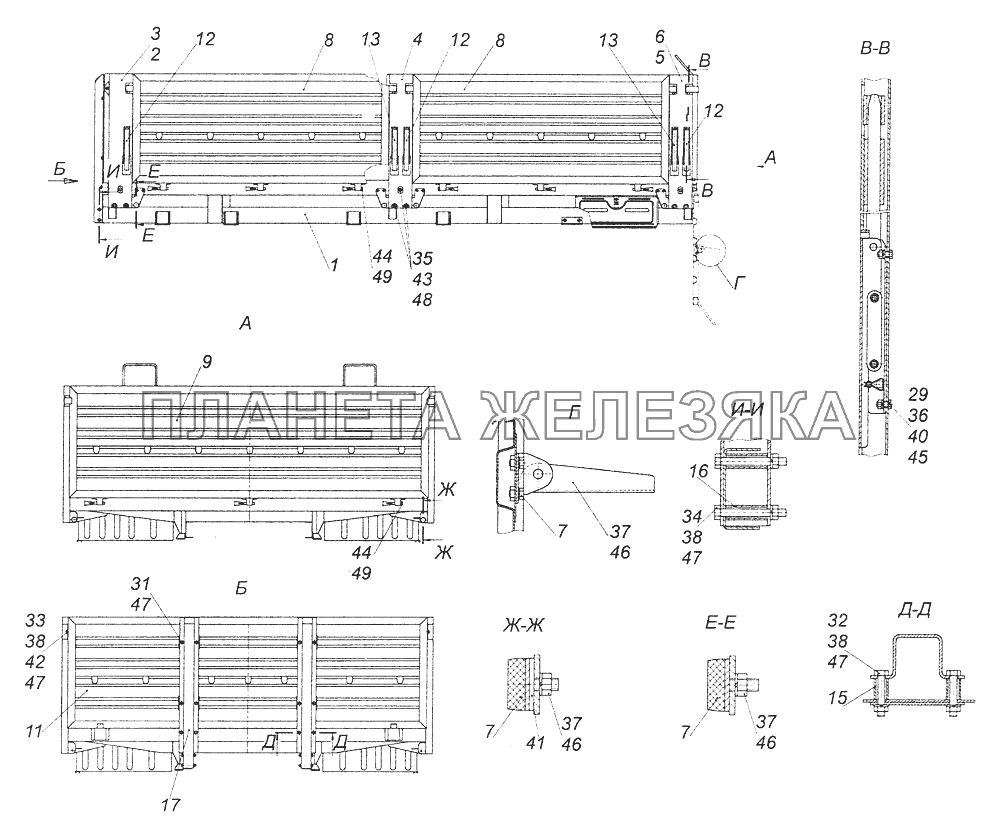

| ← 43118-8500010-31 Платформа | 4310-8501010 Основание платформы → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 43501-8501010-81 |
Основание платформы Подробнее |
|
|
| 2 | 6350-8502040-73 |
Стойка передняя правая Подробнее |
|
|
| 3 | 6350-8502041-73 |
Стойка передняя левая Подробнее |
|
|
| 4 | 6350-8502060-73 |
Стойка средняя Подробнее |
|
|
| 5 | 6350-8502070-73 |
Стойка задняя правая Подробнее |
|
|
| 6 | 6350-8502071-73 |
Стойка задняя левая Подробнее |
|
|
 |
7 | 53215-8502090-70 |
Буфер ограничительный Подробнее |
|
| 8 | 6350-8502110-73 |
Борт боковой №2 Подробнее |
|
|
| 9 | 6350-8503010-73 |
Борт задний Подробнее |
|
|
| 10 | 6350-8503040-70 |
Подножка Подробнее |
|
|
| 11 | 5350-8504010-73 |
Борт передний Подробнее |
|
|
 |
12 | 53215-8505028-73 |
Запор бортов правый Подробнее |
|
 |
13 | 53215-8505029-73 |
Запор бортов левый Подробнее |
|
| 15 | 53215-8504030-70 |
Втулка усилителя переднего борта Подробнее |
|
|
| 16 | 43501-8504030-81 |
Втулка Подробнее |
|
|
| 17 | 43501-8504031-81 |
Усилитель переднего борта Подробнее |
|
|
| 29 | 1/09022/21 |
Болт ТЕМ6-6gх16 Подробнее |
|
|
| 30 | 1/60434/21 |
Болт М8-6gх20 Подробнее |
|
|
| 31 | 1/59705/21 |
Болт М10х1,25-6gх20 Подробнее |
|
|
| 32 | 1/13437/21 |
Болт М10х1,25-6gх65 Подробнее |
|
|
| 33 | 853066 |
Болт М10х1,25-6gх75 Подробнее |
|
|
| 34 | 1/59716/21 |
Болт М10х1,25-6gх90 Подробнее |
|
|
| 35 | 1/13943/31 |
Болт М14х1,5-6gх45 Подробнее |
|
|
| 36 | 1/58962/21 |
Гайка М6-6Н Подробнее |
|
|
| 37 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 38 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 40 | 1/05194/01 |
Шайба плоская 6х12х1,5 Подробнее |
|
|
| 41 | 1/26462/01 |
Шайба плоская 8,45х35х3 Подробнее |
|
|
| 42 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 43 | 1/05201/01 |
Шайба плоская 14,8х26х3 Подробнее |
|
|
| 44 | 1/05202/01 |
Шайба плоская 16,8х28х3 Подробнее |
|
|
| 45 | 1/05164/77 |
Шайба 6 пружинная Подробнее |
|
|
| 46 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 47 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 48 | 1/05171/77 |
Шайба 14 пружинная Подробнее |
|
|
| 49 | 1/07346/01 |
Шплинт разводной 3х30 Подробнее |
|
