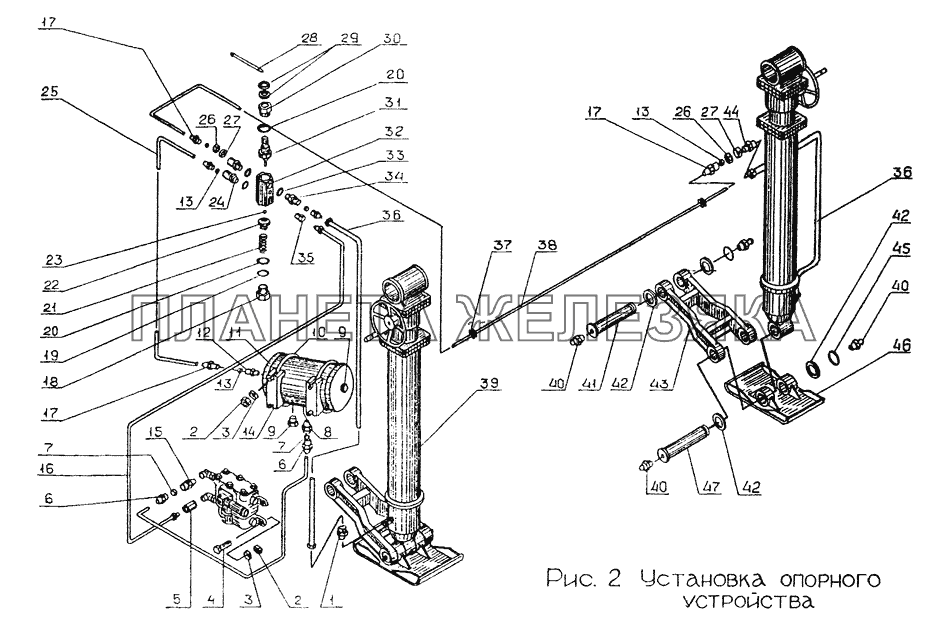

Установка опорного устройства ЧМЗАП-9990| ← Электрооборудование | Опорное устройство → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 5247Б-2724404 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 250510 |
Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 252135 |
Шайба 8Т 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 201462 |
Болт М8-6gx35.68.016 ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 479041 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 314707-01 |
Гайка накидная 2Н 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 314801-01 |
Муфта конусная 14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 314611-01 |
Штуцер ввертный 1-14 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 262543 |
Пробка КГ 3/8" Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 5208-3513040 |
Хомут крепления баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 5524-2724450-10 |
Бак Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 771-3506073-10 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 421240-01 |
Муфта конусная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 5202-3513035-Б |
Прокладка баллона Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 479042 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 5524-2724390-10 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 421141 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 9985-2724508 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 9985-2724522 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 9985-2724520 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 535-3407022 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 9985-2724510 |
Упор пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 200-1702083 |
Шарик стопора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 9985-2724512 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 9990-2724400 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 250638 |
Гайка М18x1,5.6Н.6.016 ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 252140 |
Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 9985-2724516 |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | ГОСТ 9833 |
Кольцо 018-022-25-2-2 ГОСТ 9833 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 9985-2724506 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 9985-2724504-01 |
Золотник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 9985-2724502 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 5530-4612058 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 9990-2724514 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 379342 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 5247Б-2724400 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 500-3724042 |
Втулка резиновая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 9990-2724392-10 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 5247Б-2700034-А |
Устройство опорное в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 264020 |
Масленка 1,3.Ц6xp ГОСТ 19853 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 9990-2722072 |
Ост. кронштейна подкоски рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | 9990-2722069 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 5247Б-2722053 |
Рычаг лапы опорного устройсгва Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 9990-2724515 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 45 | 99100-2801514 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | 5247-2722050 |
Лапа опорного устройства с кронштейном Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | 9990-2722070 |
Ось кронштейна лапы Подробнее
Дополнительная информация:
|
|
