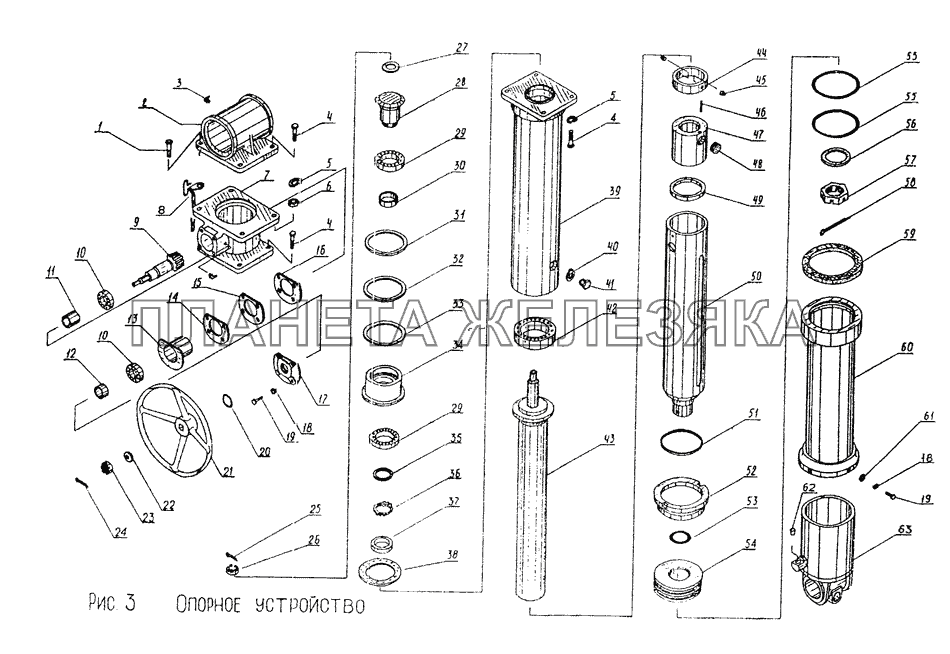

Опорное устройство ЧМЗАП-9990| ← Установка опорного устройства | Подъемник запасных колес → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 201554 |
Болт М 14.6gx55.68.016 ГОСТ 7796 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 5247Б-2723136 |
Головка опорного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | ГОСТ 19853 |
Масленка 2.3.45 Ц6xp ГОСТ 19853 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 201593 |
Болт М14.6gx50.68.016 ГОСТ 796 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 252138 |
Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 250558 |
Гайка М14.6Н.6.016. ГОСТ 5915-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 5247Б-2723018 |
Картер редуктора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 5247Б-2724410-10 |
Цепь с серьгой Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 5247Б-2723050-Б |
Шестерня коническая ведущая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | ГОСТ 8338 |
Подшипник 205 ГОСТ 8338 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 5247Б-2723028 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 5247Б-2723029 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 5247Б-2723032 |
Стакан картера малый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 5247Б-2723037 |
Прокладчка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 5247Б-2723038 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 5247Б-2723039 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 5247Б-2723022 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 252135 |
Шайба 8Т 65Г 06 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 201458 |
Болт М8.6gx25.68.016 ГОСТ 7796 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 400048-Д |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 5247Б-2724010-01 |
Штурвал привода опорного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 252016 |
Шайба 14 ОСТ 37.001.144-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 250870 |
Гайка М 14x1.5.6Н.6.0 16 ГОСТ 5918 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 258041 |
Шплинт 3,2x32-001 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 258054 |
Шплинт 4x32.016ГОСТ397-79 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 374802 |
Гайка М18x1,5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 376128 |
Шайба 18 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 5247Б-2723048 |
Шестерня коническая ведомая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
29 | 209 |
Шарикоподшипник радиальный ГОСТ 8338 Подробнее
Дополнительная информация:
|
|||||||||||||||
| 30 | 5247Б-2723062 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 5247Б-2723079 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 5247Б-2723078 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 5247Б-2723077 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 5247Б-2723064 |
Стакан картера большой Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 5247Б-2723069-Б |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 376341 |
Шайба замковая Подробнее
Дополнительная информация:
|
||||||||||||||||
| 37 | 375097 |
Гайка М42x1.5-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 5247Б-2723076 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 5247Б-2720015-Б |
Корпус опорного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 5247Б-2723128 |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 5247Б-2723127 |
Болт направляющий Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | ГОСТ 6874 |
Подшипник 8216 ГОСТ 6874 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 9990-2723110 |
Винт подъемного механизма Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 5247-2723119 |
Кольцо упорное гайки винта Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 45 | 5204-2723120 |
Стопор упорного кольца Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 46 | 258365 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | 52 472 723 112 |
Гайка винта подъемного Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 48 | 5204-2723117-Б1 |
Фиксатор головки винта Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 49 | 5247-2723116 |
Шайба опорная гайки винта Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 5247Б-2723025-01 |
Стойка опорного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 51 | ГОСТ 9833 |
Кольцо 018-022-25-2-2 ГОСТ 9833 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 52 | 5247Б-2723192-10 |
Крьшка цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 53 | 5247-2723182 |
Кольцо уплотнения поршня Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 54 | 5247-2723178 |
Поршень цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 55 | 5247-2723180 |
Кольцо поршневое Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | 9990-2910056 |
Шайба специальная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 57 | 477312 |
Гайка М48x2-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | 258089 |
Шплинт 6.3x90-001 ГОСТ 397 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 59 | 5247 Б-2723194 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 60 | 5247Б-2723210-Б |
Кожух защитный опорного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | 252005 |
Шайба 8 ОСТ37.001.144-75 Подробнее
Дополнительная информация:
|
||||||||||||||||
| 62 | 479305 |
Пробка транспортная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 63 | 5247Б-2723170-А |
Цилиндр гидравлической части подъемного устройства Подробнее
Дополнительная информация:
|
|
