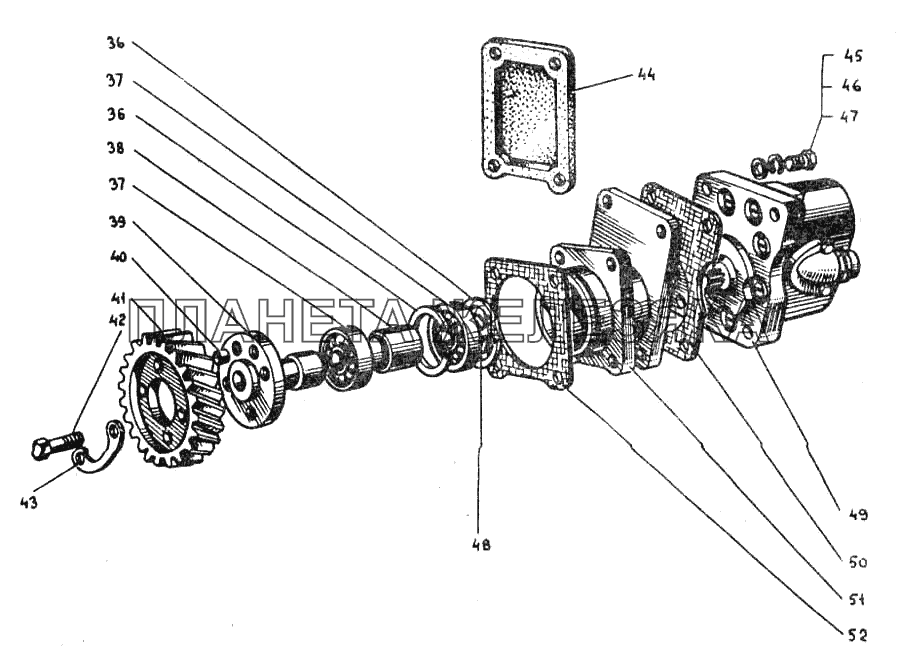

Привод гидравлического насоса ДТ-75МВ| ← Привод гидравлического насоса | Цилиндр основной → |
| № | Номер детали | Наименование детали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01-26С1 |
Насосы НШ46У-Л ТУ 23.1.282-78, НШ10Е-Л-2ТУ 23.1.79-77 с приводами Подробнее
Дополнительная информация:
|
|
||||||||||
| 6Т2-26С3 |
Корпус привода в сборе для насоса НШ46У-Л Подробнее
Дополнительная информация:
|
|
||||||||||
| 6Т3-26С4 |
Привод насоса НШ10Е-Л-2 в сборе Подробнее
Дополнительная информация:
|
|
||||||||||
| 1 | 14-2619 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||
| 2 | К77.66.410-1 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||
| 3 | БV8ммР |
Шарик ГОСТ 3722-60 Подробнее
Дополнительная информация:
|
|
|||||||||
 |
4 | 01-2634 |
Рычаг включения Подробнее
Дополнительная информация:
|
|||||||||
| 4 | 6Т2-26С2 |
Привод насоса НШ46У-Л в сборе Подробнее
Дополнительная информация:
|
|
|||||||||
| 5 | СМД2-2622-1 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||
| 6 | 6Т2-2604 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||
| 7 | 01М-2638 |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||
| 8 | М16.6Н.8.05 |
Гайка ГОСТ 2526-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 9 | М10-6gх110.58.05 |
Болт ГОСТ 7795-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 10 | 01-2636 |
Винт установочный Подробнее
Дополнительная информация:
|
|
|||||||||
| 11 | 8.37 |
Шайба ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||||
| 12 | 01-2601 |
Корпус привода гидронасоса Подробнее
Дополнительная информация:
|
|
|||||||||
| 13 | СМД2-2616-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||
| 14 | М10х28.88.013 |
Шпилька СТП 208.478-75 Подробнее
Дополнительная информация:
|
|
|||||||||
| 15 | 10х2.01.011 |
Шайба ГОСТ 10450-78 Подробнее
Дополнительная информация:
|
|
|||||||||
| 16 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 17 | М10.6Н.6.10.013 |
Гайка ГОСТ 5927-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 18 | 3.2х32-005 |
Шплинт ГОСТ 397-79 Подробнее
Дополнительная информация:
|
|
|||||||||
| 19 | СМД2-2618 |
Ограничитель Подробнее
Дополнительная информация:
|
|
|||||||||
| 22 | №204 |
Подшипник ГОСТ 8338-75 Подробнее
Дополнительная информация:
|
|
|||||||||
| 23 | М10-6gх100.88.05 |
Болт ГОСТ 7795-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 25 | СМД2-2606-1А |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||
| 26 | №207 |
Подшипник ГОСТ 8338-75 Подробнее
Дополнительная информация:
|
|
|||||||||
| 27 | А33.12.012 |
Колесо зубчатое Подробнее
Дополнительная информация:
|
|
|||||||||
| 28 | Б72 |
Кольцо упорное ГОСТ 13943-68 Подробнее
Дополнительная информация:
|
|
|||||||||
| 29 | 6х11 |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|
|||||||||
| 30 | СМД7-2602-1 |
Вал привода гидравлического насоса Подробнее
Дополнительная информация:
|
|
|||||||||
| 34 | СМД2-26056 |
Муфта кулачковая Подробнее
Дополнительная информация:
|
|
|||||||||
| 35 | 01М-2607 |
Сухарик Подробнее
Дополнительная информация:
|
|
|||||||||
| 36 | Б52 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||
| 37 | №205 |
Подшипник ГОСТ 8338-75 Подробнее
Дополнительная информация:
|
|
|||||||||
| 38 | 6Т3-2629 |
Кольцо распорное Подробнее
Дополнительная информация:
|
|
|||||||||
| 39 | 6Т3-2626 |
Вал привода для насоса НШ10Е-Л-2 Подробнее
Дополнительная информация:
|
|
|||||||||
| 40 | 8Гх16 |
Штифт ГОСТ 3128-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 41 | А33.00.003 |
Колесо зубчатое Подробнее
Дополнительная информация:
|
|
|||||||||
| 42 | М8-6gх20.88.35.013 |
Болт ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 45 | М8-6gх30.88.35.013 |
Болт ГОСТ 7796-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 46 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||
| 47 | 8.01.011 |
Шайба ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||||
| 48 | Б25 |
Кольцо упорное ГОСТ 13942-68 Подробнее
Дополнительная информация:
|
|
|||||||||
| 50 | 01-2631 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||
| 51 | 01-2610 |
Корпус привода для насоса НШ10Е-Л-2 Подробнее
Дополнительная информация:
|
|
|||||||||
| 52 | 6Т3-2632 |
Прокладка Подробнее
Дополнительная информация:
|
|
