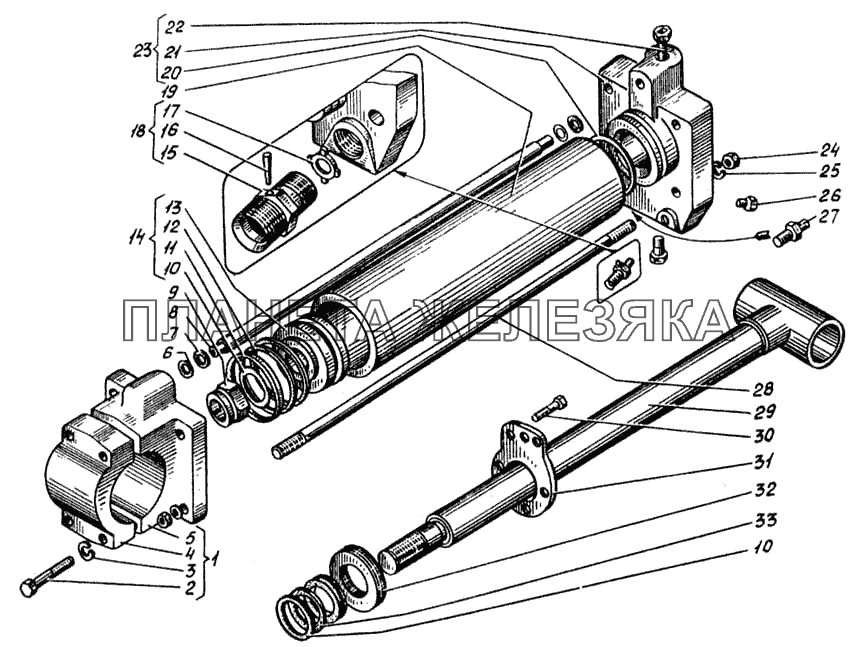

Цилиндр основной ДТ-75МВ| ← Привод гидравлического насоса | Цилиндр выносной → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 77.59.001 | Цилиндр основной |
|
||||||||||||||||||||
| Ц110-1414001А |
Цилиндр в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||
| 1 | Ц110-1414008-А |
Крышка задняя в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | Болт М16.6gх65-58.016 ГОСТ 7798-70 |
Болт М16.6gх65-58.016 ГОСТ 7798-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | Шайба 16.65Г.05 ГОСТ 6402-70 |
Шайба 16.65Г.05 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | Ц110-1414051А |
Бугель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | Ц110-1414020-А |
Крышка задняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | Ц90-1212046-3 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | Ц90-1212027 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | Ц110-1414026-А |
Маслопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | Ц110-1414007 |
Гайка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | Ц110-1414044 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | Ц110-1414042 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | Ц110-1414043 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | Ц110-1414023-В |
Поршень Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | Ц110-1414009 |
Поршень в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | Н.036.62.002 |
Корпус замедлительного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | Н.036.62.001 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | Н.036.60.006 |
Шайба клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | Н.036.62.040 |
Клапан замедлительный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | Ц110-1414022 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 20 | Ц110-1414045 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | Ц110-1414021-Ж |
Крышка передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 22 | Ц90-1212056 |
Заглушка 1/4 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | Ц110-1414010-А |
Крышка передняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | Гайка М18.6Н.019 ГОСТ 15521-70 |
Гайка М18.6Н.019 ГОСТ 15521-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | Шайба 18.65Г.05 ГОСТ 6402-70 |
Шайба 18.65Г.05 ГОСТ 6402-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 26 | Ц90-1212057 |
Заглушка 1/2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | Н.036.05.003 |
Штуцер ввертной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | Ц110-1414041 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | Ц110-1414002-А |
Шток Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | Болт М6.6gх14.88.35.016 ГОСТ 7798-70 |
Болт М6.6gх14.88.35.016 ГОСТ 7798-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | Ц110-1414035 |
Крышка чистиков Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | Ц110-141436 |
Чистик Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | Ц110-141448 |
Прокладка Подробнее
Дополнительная информация:
|
|
