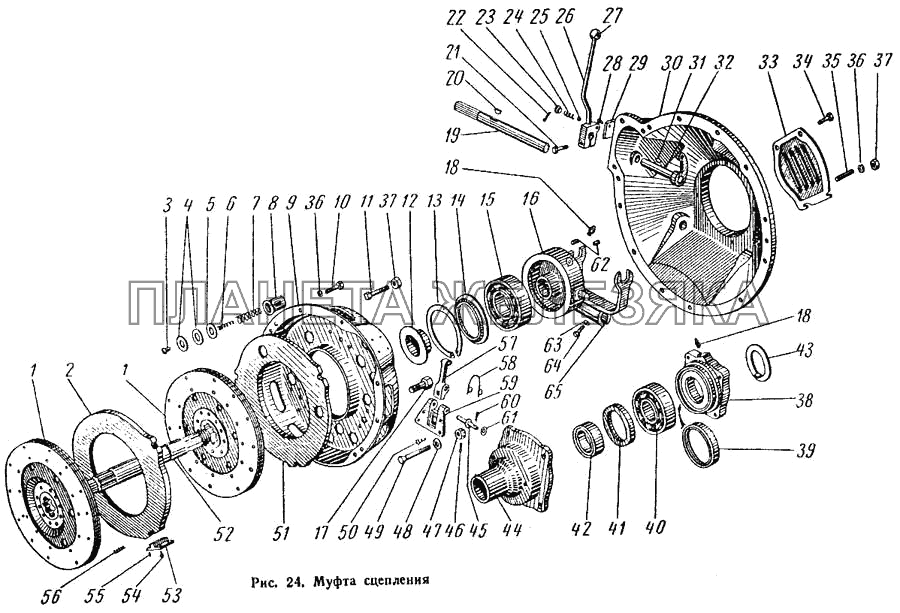

Муфта сцепления ДТ-75М| ← Уплотнение в сборе | Коробка передач (продольный разрез) (77.37.001) → |
| № | Номер детали | Наименование детали | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 01М-2159 | - |
|
||||||||
| 01М-2160 | - |
|
||||||||
| 01М-2161 | - |
|
||||||||
| 01М-2162 | - |
|
||||||||
| 6Т2-21с8 |
Подпятник пружины сцепления Подробнее
Дополнительная информация:
|
|
||||||||
| 6Т2-21с9 |
Муфта выключения в сборе Подробнее
Дополнительная информация:
|
|
||||||||
| 1 | 01-21с6 |
Диск ведомый с накладками Подробнее
Дополнительная информация:
|
|
|||||||
| 2 | 6Т2-2105 |
Диск ведущий средний Подробнее
Дополнительная информация:
|
|
|||||||
| 3 | Заклепка 4Х10, ГОСТ 10303-62 |
Заклепка 4Х10, ГОСТ 10303-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 4 | 6Т2-2148 |
Прокладка подпятника пружины Подробнее
Дополнительная информация:
|
|
|||||||
| 5 | 6Т2-2129 |
Шайба подпятника пружины Подробнее
Дополнительная информация:
|
|
|||||||
| 6 | 41-2145 |
Пружина внутренняя Подробнее
Дополнительная информация:
|
|
|||||||
| 7 | 41-2144 |
Пружина наружная Подробнее
Дополнительная информация:
|
|
|||||||
| 8 | 01-2135 |
Стакан пружины сцепления Подробнее
Дополнительная информация:
|
|
|||||||
| 9 | 6Т2-21с4 |
Корпус муфты сцепления (механический узел) Подробнее
Дополнительная информация:
|
|
|||||||
| 10 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 |
Болт М10Х25 кл. 2-015, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 11 | 6Т2-2128 |
Болт регулировочный Подробнее
Дополнительная информация:
|
|
|||||||
| 12 | 6Т2-2121 |
Упор нажимного подшипника Подробнее
Дополнительная информация:
|
|
|||||||
| 13 | Кольцо ВЭ140, ГОСТ 9301-59 |
Кольцо ВЭ140, ГОСТ 9301-59 Подробнее
Дополнительная информация:
|
|
|||||||
| 14 | 6Т2-2124 |
Шайба маслоотражательная Подробнее
Дополнительная информация:
|
|
|||||||
| 15 | Шарикоподшипник 46118, ГОСТ 831-62 |
Шарикоподшипник 46118, ГОСТ 831-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 16 | 6Т2-2119 |
Корпус муфты выключения Подробнее
Дополнительная информация:
|
|
|||||||
| 17 | 01М-2158 |
Болт балансировочный Подробнее
Дополнительная информация:
|
|
|||||||
| 18 | Масленка I-АI, ГОСТ 1303-56 |
Масленка I-АI, ГОСТ 1303-56 Подробнее
Дополнительная информация:
|
|
|||||||
| 19 | 41-2125-2 |
Валик вилки выключения Подробнее
Дополнительная информация:
|
|
|||||||
| 20 | Шпонка сегментная 6Х13, ГОСТ 8795-58 |
Шпонка сегментная 6Х13, ГОСТ 8795-58 Подробнее
Дополнительная информация:
|
|
|||||||
| 21 | Болт М10Х35 кл. 2-015, ГОСТ 7796-62 |
Болт М10Х35 кл. 2-015, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 22 | Шплинт 3,2Х32, ГОСТ 397-66 |
Шплинт 3,2Х32, ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 23 | 01-2162 |
Упор пружины грузов Подробнее
Дополнительная информация:
|
|
|||||||
| 24 | 6Т2-2154 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||
| 25 | Шарик ВV 8 мм Р, ГОСТ 3722-66 |
Шарик ВV 8 мм Р, ГОСТ 3722-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 26 | 41-21с7-3 |
Рычаг включения шестерни Подробнее
Дополнительная информация:
|
|
|||||||
| 27 | 54.53.417 |
Рукоятка рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 28 | Винт М6Х16 кл. 2-015, ГОСТ 1490-62 |
Винт М6Х16 кл. 2-015, ГОСТ 1490-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 29 | 41-2133 |
Планка фиксирующая Подробнее
Дополнительная информация:
|
|
|||||||
| 30 | 41-21с12 |
Крышка муфты сцепления (механический узел) Подробнее
Дополнительная информация:
|
|
|||||||
| 31 | Шпонка сегментная 5Х9, ГОСТ 8795-58 |
Шпонка сегментная 5Х9, ГОСТ 8795-58 Подробнее
Дополнительная информация:
|
|
|||||||
| 32 | 6Т2-21с11 |
Рычаг с осью Подробнее
Дополнительная информация:
|
|
|||||||
| 33 | 41-2137 |
Крышка люка Подробнее
Дополнительная информация:
|
|
|||||||
| 34 | Болт М10Х18 кл. 2-015, ГОСТ 7796-62 |
Болт М10Х18 кл. 2-015, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 35 | Шпилька М10Х45 Н478-66 |
Шпилька М10Х45 Н478-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 36 | Шайба пружинная 10Н 65 Г, ГОСТ 6402-61 |
Шайба пружинная 10Н 65 Г, ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||
| 37 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Гайка М10 кл. 2-055, ГОСТ 2524-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 38 | 41-2117-2 |
Крышка сальника Подробнее
Дополнительная информация:
|
|
|||||||
| 39 | Манжета II-75 Н536-66 |
Манжета II-75 Н536-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 40 | Шарикоподшипник 412, ГОСТ 8338-57 |
Шарикоподшипник 412, ГОСТ 8338-57 Подробнее
Дополнительная информация:
|
|
|||||||
| 41 | Манжета I-I-80 Н536-66 |
Манжета I-I-80 Н536-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 42 | 6Т2-2118 |
Обойма Подробнее
Дополнительная информация:
|
|
|||||||
| 43 | СМД1-2157 |
Шайба замковая Подробнее
Дополнительная информация:
|
|
|||||||
| 44 | 6Т2-2116 |
Корпус наружного подшипника Подробнее
Дополнительная информация:
|
|
|||||||
| 45 | 6Т2-2149 |
Палец отжимного рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 46 | Шплинт 3,2Х25, ГОСТ 397-66 |
Шплинт 3,2Х25, ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 47 | 6Т2-2156 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||
| 48 | 01-2151 |
Шайба к болту отжимного рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 49 | 6Т2-2111 |
Болт отжимного рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 50 | Заклепка 8Х18-005, ГОСТ 10300-62 |
Заклепка 8Х18-005, ГОСТ 10300-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 51 | 6Т2-2104 |
Диск ведущий крайний Подробнее
Дополнительная информация:
|
|
|||||||
| 52 | 41-2103-2 |
Вал сцепления Подробнее
Дополнительная информация:
|
|
|||||||
| 53 | 6Т2-2109 |
Накладка ведущая Подробнее
Дополнительная информация:
|
|
|||||||
| 54 | Заклепка 6Х20-005, ГОСТ 110300-62 |
Заклепка 6Х20-005, ГОСТ 110300-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 55 | Штифт цилиндрический 6С2АХ12 Н507-66 |
Штифт цилиндрический 6С2АХ12 Н507-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 56 | 6Т2-2127 |
Пружина отжимная Подробнее
Дополнительная информация:
|
|
|||||||
| 57 | 01-2112 |
Рычаг отжимной Подробнее
Дополнительная информация:
|
|
|||||||
| 57 | 6Т2-2112 |
Рычаг отжимной Подробнее
Дополнительная информация:
|
|
|||||||
| 58 | 6Т2-2150 |
Пружина отжимного рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 59 | 6Т2-2113 |
Серьга отжимного рычага выключения Подробнее
Дополнительная информация:
|
|
|||||||
| 60 | Шплинт 3,2Х60, ГОСТ 397-66 |
Шплинт 3,2Х60, ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 61 | Шайба 13Х24Х2 Н495-56 |
Шайба 13Х24Х2 Н495-56 Подробнее
Дополнительная информация:
|
|
|||||||
| 62 | Пробка КГ-1/8", ГОСТ 12721-67 |
Пробка КГ-1/8", ГОСТ 12721-67 Подробнее
Дополнительная информация:
|
|
|||||||
| 63 | Шайба пружинная 12Н 65Г ГОСТ 6402-61 |
Шайба пружинная 12Н 65Г ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||
| 64 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 |
Болт М12Х40 кл. 2-015, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 65 | 6Т2-2126-1 |
Вилка выключения Подробнее
Дополнительная информация:
|
|
