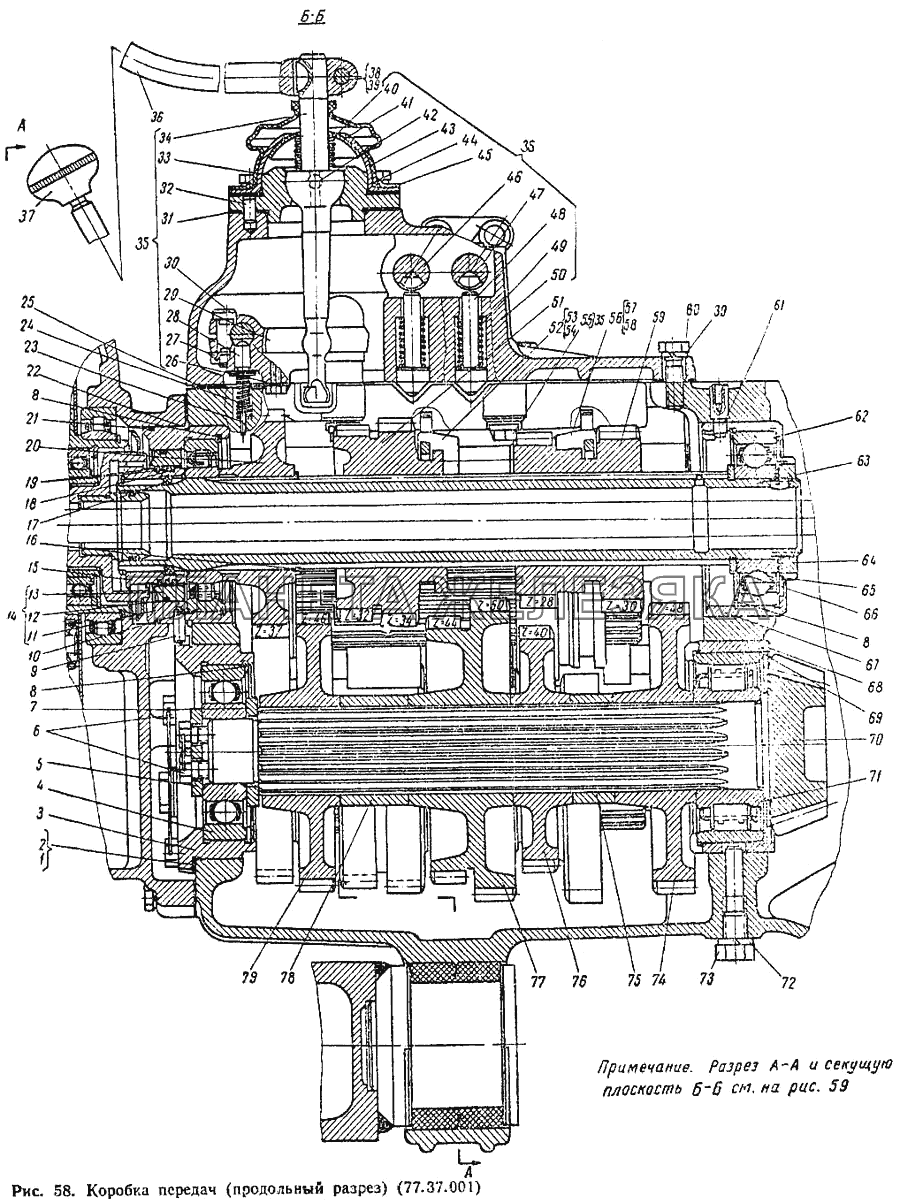

Коробка передач (продольный разрез) (77.37.001) ДТ-75М| ← Муфта сцепления | Коробка передач (поперечный разрез и разрез по валу заднего моста) (77.37.001) → |
| № | Номер детали | Наименование детали | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 77.37.001 |
Коробка передач Подробнее
Дополнительная информация:
|
|
||||||||
| 1 | 77.37.111 |
Прокладка регулировочная 0,15 мм Подробнее
Дополнительная информация:
|
|
|||||||
| 4 | 700409 |
Шарикоподшипник радиально-упорный однорядный Подробнее
Дополнительная информация:
|
|
|||||||
| 5 | 77.37.219А |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||
| 6 | Болт IIIМ12Х25 |
Болт III М12Х25, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 8 | 77.32.121А |
Кольцо пружинное упорное Подробнее
Дополнительная информация:
|
|
|||||||
| 9 | 77.37.132 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||
| 10 | 32213КМ |
Роликоподшипник радиальный с воротки-ми цилиндрическими роликами Подробнее
Дополнительная информация:
|
|
|||||||
 |
11 | 77.37.129-1 |
Стакан подшипника Подробнее
Дополнительная информация:
|
|||||||
| 14 | 77.37.021-1 |
Стакан с корпусом уплотнения в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 15 | 77.37.128-1 |
Муфта зубчатая Подробнее
Дополнительная информация:
|
|
|||||||
| 16 | 77.37.180А |
Кольцо пружинное упорное Подробнее
Дополнительная информация:
|
|
|||||||
| 17 | 77.37.127-1 |
Кольцо уплотнительное шлицевое Подробнее
Дополнительная информация:
|
|
|||||||
 |
20 | 77.37.184А |
Шестерня постоянного зацепления ведущая Подробнее
Дополнительная информация:
|
|||||||
| 21 | 77.37.131 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||
| 22 | 77.37.130А |
Кольцо пружинное упорное Подробнее
Дополнительная информация:
|
|
|||||||
| 23 | Шплинт 3,2Х18 |
Шплинт разводной 3,2Х18, ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 25 | 77.37.145 |
Прокладка крышки коробки передач Подробнее
Дополнительная информация:
|
|
|||||||
| 26 | 77.37.216 |
Пластина отгибная Подробнее
Дополнительная информация:
|
|
|||||||
| 28 | 77.37.221 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||
| 30 | 77.37.210 |
Болт стопорный Подробнее
Дополнительная информация:
|
|
|||||||
| 32 | 77.37.115 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||
| 35 | 77.37.012 |
Крышка коробки передач в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 36 | 77.37.104 |
Рычаг переключения передач Подробнее
Дополнительная информация:
|
|
|||||||
| 38 | Болт М12Х35 |
Болт М12Х35, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 39 | Шайба пружинная 12Н |
Шайба пружинная 12Н, ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||
| 40 | 77.37.117 |
Пружина рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 41 | 77.37.118 |
Шайба сферическая Подробнее
Дополнительная информация:
|
|
|||||||
| 42 | 77.37.116 |
Штифт рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 43 | 77.37.120 |
Колпак Подробнее
Дополнительная информация:
|
|
|||||||
| 44 | 77.37.121 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||
| 45 | 77.37.122 |
Кольцо прижимное Подробнее
Дополнительная информация:
|
|
|||||||
| 46 | 77.37.160 |
Валик блокировки передний Подробнее
Дополнительная информация:
|
|
|||||||
| 48 | 77.37.163 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||
| 49 | 54.37.408 |
Пружина стопора Подробнее
Дополнительная информация:
|
|
|||||||
| 50 | 77.37.101 |
Крышка коробки передач Подробнее
Дополнительная информация:
|
|
|||||||
| 53 | 77.37.172 |
Вилка III и IV передач Подробнее
Дополнительная информация:
|
|
|||||||
| 60 | Болт М12Х40 |
Болт М12Х40, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
 |
62 | 311 |
Шарикоподшипник радиальный однорядный Подробнее
Дополнительная информация:
|
|||||||
| 63 | 77.37.125-1 |
Вал первичный Подробнее
Дополнительная информация:
|
|
|||||||
| 65 | 77.37.205-1 |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||
| 68 | 77.37.170 |
Стакан подшипника Подробнее
Дополнительная информация:
|
|
|||||||
| 69 | 77.37.191А |
Кольцо пружинное упорное Подробнее
Дополнительная информация:
|
|
|||||||
| 71 | 2612КМ |
Роликоподшипник радиальный с короткими цилиндрическими роликами Подробнее
Дополнительная информация:
|
|
|||||||
| 72 | Шайба пружинная 16Н |
Шайба пружинная 16Н, ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||
| 77 | 77.37.189 |
Блок шестерен I и IV передач Подробнее
Дополнительная информация:
|
|
|||||||
| 80 | 77.37.142-1 |
Ось вилок нижняя Подробнее
Дополнительная информация:
|
|
|||||||
| 82 | 77.37.141 |
Ось рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 83 | 77.37.140А |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||
| 90 | 77.37.135 |
Планка разделительная Подробнее
Дополнительная информация:
|
|
|||||||
| 93 | 77.37.134 |
Планка боковая Подробнее
Дополнительная информация:
|
|
|||||||
| 109 | 77.37.124 |
Планка запорная Подробнее
Дополнительная информация:
|
|
|||||||
| 127 | 77.37.138 |
Поводок рычага Подробнее
Дополнительная информация:
|
|
|||||||
| 130 | 77.37.136А |
Вилка заднего хода Подробнее
Дополнительная информация:
|
|
|||||||
| 137 | 77.37.137 |
Вилка V и VI передач Подробнее
Дополнительная информация:
|
|
