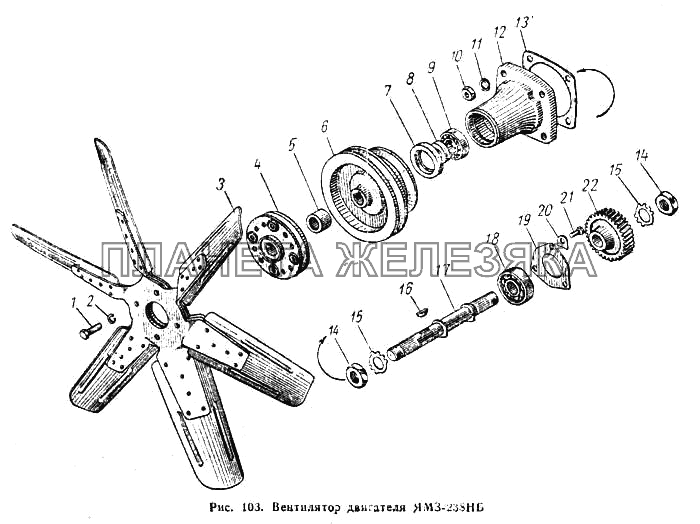

Вентилятор К-700| ← Насос водяной | Система смазки двигателя → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 236-1308014-В2 |
Крестовина крыльчатки вентилятора передняя Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 236-1308019-А |
Крестовина крыльчатки вентилятора задняя Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 238НБ-1308011-В |
Привод вентилятора в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 238НБ-1308015 |
Лопасть крыльчатки вентилятора Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252594-П2 |
Заклепка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
1 | 201499-П29 |
Болт крепления заглушки люка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 2 | 252136-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | 238НБ-1308012-Б |
Крыльчатка вентилятора в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
4 | 236-1308090-В |
Муфта вентилятора упругая в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||
| 5 | 238НБ-1308098 |
Втулка упругой муфты вентилятора упорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 238НБ-1308025 |
Шкив привода компрессора и генератора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
7 | 210-1701230 |
Сальник привода вентилятора в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||
| 8 | 236-1308055 |
Втулка сальника Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 205К |
Шарикоподшипник вала ведомой шестерни радиальный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
10 | 250513-П29 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 11 | 252136-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 236-1308102 |
Корпус привода вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
13 | 236-1308108 |
Прокладка корпуса привода вентилятора Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
14 | 250659-П29 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||||
|
|
14 | 250659-П29 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 15 | 312562-П2 |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
16 | 314008-П2 |
Шпонка сегментная Подробнее
Дополнительная информация:
|
|||||||||||||||
| 17 | 238НБ-1308050 |
Вал привода вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
18 | 305 |
Шарикоподшипник вала ведомой шестерни радиальный Подробнее
Дополнительная информация:
|
|||||||||||||||
| 19 | 236-1308107 |
Фланец упорный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 312532-П2 |
Шайба стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
21 | 201456-П29 |
Болт крепления сапуна Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
22 | 236-1308104-Б |
Шестерня привода вентилятора Подробнее
Дополнительная информация:
|
