| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.14.00.000-3 |

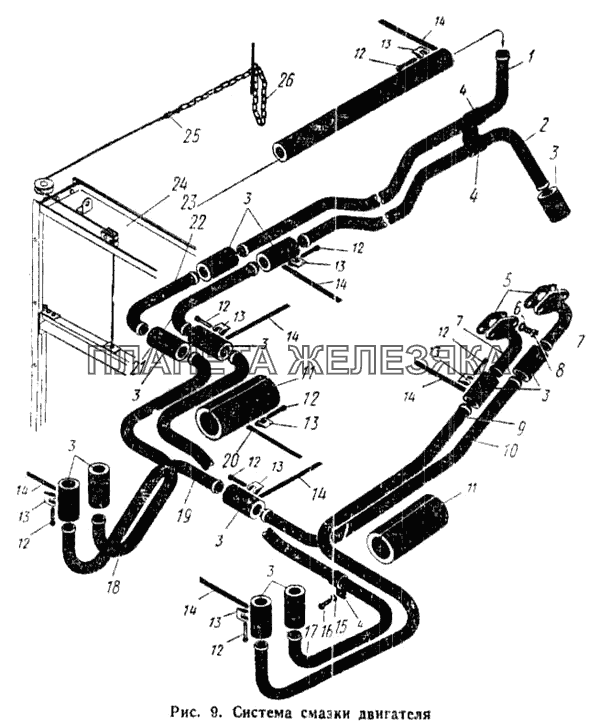

Система смазки Подробнее |
|
||
| 1 | 700.14.08.018-29 |
Труба Подробнее |
|
|
| 2 | 700.14.08.018-27 |
Труба Подробнее |
|
|
| 3 | Рукав 1У20-15Х80 |
Рукав 1У20-15Х80 Подробнее |
|
|
| 4 | Хомутик подвесной одноместный ХПО-20Х7 |
Хомутик подвесной одноместный ХПО-20Х7 Подробнее |
|
|
| 5 | 700.14.08.022 |
Прокладка Подробнее |
|
|
| 6 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее |
|
|
| 7 | 700.14.08.010-1 |
Патрубок в сборе Подробнее |
|
|
| 8 | Болт М8Х20-021 ГОСТ 7308-62 |
Болт М8Х20-021 ГОСТ 7308-62 Подробнее |
|
|
| 9 | 700.14.08.018-21 |
Труба Подробнее |
|
|
| 10 | 700.14.08.018-10 |
Труба Подробнее |
|
|
| 11 | Рукав 4У42-15Х160 |
Рукав 4У42-15Х160 Подробнее |
|
|
| 12 | Шплинт ХШ |
Шплинт ХШ Подробнее |
|
|
| 13 | Рамка ХР |
Рамка ХР Подробнее |
|
|
| 14 | Лента ХЛ-300 |
Лента ХЛ-300 Подробнее |
|
|
| 15 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее |
|
|
| 16 | Болт М6Х16-021 ГОСТ 7805-62 |
Болт М6Х16-021 ГОСТ 7805-62 Подробнее |
|
|
| 17 | 700.14.08.018-30 |
Труба Подробнее |
|
|
| 18 | 700.14.08.018-31 |
Труба Подробнее |
|
|
| 19 | 700.14.08.018-22 |
Труба Подробнее |
|
|
| 20 | Лента ХЛ-475 |
Лента ХЛ-475 Подробнее |
|
|
| 21 | 700.14.08.018.26 |
Труба Подробнее |
|
|
| 22 | 700.14.08.018-28 |
Труба Подробнее |
|
|
| 23 | Рукав 1У20-15Х400 |
Рукав 1У20-15Х400 Подробнее |
|
|
| 24 | 700.14.00.090-2 |
Блок масляных радиаторов Подробнее |
|
|
| 25 | 700.14.00.014-1 |
Скоба Подробнее |
|
|
| 26 | 700.14.00.160 |
Цепь в сборе Подробнее |
|
