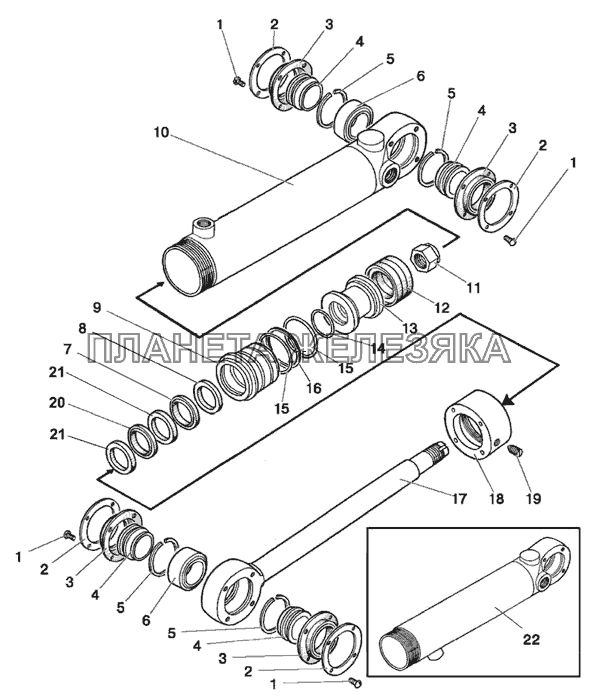

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ц63-3405115-А-01 |
Гидроцилиндр в сборе Подробнее |
|
||
| Ц63-3405115-А-02 |
Гидроцилиндр в сборе Подробнее |
|
||
| 1 | B.M5-6gx10.58.019 |
Винт Подробнее |
|
|
| 2 | 82.6-4713337 |
Кольцо Подробнее |
|
|
| 3 | Ц63-3405134 |
Чехол Подробнее |
|
|
| 4 | Ц63-3405127 |
Втулка Подробнее |
|
|
| 5 | C47 |
Кольцо Подробнее |
|
|
| 6 | ШС-30 |
Подшипник Подробнее |
|
|
| 6 | ШСП-30 |
Подшипник Подробнее |
|
|
| 7 | 24004799 PU6 30-38,6-6,5 |
Манжета штока Подробнее |
|
|
| 8 | 24236861 Т20 30-38-5,7 |
Уплотнение штока Подробнее |
|
|
| 9 | Ц63-3405118-Б |
Крышка передняя Подробнее |
|
|
| 10 | Ц63-3405120-01 |
Корпус Подробнее |
|
|
| 11 | Ц50-3405222 |
Гайка Подробнее |
|
|
| 12 | 24251803 L43 63-47-20,5 |
Уплотнение поршня Подробнее |
|
|
| 13 | Ц63-3405123 |
Поршень Подробнее |
|
|
| 14 | 030-034-25-1-4 |
Кольцо Подробнее |
|
|
| 15 | 055-063-46-1-4 |
Кольцо Подробнее |
|
|
| 16 | 82.6-4713327 |
Кольцо защитное Подробнее |
|
|
| 16 | Ц63-3405128 |
Кольцо защитное Подробнее |
|
|
| 17 | Ц63-3405121 |
Шток Подробнее |
|
|
| 18 | Ц63-3405124 |
Гайка накидная Подробнее |
|
|
| 19 | А.М8-6gx10.45Н.40Х.05 |
Винт Подробнее |
|
|
| 19 | А.М8-6gx10.45Н.40Х.05 |
Винт Подробнее |
|
|
| 20 | 24223129 OMS-MR 30-37,3-3 |
Уплотнение штока Подробнее |
|
|
| 21 | 24226046 SB 30-33-5.5 |
Направляющая штока Подробнее |
|
|
| 22 | Ц63-3405120-А-02 |
Корпус Подробнее |
|
