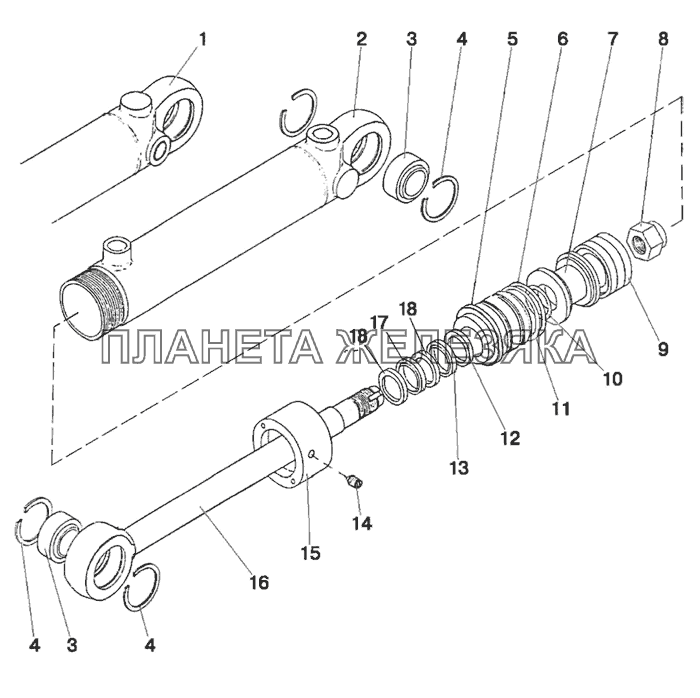

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Ц50-3405215-А |
Гидроцилиндр Подробнее |
|
||
| Ц50-3405215-А-01 |
Гидроцилиндр Подробнее |
|
||
| 1 | Ц50-3405220-01 |
Корпус цилиндра Подробнее |
|
|
| 2 | Ц50-3405220 |
Корпус цилиндра Подробнее |
|
|
| 3 | ШС-25 |
Подшипник Подробнее |
|
|
| 4 | C42 |
Кольцо Подробнее |
|
|
| 5 | Ц50-3405218-Б |
Крышка передняя Подробнее |
|
|
| 6 | 045-050-30-1-4 |
Кольцо Подробнее |
|
|
| 7 | Ц50-3405223-Б |
Поршень Подробнее |
|
|
| 8 | Ц50-3405222 |
Гайка Подробнее |
|
|
| 9 | 24251797 |
Уплотнение поршня Подробнее |
|
|
| 10 | 025-028-19-1-4 |
Кольцо Подробнее |
|
|
| 11 | Ц50-3405228 |
Кольцо защитное Подробнее |
|
|
| 12 | 24223269 |
Уплотнение штока Подробнее |
|
|
| 13 | 24004792 |
Манжета штока Подробнее |
|
|
| 14 | A.M8-6gx10.45H.40X.05 |
Винт Подробнее |
|
|
| 15 | Ц50-3405224 |
Гайка Подробнее |
|
|
| 16 | Ц50-3405221-Б |
Шток Подробнее |
|
|
| 17 | 24223123 |
Уплотнение штока Подробнее |
|
|
| 18 | 24226044 |
Направляющая штока Подробнее |
|
