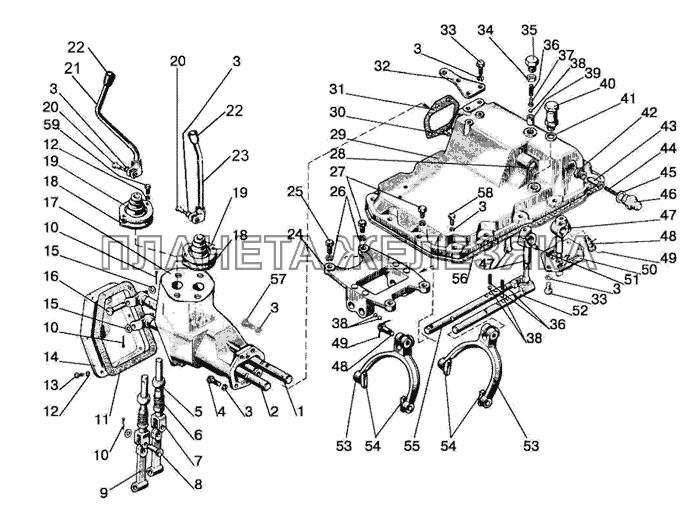

Механизм управления коробкой передач МТЗ-1523.4| ← Вал пониженных передач | Коробка передач 1222-1700010 (24F+12R) → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80-1702010 |
Механизм управления коробкой передач Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 80С-1702300 |
Ограничитель в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 80С-1702060 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 80С-1702070 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 10 ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | M10-6gx35.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 142-1702032 |
Сфера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 77.37.117 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 80С-1702074 |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 12x32 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 80С-1702073 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 3,2x18.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 80-1702068 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 6Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | M6-6gx16.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 80-1702067 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 85-4619014 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 12x55 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 80-1702078-А |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 55-47-569-А |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 80С-1702075 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | M10-6gx30.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 75-1702600 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 70-1702125 |
Рукоятка Подробнее
Дополнительная информация:
|
||||||||||||||
| 23 | 75-1702500 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 80С-1702080 |
Корпус в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 80С-1702081 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | M12-6gx35.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 12 ОТ |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 50-1702092 |
Болт призонный М12х42 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 28-10кп.Ц9.хр |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 1221-1702025 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 8x16 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 80С-1702066 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 85-3503046 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | M10-6gx25.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | М16-6Н.04.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 70-1703204 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 50-1702148-А |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 80-1704039 |
Направляющая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 70-1703013 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 85-1702270 |
Сапун Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | В50-3522023 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 80С-1702301 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 80С-1702303 |
Фиксатор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 80-1737113 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 80-1702098 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 80С-1702302 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 85-1702055 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 80-1702108 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 1,6-О-С |
Проволока Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 75-1702052-А |
Кулиса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 6x10 |
Шпонка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 80С-1702083 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 80С-1702090-Б |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 80С-1702091 -Б |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 80С-1702092 |
Сухарь Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
55 | 80С-1702082 |
Поводок Подробнее
Дополнительная информация:
|
|||||||||||||
| 56 | 85-1702026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 57 | M10-6gx40.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 58 | M10-6gx30.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 59 | M6-6gx20.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
