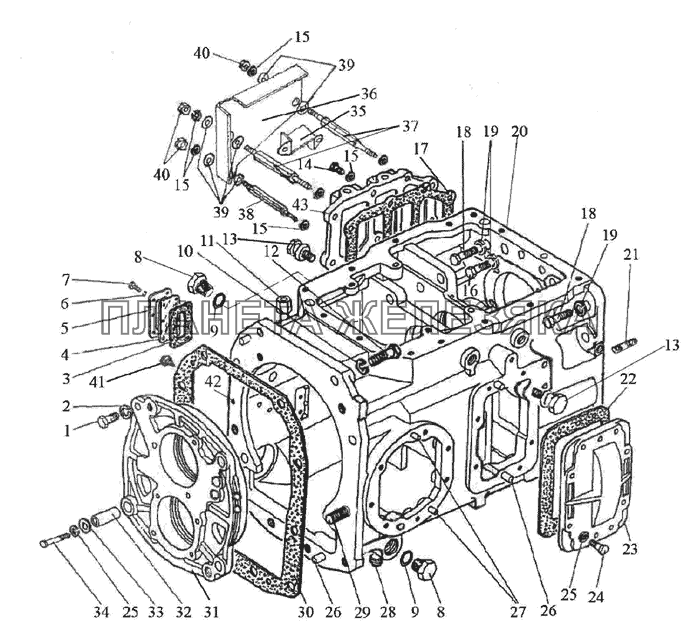

Коробка передач 1222-1700010 (24F+12R) МТЗ-1523.4| ← Механизм управления коробкой передач | Вал первичный → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1222-1700010-01 |
Коробка передач Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1222-1700010-04 с х/у |
Коробка передач Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
1 | М16х45 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | ШП16 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 85-4608086-А |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 85-4608087 |
Указатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
5 | 85-4608088 |
Пластина Подробнее
Дополнительная информация:
|
|||||||||||||
| 6 | ШП6 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | М6х16 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 80-4608021 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 027-032-30-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | ШП20 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 1221-1737099 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
12 | 70-4605036 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 13 | 50-1002318-Б |
Рым Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | М10x35 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 1221-2401011-02 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 80-1701399-Б |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 1221-2401011-01 |
Болт М18х60 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | ШП18 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 1523-1701025 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 1522-1701525 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 50-1701456-А |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 70-1701454-А2-01 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | М12x30 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | ШП12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
26 | Д01-015 |
Штифт установочный Подробнее
Дополнительная информация:
|
|||||||||||||
| 27 | ШЦК 10x25 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | ПК КГ 3/8 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 80-1701525 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 80-1701026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 1222-1701034 |
Стакан Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 1222-1701071 |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 1222-1701072 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | М12x60 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 1221-1802089-А |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 1221-1802093 |
Щиток Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 1221-1802094 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 1221-1802094-01 |
Шпилька Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | ШЧ10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | М10 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | КГ1/8.А12.019 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 1221-1802016 |
Крышка Подробнее
Дополнительная информация:
|
|
