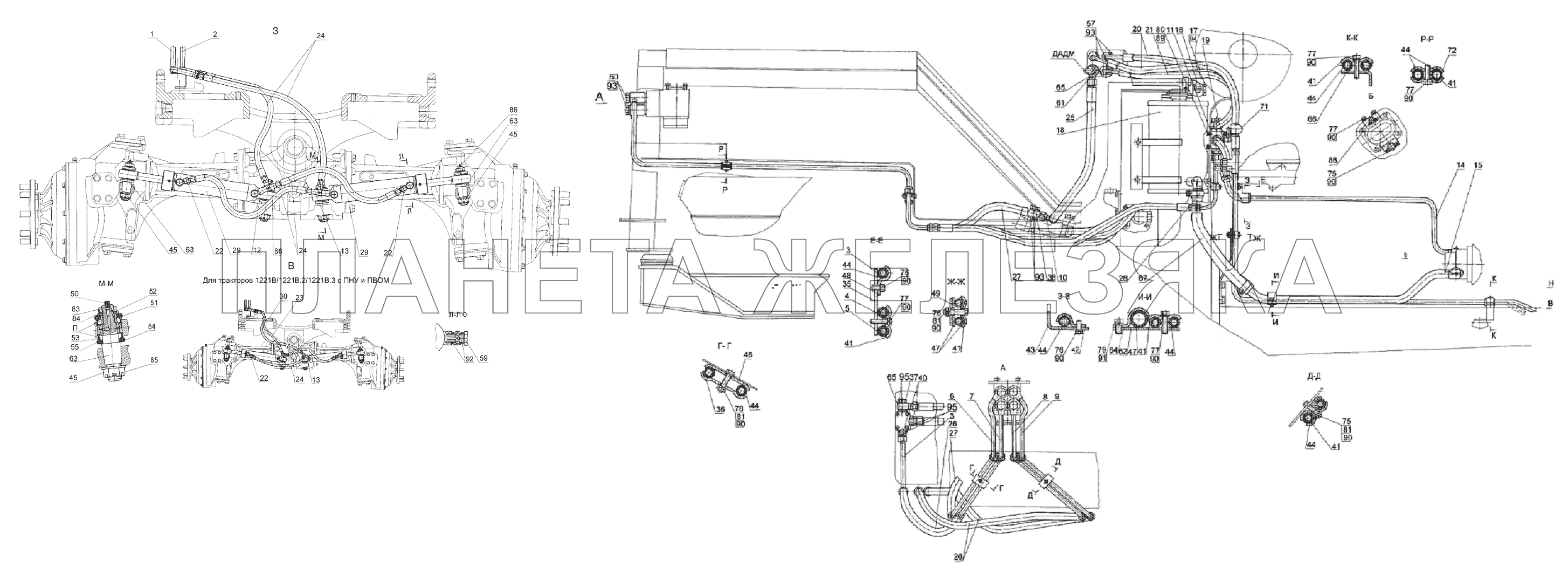

/53.gif "Управление рулевое гидрообъемное (реверс) МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1221В-3400010-Б |
Управление рулевое гидрообъемное Подробнее |
|
||
| 1 | 1221В-3407040 |
Маслопровод Подробнее |
|
|
| 2 | 1221В-3407050 |
Маслопровод Подробнее |
|
|
| 3 | 1221В-3407060-Б |
Маслопровод Подробнее |
|
|
| 4 | 1221В-3407070 |
Маслопровод Подробнее |
|
|
| 5 | 1221В-3407070-01 |
Маслопровод Подробнее |
|
|
| 6 | 1221В-3407090 |
Маслопровод Подробнее |
|
|
| 7 | 1221В-3407100 |
Маслопровод Подробнее |
|
|
| 8 | 1221В-3407110 |
Маслопровод Подробнее |
|
|
| 9 | 1221В-3407120 |
Маслопровод Подробнее |
|
|
| 10 | 1221В-3407130 |
Маслопровод Подробнее |
|
|
| 11 | 1221В-3407150-А |
Кран Подробнее |
|
|
| 12 | 1221-3407010-Б |
Тройник Подробнее |
|
|
| 13 | 1221-3407010-Б-01 |
Тройник Подробнее |
|
|
| 14 | 1220-3407020 |
Маслопровод Подробнее |
|
|
| 15 | 1221-3407030 |
Маслопровод Подробнее |
|
|
| 16 | 1221-3407130 |
Маслопровод Подробнее |
|
|
| 17 | 1221-3407140 |
Клапан Подробнее |
|
|
| 18 | 1221-3407200 |
Маслобак Подробнее |
|
|
| 19 | 1522В-3407100-06 |
Рукав высокого давления Подробнее |
|
|
| 20 | 680-4607140-11 |
Рукав высокого давления Подробнее |
|
|
| 21 | 1522В-3407100-08 |
Рукав высокого давления Подробнее |
|
|
| 22 | 952-3407020 |
Переходник Подробнее |
|
|
| 24 | 952-3407100-12 |
Рукав высокого давления Подробнее |
|
|
| 25 | Н.036.83.040 |
Рукав высокого давления Подробнее |
|
|
| 26 | Н.036.83.090 |
Рукав высокого давления Подробнее |
|
|
| 27 | Н.036.83.140 |
Рукав высокого давления Подробнее |
|
|
| 28 | ХС-31 |
Хомут Подробнее |
|
|
| 29 | Ц50-3405215-А |
Гидроцилиндр Подробнее |
|
|
| 30 | 952-3407100-02 |
Рукав высокого давления Подробнее |
|
|
| 35 | 1221В-3407013 |
Кронштейн Подробнее |
|
|
| 36 | 40-4607029-А |
Планка Подробнее |
|
|
| 37 | 40-4607032 |
Болт Подробнее |
|
|
| 40 | 70-1405089 |
Штуцер Подробнее |
|
|
 |
41 | 70-3407146 |
Планка Подробнее |
|
| 42 | 70-3407163 |
Скоба Подробнее |
|
|
| 43 | 70-3407164 |
Кронштейн Подробнее |
|
|
| 44 | 70-3506027 |
Втулка Подробнее |
|
|
| 45 | 70-4605316 |
Гайка упорная Подробнее |
|
|
| 46 | 70-4607156 |
Планка Подробнее |
|
|
| 47 | 70-4607158 |
Прокладка Подробнее |
|
|
| 48 | 70-6804011 |
Держатель Подробнее |
|
|
| 49 | 80В-3407012 |
Кронштейн Подробнее |
|
|
| 50 | Ф80-3405112 |
Штуцер Подробнее |
|
|
| 51 | Ф80-3405102-В |
Втулка Подробнее |
|
|
| 52 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
| 53 | Ф80-3405107 |
Втулка сферическая Подробнее |
|
|
| 54 | Ф80-3405108 |
Чашка уплотнительная Подробнее |
|
|
| 55 | Ф80-3405109 |
Уплотнитель Подробнее |
|
|
| 57 | Ф80-3407134 |
Штуцер Подробнее |
|
|
| 59 | Ф80-3407201 |
Болт Подробнее |
|
|
| 60 | 85-3407105-01 |
Болт Подробнее |
|
|
| 61 | 85-3407105-02 |
Болт Подробнее |
|
|
| 62 | 85-3407107 |
Планка Подробнее |
|
|
 |
63 | 102-3405103 |
Палец Подробнее |
|
| 64 | 102-3407014 |
Скоба Подробнее |
|
|
| 65 | 530-4614029 |
Угольник Подробнее |
|
|
| 66 | 1221-3407101 |
Кронштейн Подробнее |
|
|
| 67 | 1321-3407018-01 |
Шланг Подробнее |
|
|
| 71 | А13.11.000 |
Рукоятка Подробнее |
||
| 72 | 70-3407144 |
Планка Подробнее |
|
|
| 75 | М8-6gх45.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 76 | М8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 77 | М8-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 78 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 79 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 80 | М6-6gх14.88.35.019 |
Болт ГОСТ 7798-70 Подробнее |
|
|
| 81 | М8-6Н.6.019 |
Гайка Подробнее |
|
|
| 83 | М20х1,5-6Н.04.019 |
Гайка Подробнее |
|
|
| 84 | С20.01.019 |
Шайба Подробнее |
|
|
| 85 | 4x36.019 |
Шплинт Подробнее |
|
|
| 86 | 1.1.Ц9.хр |
Масленка Подробнее |
|
|
| 88 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 89 | 6Т |
Шайба Подробнее |
|
|
| 91 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 92 | РМ3/8 |
Шайба Подробнее |
|
|
| 92 | Ф80-3407114 |
Шайба Подробнее |
|
|
| 93 | РМ1/2 |
Шайба Подробнее |
|
|
| 93 | Ф80-3407157 |
Шайба Подробнее |
|
|
| 94 | 40-4607033-А-01 |
Шайба Подробнее |
|
|
| 94 | РМ24 |
Шайба Подробнее |
|
|
| 95 | 40-4607038-А-01 |
Шайба Подробнее |
|
|
| 95 | РМ1/2 |
Шайба Подробнее |
|
