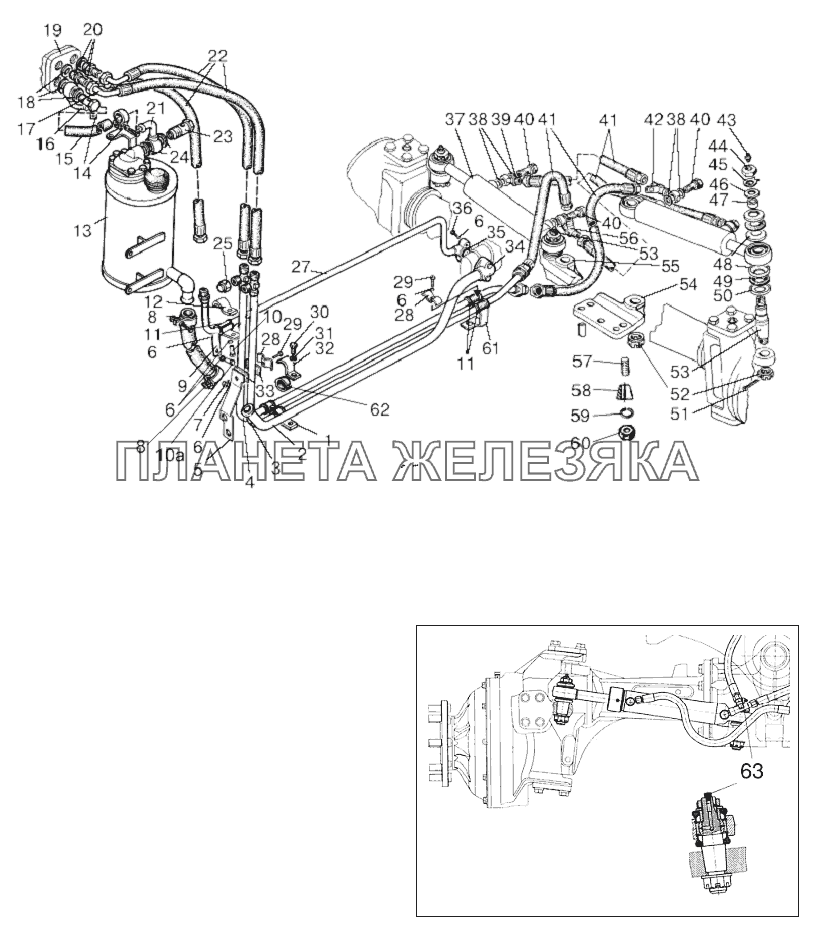

/52.gif "Управление рулевое гидрообъемное МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1221-3400010-Б |
Управление рулевое гидрообъемное Подробнее |
|
||
| 1 | 85-3407107 |
Планка Подробнее |
|
|
| 2 | 1221-3407030 |
Маслопровод Подробнее |
|
|
| 3 | 1221B-3407050 |
Маслопровод Подробнее |
|
|
| 4 | 1221B-3407040 |
Маслопровод Подробнее |
|
|
| 5 | 80B-3407012 |
Кронштейн Подробнее |
|
|
| 6 | ШП8 |
Шайба Подробнее |
|
|
| 7 | M8 |
Гайка Подробнее |
|
|
| 8 | XC-31 |
Хомут или хомут «Норма» 25-40 Подробнее |
|
|
| 9 | 1221-3407013 |
Кронштейн Подробнее |
|
|
| 10 | M8x20 |
Болт Подробнее |
|
|
| 11 | 70-3506027 |
Втулка Подробнее |
|
|
| 12 | 70-3407163 |
Скоба Подробнее |
|
|
| 13 | 1221-3407200 |
Маслобак Подробнее |
|
|
| 14 | XC-26 |
Хомут Подробнее |
|
|
| 15 | 952-3407014-10 |
Шланг Подробнее |
|
|
| 16 | 85-3407105-04 |
Болт Подробнее |
|
|
| 17 | 923-3407080 |
Маслопровод Подробнее |
|
|
| 18 | РМ1/2 |
Шайба Подробнее |
|
|
| 18 | Ф80-3407157 |
Шайба Подробнее |
|
|
| 19 | LAGC160-10/200-140M01-100 |
Насос-дозатор Подробнее |
|
|
| 19 | OSPC1600N150G0030 |
Насос-дозатор Подробнее |
|
|
| 19 | SUB160-140.200-1 |
Насос-дозатор Подробнее |
|
|
| 20 | Ф80-3407134 |
Штуцер Подробнее |
|
|
| 21 | 2522D-3407085-01 |
Маслопровод Подробнее |
|
|
| 22 | 680-4607140-11 |
Рукав высокого давления Подробнее |
|
|
| 23 | 1221-3407140 |
Клапан Подробнее |
|
|
| 24 | 40-4607033-A-01 |
Шайба Подробнее |
|
|
| 24 | РМ24 |
Шайба Подробнее |
|
|
| 25 | H.036.12.010 |
Заглушка Подробнее |
|
|
| 26 | 1321-3407018-01 |
Шланг Подробнее |
|
|
| 27 | 1221-3407020 |
Маслопровод Подробнее |
|
|
 |
28 | 70-3407146 |
Планка Подробнее |
|
| 29 | M8x30 |
Болт Подробнее |
|
|
| 30 | M10x25 |
Болт Подробнее |
|
|
| 31 | ШП10 |
Шайба Подробнее |
|
|
| 32 | 102-3407014 |
Скоба Подробнее |
|
|
| 33 | 70-4607158 |
Прокладка Подробнее |
|
|
| 34 | M8x40 |
Болт Подробнее |
|
|
| 35 | 017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 36 | M8x35 |
Болт Подробнее |
|
|
| 37 | Ц50-3405215 |
Гидроцилиндр Подробнее |
|
|
| 38 | РМ3/8 |
Шайба Подробнее |
|
|
| 38 | Ф80-3407114 |
Шайба Подробнее |
|
|
| 39 | 952-3407020 |
Переходник Подробнее |
|
|
| 40 | Ф80-3407201 |
Болт Подробнее |
|
|
| 41 | 952-3407100-12 |
Рукав высокого давления Подробнее |
|
|
| 42 | 1221-3407010-Б |
Тройник Подробнее |
|
|
| 43 | 1.1.Ц6.хр |
Масленка Подробнее |
|
|
| 44 | M20x1,5 |
Гайка Подробнее |
|
|
| 45 | Ф80-3405103 |
Шайба стопорная Подробнее |
|
|
| 46 | C20 |
Шайба Подробнее |
|
|
| 47 | Ф80-3405102-В |
Втулка Подробнее |
|
|
| 48 | Ф80-3405107 |
Втулка сферическая Подробнее |
|
|
| 49 | Ф80-3405109 |
Уплотнитель Подробнее |
|
|
| 50 | Ф80-3405108 |
Чашка уплотнительная Подробнее |
|
|
| 51 | 4x36 |
Шплинт Подробнее |
|
|
| 52 | 70-4605316 |
Гайка упорная Подробнее |
|
|
 |
53 | 102-3405103 |
Палец Подробнее |
|
| 54 | 1222-2301021-Б |
Кронштейн Подробнее |
|
|
| 55 | 1222-2301022-Б |
Кронштейн Подробнее |
|
|
| 56 | 1221-3407010-Б-01 |
Тройник Подробнее |
|
|
| 57 | 1520-2308079 |
Шпилька Подробнее |
|
|
 |
58 | 1520-2308077 |
Втулка Подробнее |
|
| 59 | ШП16 |
Шайба Подробнее |
|
|
| 60 | М16 |
Гайка Подробнее |
|
|
| 61 | 1221-3407101 |
Кронштейн Подробнее |
|
|
| 62 | 70-4607158-01 |
Прокладка Подробнее |
|
|
| 63 | Ф80-3405112 |
Штуцер Подробнее |
|
