| ← Гидроагрегаты и арматура | Гидроагрегаты и арматура → |

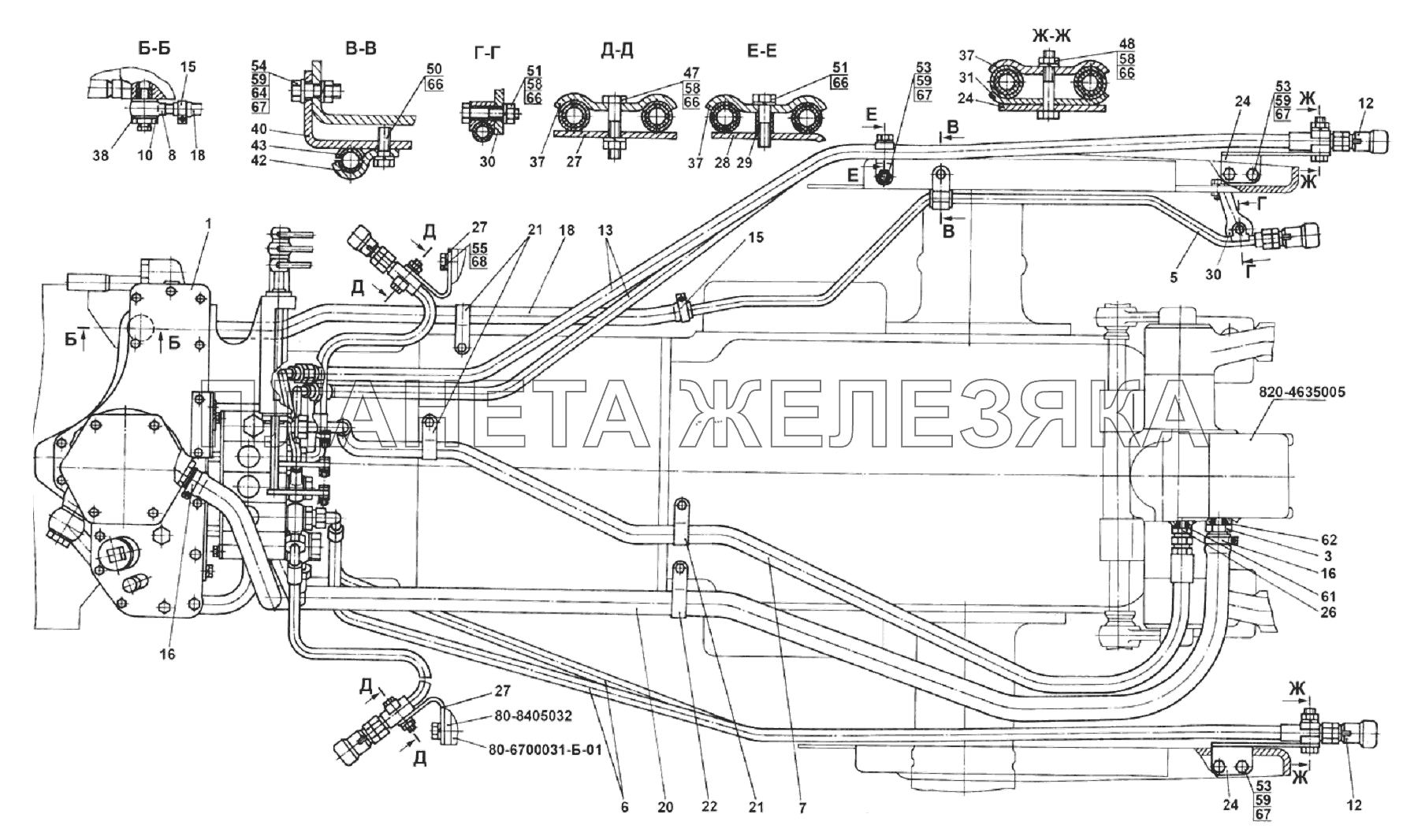

/98.gif "Гидроагрегаты и арматура МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 80-6700031-Б-01 |
Кронштейн правый Подробнее |
|
||
| 80-8405032 |
Кронштейн Подробнее |
|
||
| 820-4635005 |
Гидроподъемник Подробнее |
|
||
| М036.50Б.20 |
Корпус Подробнее |
|
||
| Р1221-4600010 |
Гидросистема Подробнее |
|
||
| 1 | Р1221-4600015 |
Корпус гидросистемы Подробнее |
|
|
| 3 | 85-4607034 |
Штуцер Подробнее |
|
|
| 5 | К1221-4607125 |
Труба Подробнее |
|
|
| 6 | 680-4607140-03 |
Рукав высокого давления Подробнее |
|
|
| 7 | 1221-4607140 |
Рукав высокого давления Подробнее |
|
|
| 8 | С80-4607380 |
Труба Подробнее |
|
|
| 10 | 80-4607455 |
Болт Подробнее |
|
|
| 12 | М036.50Б.10 |
Корпус левый Подробнее |
|
|
| 13 | П100-4607140-01 |
Рукав высокого давления Подробнее |
|
|
| 15 | ХС-21 |
Хомут Подробнее |
|
|
| 16 | ХС-31 |
Хомут Подробнее |
|
|
| 18 | К1221-4607011 |
Шланг Подробнее |
|
|
| 20 | П80-4607012 |
Шланг Подробнее |
|
|
| 21 | П80-4607013 |
Хомут Подробнее |
|
|
| 22 | П80-4607013-01 |
Хомут Подробнее |
|
|
| 24 | М80-4607014 |
Кронштейн Подробнее |
|
|
| 26 | П80-4607016 |
Штуцер Подробнее |
|
|
| 27 | М80-4607017 |
Кронштейн Подробнее |
|
|
| 28 | М80-4607018 |
Кронштейн Подробнее |
|
|
| 29 | Е1021-4607044 |
Втулка Подробнее |
|
|
| 30 | 85-4607431 |
Кронштейн Подробнее |
|
|
| 31 | 70-4607156 |
Планка Подробнее |
|
|
| 37 | 40-4607029-А |
Планка Подробнее |
|
|
| 38 | 40-4607038-А-01 |
Шайба Подробнее |
|
|
| 38 | РМ1/2 |
Шайба Подробнее |
|
|
| 40 | 1321-3407022 |
Кронштейн Подробнее |
|
|
| 42 | 70-3407163-01 |
Планка Подробнее |
|
|
| 43 | 70-3506027 |
Втулка Подробнее |
|
|
| 47 | БолтМ8-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 48 | БолтМ8-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 50 | БолтМ8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 51 | БолтМ8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 53 | БолтМ10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 54 | БолтМ10-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 55 | БолтМ12-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 58 | ГайкаМ8-6Н.6.019 |
Гайка Подробнее |
|
|
| 59 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее |
|
|
| 61 | Кольцо021-024-19-2-2 |
Кольцо Подробнее |
|
|
| 62 | Кольцо027-032-30-1-4 |
Кольцо Подробнее |
|
|
| 64 | ШайбаС10.01.019 |
Шайба С10.01.019 Подробнее |
|
|
| 66 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 67 | Шайба10ОТ |
Шайба Подробнее |
|
|
| 68 | Шайба12ОТ |
Шайба Подробнее |
|
