| ← Гидроагрегаты и арматура | Гидроагрегаты и арматура → |

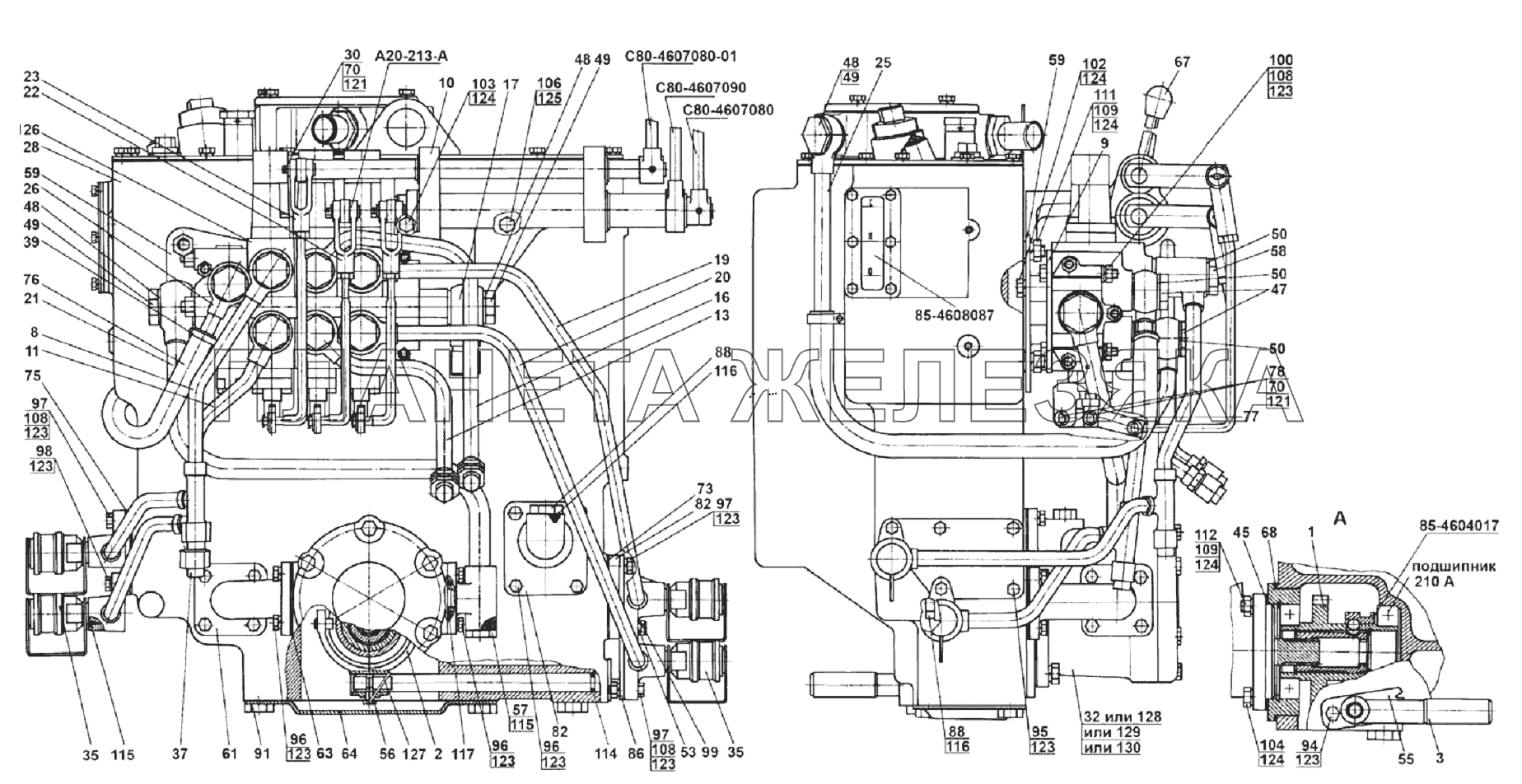

/97.gif "Гидроагрегаты и арматура МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 85-4604017 |
Муфта Подробнее |
|
||
| 85-4608087 |
Указатель Подробнее |
|
||
| A20-213-A | Вилка |
|
||
| М1221-4600015 |
Корпус гидросистемы Подробнее |
|
||
| С80-4607080-01 |
Рычаг Подробнее |
|
||
| С80-4607090 |
Рычаг Подробнее |
|
||
| 1 | 85-4604010 |
Привод насоса Подробнее |
|
|
| 2 | 85-4604030 |
Вилка Подробнее |
|
|
| 3 | 85-4604040 |
Рукоятка Подробнее |
|
|
| 8 | С85-4607025 |
Труба Подробнее |
|
|
| 9 | С80-4607030 |
Кронштейн Подробнее |
|
|
| 10 | 80-4607040-04 |
Кронштейн Подробнее |
|
|
| 11 | С85-4607045 |
Труба Подробнее |
|
|
| 13 | С85-4607060-Б |
Труба Подробнее |
|
|
| 16 | С85-4607080-Б |
Труба Подробнее |
|
|
| 17 | 952-4607080 |
Штуцер Подробнее |
|
|
| 19 | С85-4607100 |
Труба Подробнее |
|
|
| 20 | С85-4607105 |
Труба Подробнее |
|
|
| 21 | С80-4607075-Г |
Труба Подробнее |
|
|
| 22 | С80-4607260 |
Тяга Подробнее |
|
|
| 23 | С80-4607260-01 |
Тяга Подробнее |
|
|
| 25 | С80-4607375 |
Труба Подробнее |
|
|
| 26 | С80-4607380 |
Труба Подробнее |
|
|
| 28 | 85-4608010 |
Корпус гидросистемы Подробнее |
|
|
| 30 | А61-030-А1 |
Палец Подробнее |
|
|
 |
32 | НШ32М-3 |
Насос Подробнее |
|
| 35 | М036.50Б.10 |
Корпус левый Подробнее |
|
|
| 37 | Н.036.12.010 |
Заглушка Подробнее |
|
|
| 39 | ХС-31 |
Хомут Подробнее |
|
|
| 45 | 36-1022054-А |
Прокладка Подробнее |
|
|
| 47 | 40-4607032 |
Болт Подробнее |
|
|
| 48 | 40-4607033-А-01 |
Шайба Подробнее |
|
|
| 48 | РМ24 |
Шайба Подробнее |
|
|
| 49 | 40-4607037 |
Болт Подробнее |
|
|
| 50 | 40-4607038-А-01 |
Шайба Подробнее |
|
|
| 50 | РМ1/2 |
Шайба Подробнее |
|
|
| 53 | 50-3401092 |
Шайба Подробнее |
|
|
| 55 | 50-4604044 |
Пластина Подробнее |
|
|
| 56 | 50-4604046 |
Болт вилки Подробнее |
|
|
 |
57 | 50-4608027-В |
Пробка Подробнее |
|
 |
58 | 50-4607031 |
Болт Подробнее |
|
| 59 | 50-4607032-Б |
Кронштейн Подробнее |
|
|
| 61 | 70-4607096-А |
Патрубок Подробнее |
|
|
| 63 | 50-4607097 |
Прокладка Подробнее |
|
|
| 64 | 50-4607099 |
Крышка Подробнее |
|
|
| 67 | 70-3401093 |
Наконечник Подробнее |
|
|
| 68 | 70-4604037 |
Прокладка Подробнее |
|
|
| 70 | 70-4607144 |
Шайба Подробнее |
|
|
| 73 | 70-4608033 |
Прокладка Подробнее |
|
|
| 75 | 80-4608019 |
Крышка Подробнее |
|
|
| 76 | С80-4607063 |
Шланг Подробнее |
|
|
| 77 | С80-4607086 |
Рычаг Подробнее |
|
|
| 78 | С80-4607088 |
Палец Подробнее |
|
|
 |
82 | 85-3407101 |
Патрубок Подробнее |
|
| 86 | 85-4607432 |
Кронштейн Подробнее |
|
|
| 88 | 85-4608021 |
Пробка Подробнее |
|
|
| 91 | 1221-1802091 |
Пробка резьбовая Подробнее |
|
|
| 94 | БолтМ8-6gх16.88.35.019 |
Болт Подробнее |
|
|
| 95 | БолтМ8-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 96 | БолтМ8-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 97 | БолтМ8-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 98 | БолтМ8-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 99 | БолтМ8-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 100 | БолтМ8-6gх65.88.35.019 |
Болт Подробнее |
|
|
| 102 | БолтМ10-6gх20.88.35.019 |
Болт Подробнее |
|
|
| 103 | БолтМ10-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 104 | БолтМ10-6gх40.88.35.019 |
Болт Подробнее |
|
|
| 106 | БолтМ12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 108 | ГайкаМ8-6Н.6.019 |
Гайка Подробнее |
|
|
| 109 | ГайкаМ10-6Н.6.019 |
Гайка Подробнее |
|
|
| 111 | ШпилькаМ103р/6gх20.66.019 |
Шпилька М10 3р/6gх20.66.019 Подробнее |
|
|
| 112 | ШпилькаМ103р/6gх35.66.019 |
Шпилька Подробнее |
|
|
| 114 | Кольцо013-017-25-1-4 |
Кольцо 013-017-25-1-4 Подробнее |
|
|
| 115 | Кольцо017-022-30-1-4 |
Кольцо Подробнее |
|
|
| 116 | Кольцо021-025-25-1-4 |
Кольцо Подробнее |
|
|
| 117 | Кольцо035-040-30-1-4 |
Кольцо Подробнее |
|
|
| 121 | Шплинт3,2х18.019 |
Шплинт Подробнее |
|
|
| 123 | Шайба8Т |
Шайба 8Т Подробнее |
|
|
| 124 | Шайба10ОТ |
Шайба Подробнее |
|
|
| 125 | Шайба12ОТ |
Шайба Подробнее |
|
|
| 126 | РаспределительRS-213 |
Распределитель RS-213 Подробнее |
|
|
| 127 | Проволока1,0-О-С |
Проволока 1,0-О-С Подробнее |
|
|
| 128 | НШ32МА-3 |
Насос Подробнее |
|
|
| 129 | НШ32Д-3 |
Насос шестеренный Подробнее |
|
|
| 130 | НШ32УКФ-3 |
Насос шестеренный Подробнее |
|
