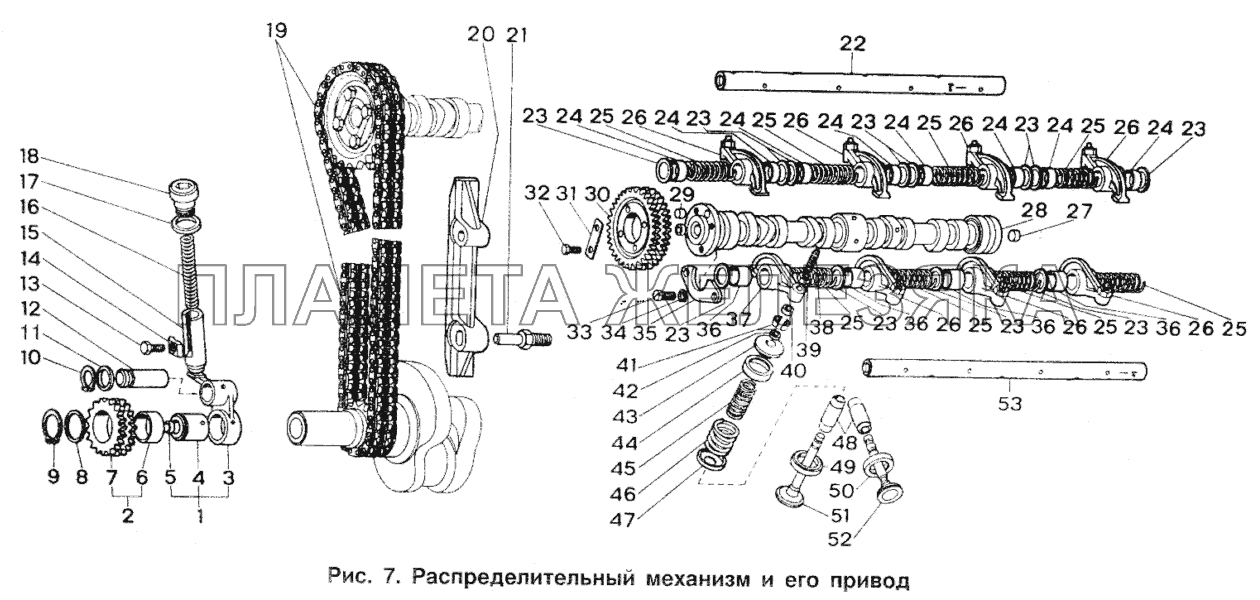

Распределительный механизм и его привод ИЖ 2717| ← Коленчатый вал и маховик | Впускная труба и выпускной коллектор → |
/7.gif "Распределительный механизм и его привод ИЖ 2717")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 412-1006010 |
Вал распределительный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 412-1006050-10 |
Рычаг со звездочкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 412-1006950 |
Привод распределительного вала (комплект) Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 412-1006051-10 |
Рычаг натяжного устройства в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 412-1006045-10 |
Звездочка натяжного устройства в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 412-1006052-10 |
Рычаг натяжного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 412-1006053 |
Ось звездочки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 367017 |
Заглушка 10х9 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 412-1006047 |
Втулка звездочки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 412-1006046-10 |
Звездочка натяжного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 365143 |
Шайба 22 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 366561 |
Кольцо диам. 22 пружинное опорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 366560 |
Кольцо диам. 12 пружинное опорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 365144 |
Шайба 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 412-1006056 |
Ось рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 360129-29 |
Болт М10х24 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 412-1006075-01 |
Пластина прижимная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 412-1006066-01 |
Плунжер натяжного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 412-1006070 |
Пружина натяжного устройства Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 365145 |
Шайба 22 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 367102-29 |
Пробка-заглушка М22х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 412-1006040-30 |
Цепь привода вала в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
20 | 412-1006078-01 |
Успокоитель цепи Подробнее
Дополнительная информация:
|
|||||||||||||
| 21 | 412-1006080 |
Ось успокоителя цепи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 412-1007104 |
Ось коромысел выпускных клапанов в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 365156 |
Шайба 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 412-1007136 |
Втулка распорная коромысел малая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 407-1007130 |
Пружина поджимная коромысла Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 412-11007140 |
Коромысло клапана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 367017 |
Заглушка 10х9 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 412-1006015 |
Вал распределительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 361890 |
Штифт 8х10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 412-1006020-20 |
Звездочка ведомая вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 412-1006023 |
Пластина болтов крепления звездочки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 201417 |
Болт М6х14 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 222527 |
Винт М6х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 252134 |
Шайба 6 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 412-1006018 |
Фланец упорный вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 412-1007134 |
Втулка распорная коромысел большая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 412-11007146 |
Коромысло клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 412-1007122 |
Винт регулировочный коромысла клапана М8х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 362003-11 |
Контргайка М8х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | 412-1007012 |
Наконечник стержня Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 412-1007028-01 |
Сухарь клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
42 | 412-1007027 |
Шайба уплотнительная тарелки Подробнее
Дополнительная информация:
|
|||||||||||||
| 43 | 412-1007025 |
Тарелка пружины клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | 412-1007014 |
Колпак клапана маслозащитный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | 412-1007021 |
Пружина клапана внутренняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | 412-1007020 |
Пружина клапана наружная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | 408-1007030 |
Шайба опорная пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | 412-1007033 |
Втулка направляющая клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 3317-1007082 |
Седло вставное впускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | 3317-1007082-20 |
Седло вставное впускного клапана, увеличенное на 0,6 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 412-1007080 |
Седло вставное выпускного клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 50 | 412-1007080-БР |
Седло вставное выпускного клапана, увеличенное на 0,6 мм Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 51 | 3317-1007010 |
Клапан впускной Подробнее
Дополнительная информация:
|
||||||||||||||
| 52 | 248-1007012 |
Клапан выпускной в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 412-1007100 |
Ось коромысел впускных клапанов в сборе Подробнее
Дополнительная информация:
|
|
