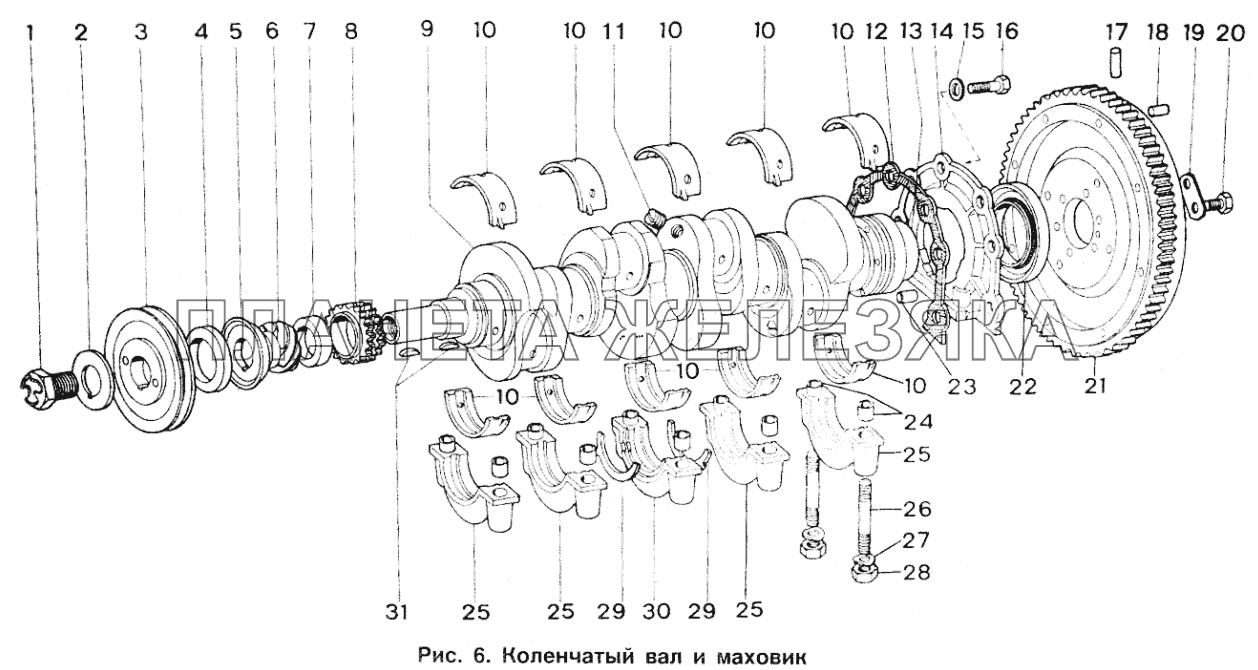

Коленчатый вал и маховик ИЖ 2717| ← Поршень и шатун | Распределительный механизм и его привод → |
/6.gif "Коленчатый вал и маховик ИЖ 2717")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2125-1005011-10 |
Вал коленчатый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 2125-1005014 |
Вал коленчатый с пробками в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 412-1005120-10 |
Маховик Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 412-1005125 |
Обод маховика Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 412-1005185-Б |
Крышка манжеты в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 248-1005054-2 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 412-1005055 |
Шайба стопорная храповика Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
3 | 412-1005060-02 |
Шкив в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
| 4 | 412-1005034-03 |
Манжета 1-42х62-4 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 412-1005042-01 |
Маслоотражатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 412-1005044 |
Шестерня привода масляного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 412-1005046 |
Втулка распорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 412-1005030-10 |
Звездочка распределительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 3317.1005015 |
Вал коленчатый Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 412-1005170-03 |
Вкладыш коренного подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 412-1005170-04 |
Вкладыш подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 366744 |
Пробка М18х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 412-1005187-Б |
Прокладка крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 21412-1701031 |
Подшипник первичного вала Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 412-1005186-Б |
Крышка манжеты Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 252004-29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 201420-29 |
Болт М6х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 361915 |
Штифт 6х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 361901 |
Штифт 6х19 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 412-1005129 |
Пластина стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 412-1005127 |
Болт крепления маховика Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 412-1005115-10 |
Маховик в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 412-1005160-03 |
Манжета 1-80х105-4 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 361935 |
Штифт 10х14 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 361981 |
Штифт 16,5х15 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 412-1005140 |
Крышка переднего, заднего и промежуточного подшипников Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 363062-33 |
Шпилька М12Х75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 365146 |
Шайба 12,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 362042 |
Гайка М12х1.25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 412-1005183-01 |
Шайба упорная подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 412-1005145 |
Крышка среднего подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 260414 |
Шпонка 4х8 Подробнее
Дополнительная информация:
|
|
