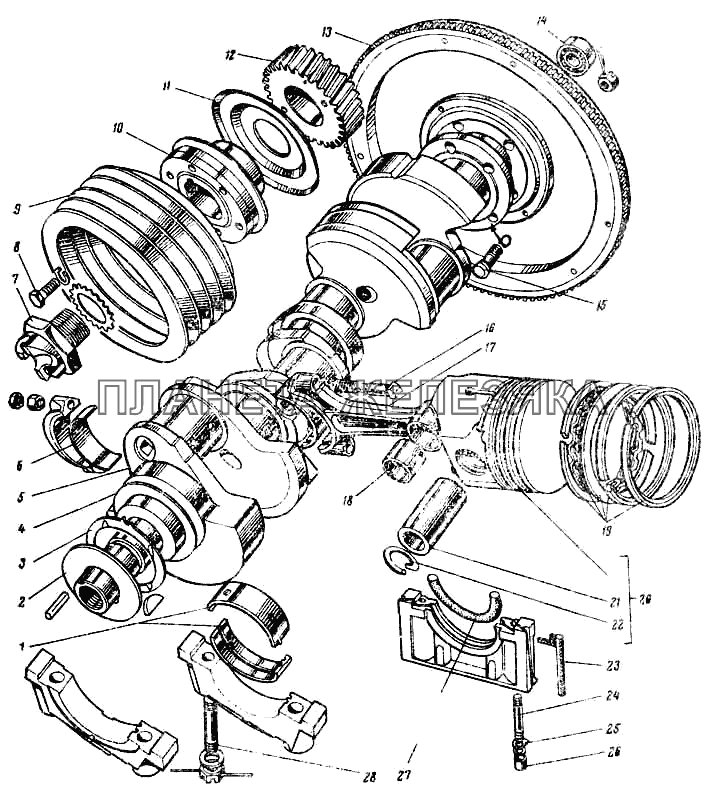

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 11-405720 |
Пружина болта Подробнее |
|
||
 |
13-1004062-Б |
Болт шатуна Подробнее |
||
| 21-1004020 |
Палец поршневой стандартный, диаметром 25 мм Подробнее |
|
||
| 21-1004020-ГР |
Палец поршневой, диаметром 25,20 мм Подробнее |
|
||
| 21-1004022 |
Кольцо стопорное поршневого пальца Подробнее |
|
||
 |
21-1004052 |
Втулка шатуна Подробнее |
||
| 21-1005024-Б |
Пробка-заглушка масляных полостей коленчатого вала Подробнее |
|
||
| 21А-1005125 |
Венец маховика зубчатый Подробнее |
|
||
| 252155-П2 |
Шайба 8 пружинная Подробнее |
|
||
| 258285-П |
Шплинт-проволока диам 1,6х275 Подробнее |
|
||
| 258611-П18 |
Штифт диам 4х10 передней шайбы упорного подшипника коленчатого вала Подробнее |
|
||
| 258919-П8 |
Штифт диам 2х16 Подробнее |
|
||
| 260430-П |
Шпонка 6х10х25 шестерёнки коленчатого вала Подробнее |
|
||
| 292766-П |
Стопорная гайка Подробнее |
|
||
| 292767-П |
Гайка шатуна Подробнее |
|
||
| 292798-П |
Гайка М11х1 Подробнее |
|
||
| 292834-П |
Гайка М12х1,25 Подробнее |
|
||
| 293324-П18 |
Шайба диаметром 11 Подробнее |
|
||
| 293370-П18 |
Шайба диаметром 12,5 Подробнее |
|
||
| 293554-П8 |
Шайба пружинная диаметром 28 Подробнее |
|
||
 |
296144-П |
Шпонка призматическая 8х6х34 ступицы шкива коленчатого вала Подробнее |
||
| 53-1004010-А |
Поршень и шатун в сборе Подробнее |
|
||
| 53-1004015-А2 |
Поршень Подробнее |
|
||
| 53-1005195 |
Пластина стопорная Подробнее |
|
||
| 66-1004045-А |
Шатун в сборе Подробнее |
|
||
| 66-1006010-Г |
Вал распределительный в сборе Подробнее |
|
||
| ВК-13-1004057-А |
Комплект шатунных вкладышей на 1 шатун диам 60 мм Подробнее |
|
||
| ВК-13-1004057-БР1 |
Комплект шатунных вкладышей на 1 шатун диам 59,95 мм Подробнее |
|
||
| ВК-13-1004057-ВР1 |
Комплект шатунных вкладышей на 1 шатун диам 59,75 мм Подробнее |
|
||
| ВК-13-1004057-ЕР1 |
Комплект шатунных вкладышей на 1 шатун диам 59,25 мм Подробнее |
|
||
| ВК-13-1004057-ЖР1 |
Комплект шатунных вкладышей на 1 шатун диам 59,00 мм Подробнее |
|
||
| ВК-13-1004057-ИР1 |
Комплект шатунных вкладышей на 1 шатун диам 58 75 мм Подробнее |
|
||
| ВК-13-1004057-КР1 |
Комплект шатунных вкладышей на 1 шатун диам 58,50 мм Подробнее |
|
||
| ВК-13-11004057-ДР1 |
Комплект шатунных вкладышей на 1 шатун диам 59,50 мм Подробнее |
|
||
| ВК-53-1004014-АР |
Поршень с поршневым пальцем и стопорными кольцами в комплекте, диаметром 92,5 мм Подробнее |
|
||
| ВК-53-1004014-БР |
Поршень с поршневым пальцем и стопорными кольцами в комплекте, диаметром 93,0 мм Подробнее |
|
||
| ВК-53-1004023 |
Комплект поршневых колец на 1 поршень диам 92,0 мм Подробнее |
|
||
| ВК-53-1004023-АР |
Комплект поршневых колец на 1 поршень диам 92,5 мм Подробнее |
|
||
| ВК-53-1004023-БР |
Комплект поршневых колец на 1 поршень диам 93,0 мм Подробнее |
|
||
| ВК-53-1004024-БР |
Комплект поршневых колец на 1 поршень диам 93,0 мм Подробнее |
|
||
| ВК-53-1004060 |
Болт шатуна с гайкой и стопорной гайкой в сборе Подробнее |
|
||
| ВК-53-1005014 |
Вал коленчатый с вкладышами в комплекте стандартный Подробнее |
|
||
| 1 | 252007-П |
Шайба диаметром 12 Подробнее |
|
|
| 2 | 11-6307 |
Шайба упорная коленчатого вала Подробнее |
|
|
| 2 | 252177-П2 |
Шайба пружинная диам 12 Подробнее |
|
|
| 3 | 13-1005183 |
Шайба упорная подшипника коленчатого вала передняя Подробнее |
|
|
| 3 | 66-1006060-Б |
Болт крепления шестерни распределительного вала и привода центробежного датчика в сборе Подробнее |
|
|
| 4 | 11-Б255 |
Кольцо распорное распределительного вала Подробнее |
|
|
| 4 | 13-10051184 |
Шайба упорного подшипника коленчатого вала - задняя Подробнее |
|
|
| 5 | 201456-П2 |
Болт М8х20 упорного фланца Подробнее |
|
|
| 5 | 66-1005011 |
Вал коленчатый в сборе Подробнее |
|
|
| 6 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 6 | ВК-53-1004024-ВР |
Комплект поршневых колец на 1 поршень диам 93,5 мм Подробнее |
|
|
| 7 | 12-1005054-А2 |
Храповик коленчатого вала Подробнее |
|
|
| 7 | 1589842 |
Фланец упорный распределительного вала Подробнее |
|
|
| 8 | 201240-П8 |
Болт М8х18 шкива коленчатого вала Подробнее |
|
|
| 9 | 13-10060115 |
Вал распределительный Подробнее |
|
|
| 9 | 672-1005060 |
Шкив коленчатого вала Подробнее |
|
|
 |
10 | 20-1002199 |
Штуцер переходный Подробнее |
|
 |
10 | 41-1005051 |
Ступица шкива коленчатого вала Подробнее |
|
| 11 | 13-1005042 |
Маслоотражатель коленчатого вала Подробнее |
|
|
| 12 | 13-1005031-А |
Шестерня распределительная коленчатого вала Подробнее |
|
|
| 13 | 66-1005115-Б |
Маховик в сборе Подробнее |
|
|
 |
14 | 60203 |
Подшипник передний первичного вала КП Подробнее |
|
 |
15 | 291524-П |
Болт крепления маховика ( норма упаковки в ящик 1,16 т. шт., 40 кг ) Подробнее |
|
| 16 | ВК-53-11004024-АР |
Комплект поршневых колец на 1 поршень диам 92,5 мм Подробнее |
|
|
| 17 | ВК-53-1004023-ВР |
Комплект поршневых колец на 1 поршень диам 93,5 мм Подробнее |
|
|
| 18 | ВК-53-1004024 |
Комплект поршневых колец на 1 поршень диам 92 мм Подробнее |
|
|
| 19 | 21-1004020-ВР |
Палец поршневой, диаметром 25,12 мм Подробнее |
|
|
| 20 | ВК-53-1004014 |
Поршень с пальцем и стопорными кольцами ( комплект ) диаметром 92,0 мм Подробнее |
|
|
| 21 | ВК-53-1004014-ВР |
Поршень с поршневым пальцем и стопорными кольцами в комплекте, диаметром 93,5 мм Подробнее |
|
|
| 22 | 21-41004020-БР |
Палец поршневой, диаметром 25,08 мм Подробнее |
|
|
| 23 | 13-1005162-Г |
Прокладка уплотнительная держателя заднего сальника Подробнее |
|
|
| 24 | 291767-П |
Шпилька М8х1х62 крепления держателя заднего сальника Подробнее |
|
|
| 25 | 13-1005182 |
Шайба крепления держателя заднего сальника Подробнее |
|
|
 |
26 | 13-1005181 |
Гайка крепления держателя заднего сальника Подробнее |
|
| 27 | 24-10091154-01 |
Набивка сальника Подробнее |
|
|
| 28 | 291848-П2 |
Шпилька М12х1,25х84 крепления подшипников коленчатого вала Подробнее |
|
|
| 38 | 13-1006028 |
Втулка распределительного вала задняя Подробнее |
|
|
| 39 | 13-1006024-А3 |
Втулка распределительного вала Подробнее |
|
|
| 47 | 13-1006020 |
Шестерня распределительного вата Подробнее |
|
|
| 49 | 260417-П |
Шпонка сегментная 5х9х22 шестерни распределительного вала Подробнее |
|
