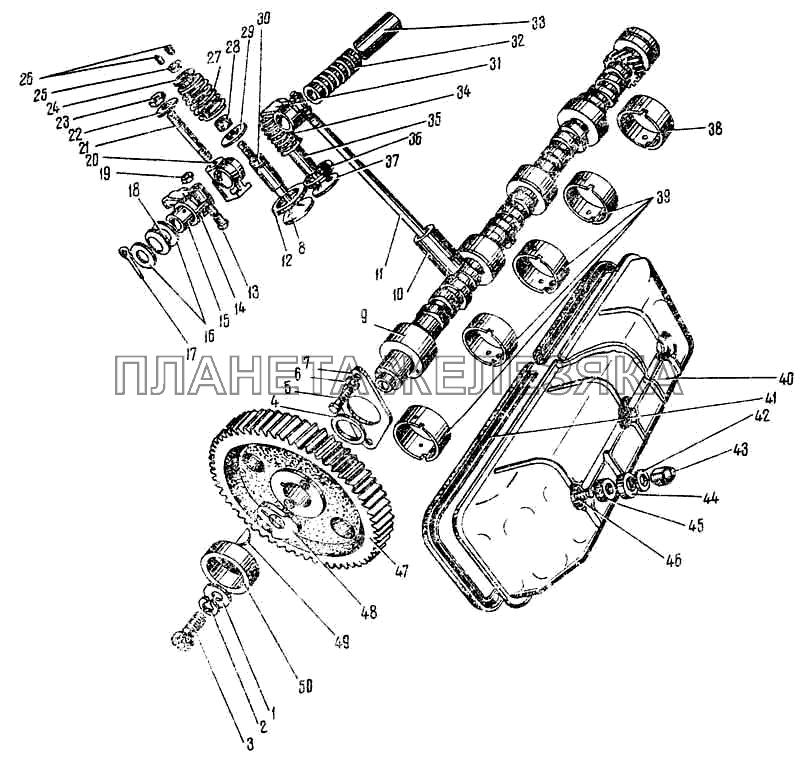

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 13-1007082-02 |
Седло вставное впускного клапана (увеличенное на 0,25) Подробнее |
|
||
| 13-1007098-Б |
Ось с коромыслами и стойками в сборе Подробнее |
|
||
| 13-11007034-Б |
Кольцо стопорное Подробнее |
|
||
| 21-1007020-Б |
Пружина клапана Подробнее |
|
||
| 21-1007022-Б |
Шайба впускного клапана Подробнее |
|
||
| 21-1007080-ВР |
Седло вставное выпускного клапана, увеличенное на 0,25 мм Подробнее |
|
||
| 258001-П |
Шплинт диам 1,5х12 Подробнее |
|
||
| 8 | 13-1007010-Б |
Клапан впускной Подробнее |
|
|
| 10 | 21-1007055-А2 |
Толкатель клапана Подробнее |
|
|
 |
11 | 66-1007175 |
Штанга толкателя клапана в сборе Подробнее |
|
| 12 | 13-1007082-12 |
Седло вставное впускного клапана (увеличенное на 0,05) Подробнее |
|
|
| 13 | 66-1007075 |
Винт регулировочный клапанов Подробнее |
|
|
| 14 | 13-1007114-А |
Коромысло клапана с втулкой в сборе Подробнее |
|
|
| 15 | 21-1007121 |
Втулка коромысла Подробнее |
|
|
| 16 | 293527-П |
Шайба 23 оси коромысел Подробнее |
|
|
| 17 | 258054-П |
Шплинт 4х32 оси коромысел Подробнее |
|
|
| 18 | 21-1007135 |
Шайба пружинная оси коромысел Подробнее |
|
|
 |
19 | 12-1007076 |
Гайка регулировочного винта ( норма упаковки в ящик 7,7 т. шт., 37 кг. ) Подробнее |
|
| 20 | 13-1007105-В |
Стойка оси коромысел Подробнее |
|
|
 |
21 | 291815-П |
Шпилька М10х1х80 Подробнее |
|
| 22 | 293324-П |
Шайба диам 10 Подробнее |
|
|
| 23 | 250513-П |
Гайка М10х1 Подробнее |
|
|
| 24 | 21-1007025-Б2 |
Тарелка пружины клапана Подробнее |
|
|
| 25 | 21-1007026-А |
Втулка тарелки пружины клапана Подробнее |
|
|
| 26 | 66-1007017 |
Клапан выпускной Подробнее |
|
|
| 27 | 11-6512 |
Сухарь клапана Подробнее |
|
|
| 28 | 21-1007014-Б |
Колпачок маслоотражательный впускного клапана Подробнее |
|
|
| 29 | 13-1007022-В |
Шайба опорная пружины впускного клапана Подробнее |
|
|
| 30 | 13-1007033-В1 |
Втулка направляющая впускного клапана Подробнее |
|
|
| 31 | 13-1007112 |
Коромысло с винтом регулировочным в сборе Подробнее |
|
|
| 32 | 21-1007161-Б |
Пружина распорная коромысел Подробнее |
|
|
| 33 | 13-1007100-Б |
Ось коромысел клапанов Подробнее |
|
|
| 34 | 11-6512 |
Сухарь клапана Подробнее |
|
|
| 35 | 66-1007038 |
Втулка направляющая выпускного клапана Подробнее |
|
|
| 36 | 21-11007080-А |
Седло вставное выпускного клапана (увеличенное на 0,05) Подробнее |
|
|
| 37 | 21-1007014-Б |
Колпачок маслоотражательный впускного клапана Подробнее |
|
|
| 40 | 66-1007230 |
Крышка коромысел в сборе Подробнее |
|
|
 |
41 | 13-1007245 |
Прокладка крышки коромысел Подробнее |
|
| 42 | 293324-П29 |
Шайба диаметром 11 Подробнее |
|
|
| 43 | 13-11007246-01 |
Гайка крепления крышки коромысел Подробнее |
|
|
 |
44 | 13-1007244-11 |
Шайба специальная крышки коромысел Подробнее |
|
| 45 | 13-1007243-Б |
Прокладка крышки коромысел Подробнее |
|
|
| 46 | 291778-П |
Шпилька М10х1х112 стойки оси Подробнее |
|
