Система зажигания ВАЗ-2108,2112 для контроллера Январь 5.1, BoschMP 7.0 "Божья искра" к-т

Модель автомобиля: 2108-12.
Совместимость: С ЭБУ Январь 7.X и его аналогами данная система зажигания не применима. Подходит Январь 5.1, Bosch MP7.0 и другие, не содержащие ключей управления катушками зажигания.
Назначение: Система зажигания ""Божья искра"" устанавливается взамен стандартного модуля зажигания 2112-3705010, который дорог при выходе из строя, малонадежен, нестабилен в работе.

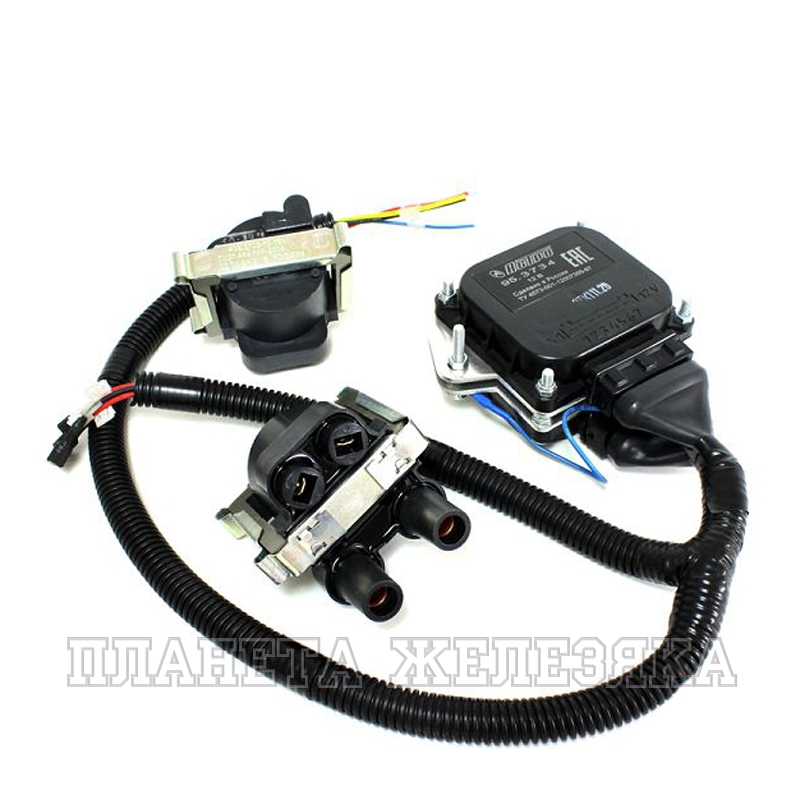

Комплектация: Система состоит из двух катушек зажигания 406.3705 и двух доработанных коммутатора Астро 35.3734, а также жгутом проводов для их подключения.
Преимущества системы зажигания ""Божья искра"":
Обеспечение стабильной искрой на любых оборотах двигателя, не страшны внешние факторы, такие как нагрев и вибрация, в случае выхода из строя - не дорогая стоимость замены (на практике ни коммутаторы, ни катушки из строя не выходят).
Установка: Коммутаторы необходимо закрепить и подключить к ""массе"" автомобиля с помощью заземляющего провода (предусмотрен на схеме ""дополнительная масса""), либо закрепить так, чтобы она прошла через корпуса. Будьте внимательны, в случае плохого контакта, коммутаторы будут работать неправильно, даже есть вероятностью выхода их из строя. Установить катушки в подкапотном пространстве, в удобном месте;
Подключить катушки к коммутаторам через жгут проводов
- 1 катушка (1-4 цилиндры) провода +12В и 1-4;
-2 катушка (2-3 цилиндры) провода +12В и 2-3;
Подключить коммутаторы к контроллеру (использовать любой удобный способ):
- управление 1-4;
- управление 2-3;
- 12В и 0В.
