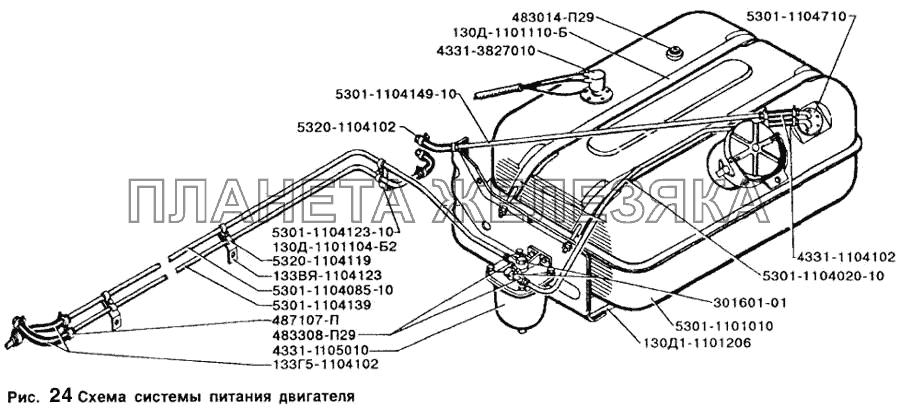

Схема системы питания двигателя ЗИЛ-5301| ← Фильтр тонкой очистки топлива | Фильтр грубой очистки топлива → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130Д-1101104-Б2 |
Кронштейн крепления топливного бака передний Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130Д-1101105-Б2 |
Кронштейн крепления топливного бака задний Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130Д-1101110-Б |
Хомут крепления топливного бака в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 130Д1-1101206 |
Балка крепления топливного бака с прокладкой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133ВЯ-1104123 |
Кронштейн крепления топливных трубопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 133Г5-1104102 |
Шланг соединительный топливных трубопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
201456-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||||
 |
201458-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||||
| 201563-П29 |
Болт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
201565-П29 |
Болт Подробнее
Дополнительная информация:
|
||||||||||||||||
| 230076-П29 |
Винт Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 250510-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 250512-П29 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
250515-П29 |
Гайка Подробнее
Дополнительная информация:
|
||||||||||||||||
| 252005-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252006-П29 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
252007-П29 |
Шайба Подробнее
Дополнительная информация:
|
||||||||||||||||
| 252135-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 252137-П2 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 262542-П29 |
Пробка КГ1/4" Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 301601-01 |
Болт полый М14х1,5 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 305553-П |
Шайба Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 431900-1104916 |
Трубка топливная к топливоподкачивающему насосу Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 4331-1104102 |
Шланг соединительный топливных трубопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 4331-1105010 |
Фильтр грубой очистки топлива в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 4331-3827010 |
Датчик указателя уровня топлива 5302.3827 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 483014-П29 |
Пробка Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 483308-П29 |
Наконечник Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 483327-01 |
Штуцер Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 487107-П |
Хомут в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1101010 |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1103010 |
Пробка топливного бака в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1103149-10 |
Трубка соединительная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1104020-10 |
Трубка от топливного бака к фильтру грубой очистки топлива Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1104070 |
Трубка слива топлива из ТНВД Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1104085-10 |
Трубка от фильтра грубой очистки к топливному насосу задняя Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1104123-10 |
Кронштейн крепления топливных трубопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1104139 |
Трубка соединительная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1104149-10 |
Трубка слива топлива в топливный бак Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5301-1104710 |
Трубка приемная с фильтром в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5320-1104102 |
Шланг соединительный топливных трубопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 5320-1104119 |
Скоба крепления топливопроводов Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
5320-3827013 |
Прокладка датчика Подробнее
Дополнительная информация:
|
